analizator napajanja PCE-VDV 10 PCE Instruments PCE-VDV 10 mreža
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
97 kom. - zaliha Njemačka
Broj
Ukupno (49,99 € / komad)
49,99 €
sa PDV-om
Istaknuti proizvodi i detalji
analizator napajanja PCE Instruments PCE-VDV 10 mreža
Tehnički podaci
- Opći tehnički podaci
- Mjerne funkcije: ispitivanje kontinuiteta, ispitivanje ožičenja, ispitivanje kratkog spoja, ispitivanje parova žica, ispitivanje oklopa

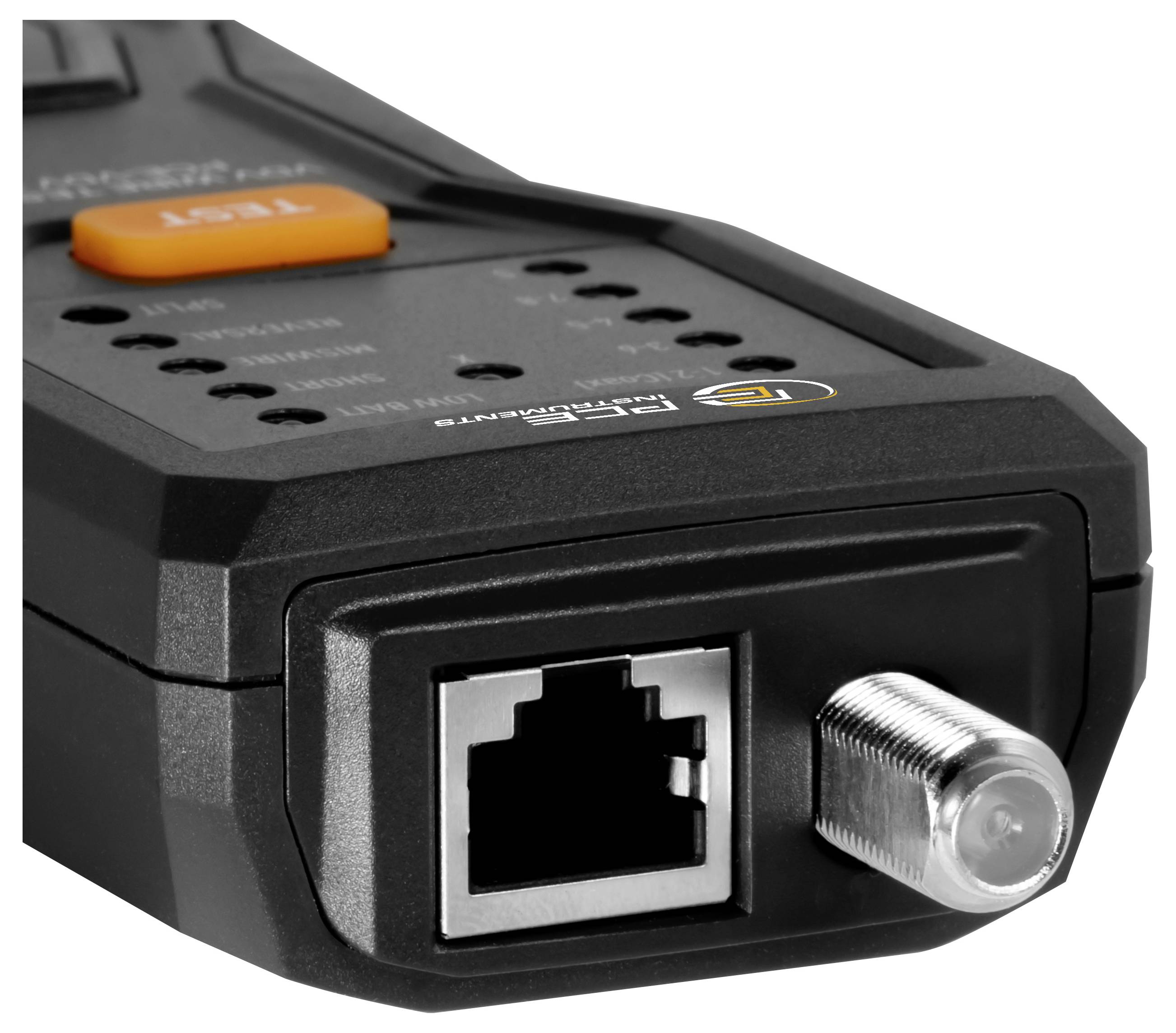

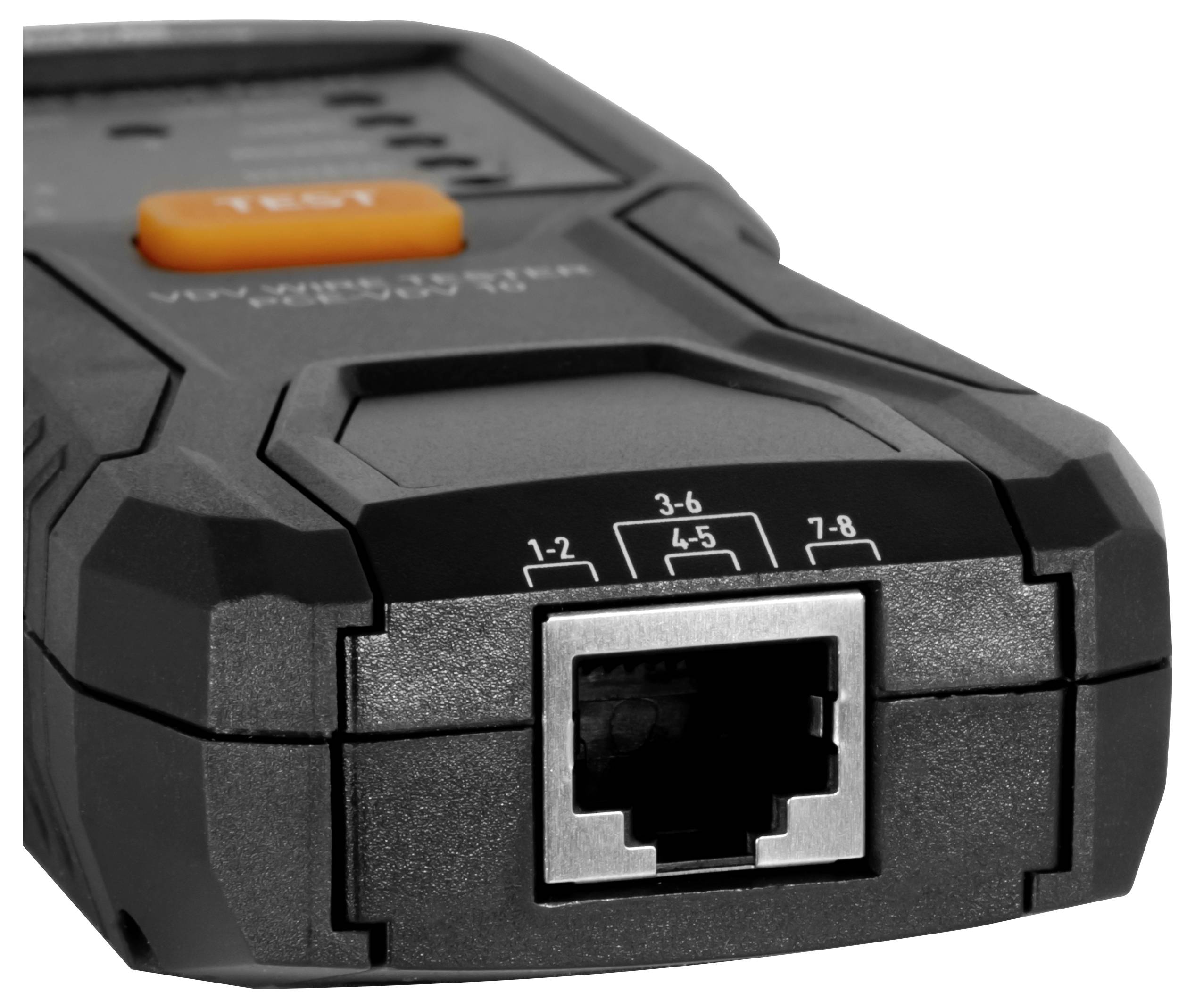

- RJ45 konektori, F-konektor
- Vrste kabela - koaksijalni, Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A
- Maks. ulazni napon 60 V DC / 55 V AC
- Klasa zaštite (uređaj) IP20
- Baterije za napajanje

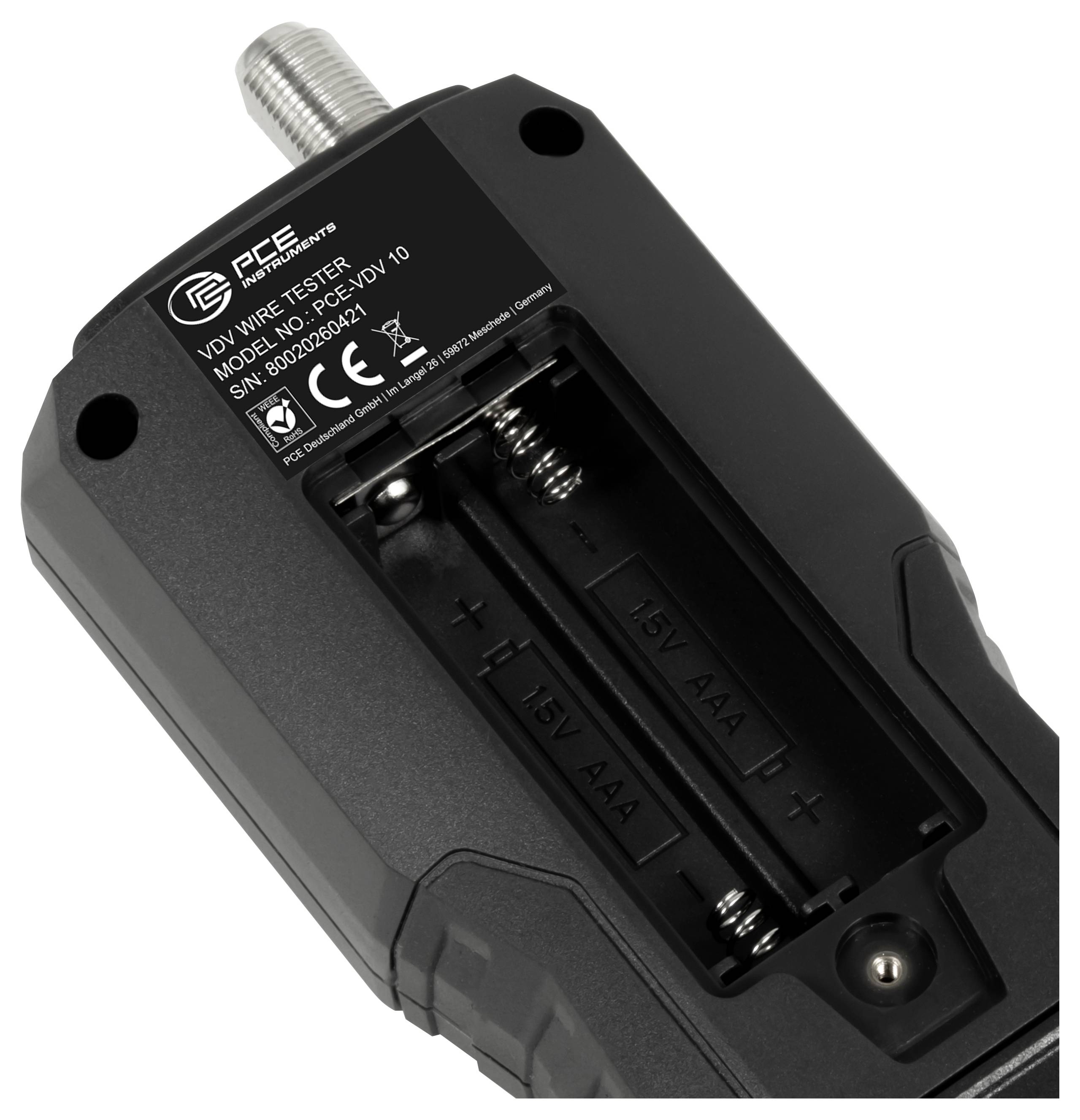

- Punjiva baterija/baterija 2 x 1,5 V AAA baterije, alkalne manganske
- Kapacitet 1270 mAh
- Radni uvjeti 0 ... 50 °C, 10 ... 90% (bez kondenzacije) relativne vlažnosti
- Uvjeti skladištenja -20 ... 60 °C, 10 ... 90% (bez kondenzacije) relativne vlažnosti
- Dimenzije (D x Š x V) 55 x 28 x 140 mm
- Težina 119 g
- Vrsta proizvoda
analizator napajanja
- Funkcija
identifikacija
- Akustički zaslon
ne
- Prikaz
LED
- Optički prikaz
da (integrirano)
- Mjerni tuljci
RJ45-utičnica
F-utičnica
- dim.
(D x Š x V) 55 x 28 x 140 mm
tvornički standard (vlastiti)
- Težina
119 g
- Područje
mreža
- Širina
28 mm
- Visina
140 mm
- Dužina
55 mm
- Tip
PCE-VDV 10
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812983 analizator napajanja PCE-VDV 10 PCE Instruments PCE-VDV 10 mreža
Upute za rad i sigurnost
Upute za rad i sigurnost 3812983 analizator napajanja PCE-VDV 10 PCE Instruments PCE-VDV 10 mreža
Opis

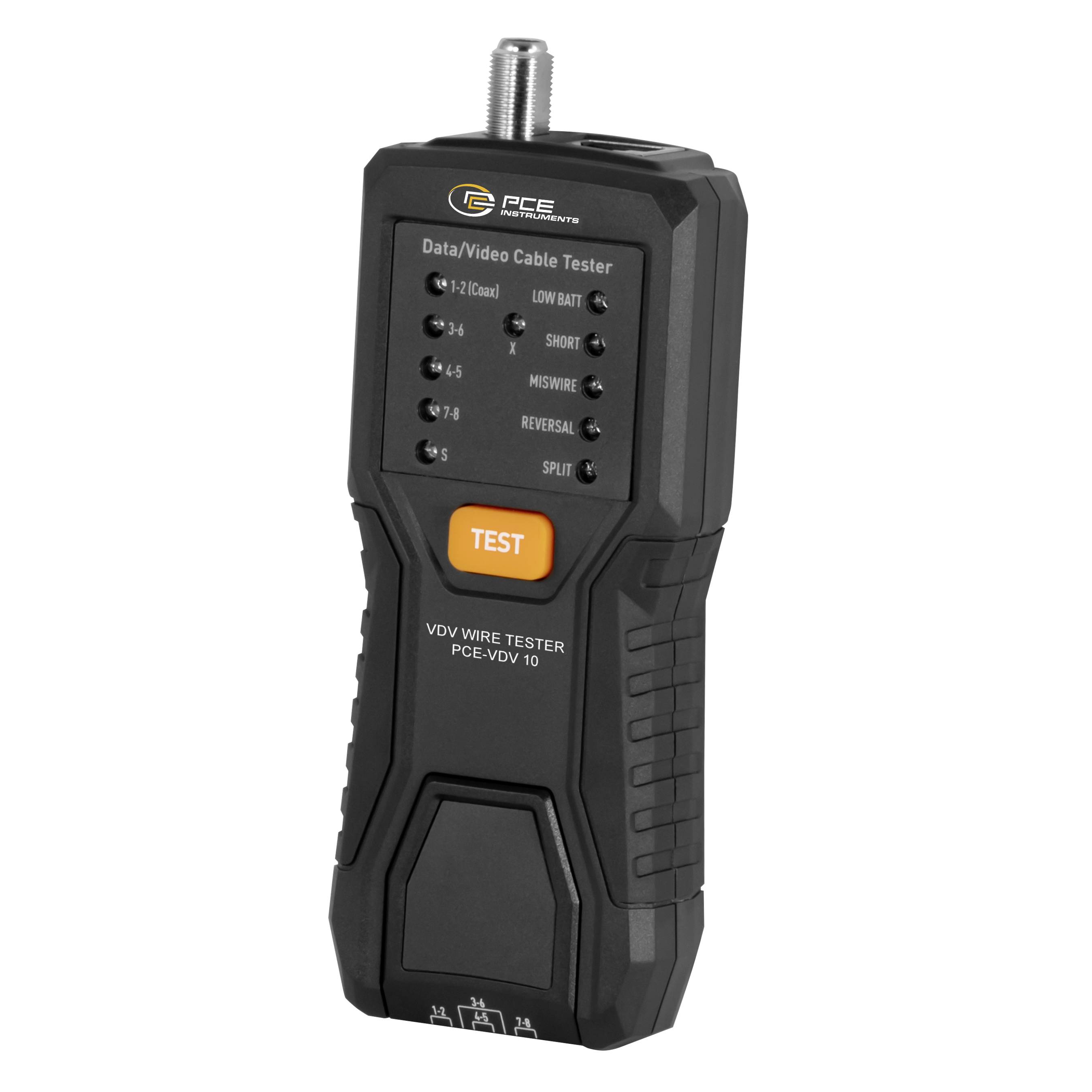

VDV tester kabela je prijenosni uređaj za testiranje za dijagnosticiranje kvarova u mrežnim i koaksijalnim kabelima i koristi se za brzu provjeru strukturiranog kabliranja. VDV tester kabela podržava oklopljene i neoklopljene upredene parice kategorija Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, kao i koaksijalne kabele poput onih koji se koriste u TV, antenskim i nadzornim sustavima.
Ispitivanje se provodi pomoću dvodijelnog sustava koji se sastoji od glavne jedinice i udaljene jedinice, što također omogućuje pouzdano ispitivanje trajno instaliranih vodova. Najvažniji postupci ispitivanja uključuju ispitivanje kontinuiteta žica (pinovi 1... 8), ispitivanje ožičenja za provjeru ispravnog rasporeda parica žica i otkrivanje kratkih spojeva, neispravnog ožičenja i kvarova zbog razdvojenih parica. Dodatno se provjerava oklop oklopljenih kabela. Ispitni raspon pokriva duljine kabela do 305 m, dok je minimalna duljina kabela za detekciju razdvojenih parova približno 0,5 m.

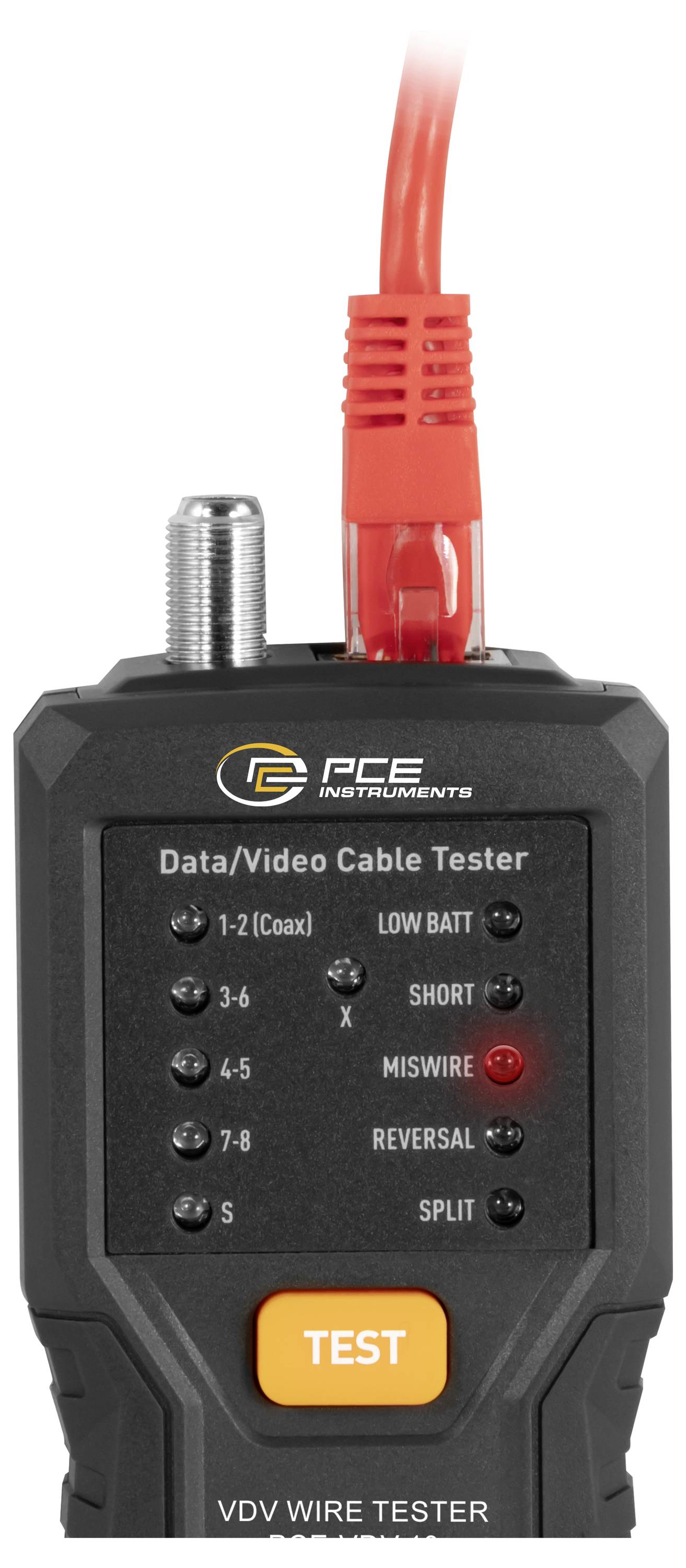

Naš VDV tester kabela radi s testnim signalima koji se prenose između glavne i udaljene jedinice. Rezultati se prikazuju putem LED zaslona. Neprekidno upaljene LED diode označavaju ispravno ožičenje, dok trepćuće LED diode označavaju greške u odgovarajućim parovima žica. Dodatne LED diode statusa pokazuju vrstu kvara, kao što su kratki spoj, neispravno ožičenje, inverzno ožičenje ili razdvojeni par.
VDV tester kabela koristi se u mrežnoj tehnologiji, ožičenju zgrada te IT i komunikacijskim instalacijama, a namijenjen je električarima, mrežnim tehničarima i serviserima za brzo testiranje kabelskih trasa.
Ovaj tekst je strojno preveden.
Ispitivanje se provodi pomoću dvodijelnog sustava koji se sastoji od glavne jedinice i udaljene jedinice, što također omogućuje pouzdano ispitivanje trajno instaliranih vodova. Najvažniji postupci ispitivanja uključuju ispitivanje kontinuiteta žica (pinovi 1... 8), ispitivanje ožičenja za provjeru ispravnog rasporeda parica žica i otkrivanje kratkih spojeva, neispravnog ožičenja i kvarova zbog razdvojenih parica. Dodatno se provjerava oklop oklopljenih kabela. Ispitni raspon pokriva duljine kabela do 305 m, dok je minimalna duljina kabela za detekciju razdvojenih parova približno 0,5 m.
Naš VDV tester kabela radi s testnim signalima koji se prenose između glavne i udaljene jedinice. Rezultati se prikazuju putem LED zaslona. Neprekidno upaljene LED diode označavaju ispravno ožičenje, dok trepćuće LED diode označavaju greške u odgovarajućim parovima žica. Dodatne LED diode statusa pokazuju vrstu kvara, kao što su kratki spoj, neispravno ožičenje, inverzno ožičenje ili razdvojeni par.
VDV tester kabela koristi se u mrežnoj tehnologiji, ožičenju zgrada te IT i komunikacijskim instalacijama, a namijenjen je električarima, mrežnim tehničarima i serviserima za brzo testiranje kabelskih trasa.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x VDV tester kabela PCE-VDV 10
- 1 x koaksijalni adapter (crni)
- 1 x koaksijalni patch kabel (crni)
- 2 x podatkovni patch kabel 15 cm (crveni)
- 2 x AAA 1,5 V baterije
- 1 upute za rukovanje.
