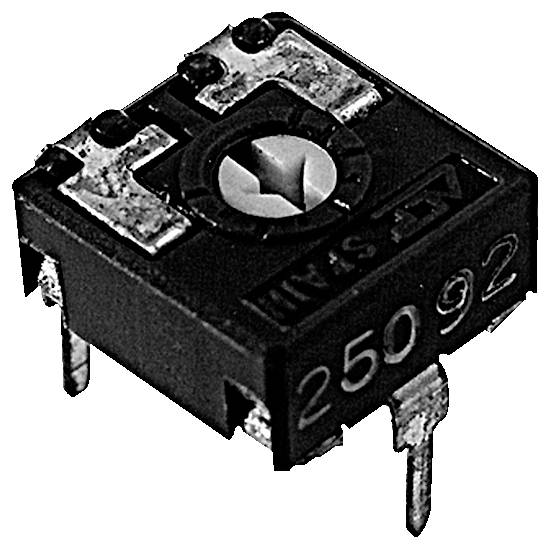

ACP CA9PV10-5MA3030 ugljični trimer kapsulirani linearno 0.15 W 5.0 MΩ 220 ° 240 ° 1 St.
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ugljični trimer
Otpor
5.0 MΩ
Potek upornosti
linearno
Opterećenje
0.15 W
Rotacijski kut (mehanički)
240 °
Tehnički list (PDF)
2300 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
100
-
0,24839 €
300
6% = 0,02 €
0,23321 €
500
13% = 0,03 €
0,21672 €
1000
15% = 0,04 €
0,21068 €
2000
18% = 0,04 €
0,20390 €
4000
21% = 0,05 €
0,19635 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Min.: 100
Višestruki: 100
Ukupno (0,24839 € / komad)
24,84 €
sa PDV-om
Istaknuti proizvodi i detalji
ACP ugljični trimer kapsulirani linearno 0.15 W 5.0 MΩ 220 ° 240 ° 1 St.
Više informacija
Tehnički podaci
- Primjena: Potenciometri od 9 mm se uglavnom koriste u kontrolnim primjenama, u raznim područjima:
- • Industrija: Tajmeri i releji, prigušivači, podešavanje snage
- • Elektronički uređaji: kontrola glasnoće, kontrola temperature i odabir funkcija
- • Automobilska vozila: Upravljanje rasvjetom (podešavanje i detekcija položaja prednjih svjetala), prigušivač svjetla, upravljanje grijanjem sjedala
- ESD pakiranje: Bez ESD-a
- Serija: CA9
- Dizajn: horizontalni
- Os: Vrh strelice
- Tolerancija otpora: 30%
- Krivulja otpora: linearna
- Nazivna snaga: 0,15 W
- Granični napon: 200 V
- Rad: odozgo
- Kut rotacije, mehanički: 240 °
- Kut rotacije, električni: 220°
- Udarna čvrstoća: 5 Ncm
- Okretni moment: 2 Ncm
- Vrsta proizvoda
ugljični trimer
- Određene značajke potenciometra
kapsulirani
- Otpor
5.0 MΩ
- Potek upornosti
linearno
- Opterećenje
0.15 W
- Granični napon
200 V
- Rotacijski kut (električni)
220°
- Rotacijski kut (mehanički)
240°
- Vrsta aktiviranja
na vrhu
- Tolerancija ±
30 %
- Širina
10.0 mm
- RM
10 mm
- dim.
(D x Š) 9.8 mm x 10.0 mm
- Sadržaj
1 St.
- Tip
CA9PV10-5MA3030
- RoHS-konforno
Da
- Dužina
9.8 mm
- Vrsta montaže
montaža tiskane pločice
- Radna temperatura (maks.)
70 °C
- Radna temperatura (min.)
-25 °C
- Certifikati
DIN 41450-1-4-5
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3464528 ACP CA9PV10-5MA3030 ugljični trimer kapsulirani linearno 0.15 W 5.0 MΩ 220 ° 240 ° 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3464528 ACP CA9PV10-5MA3030 ugljični trimer kapsulirani linearno 0.15 W 5.0 MΩ 220 ° 240 ° 1 St.
Opis
ACP horizontalni trimer za slojeve karbona RM5/10mm
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- • Otporni element izrađen od plastične karbonske folije preko visokofleksibilne vodljive folije (trimer karbonske folije)
- • otporan na vlagu i mehanička naprezanja
- • Potpuno zatvoreno kućište sprječava ulazak prašine, kolofonija ili drugih štetnih tvari
- • Metalni dijelovi izrađeni od obojenih metala sprječavaju oksidaciju i povećavaju lemljivost
- • vrlo dobar kontakt između terminala i podloge smanjuje kontaktni otpor
- • Korištene plastike su otporne na sredstva za čišćenje i usporavaju plamen prema klasi zapaljivosti HB prema UL94
- • Vrlo mekan, gladak rad brusilice po cijeloj traci
- • pravokutni oblik omogućuje automatsko umetanje
- • Dvostruki kontaktni brisač u središnjem položaju u stanju isporuke
- • Položaj kazaljke može se očitati na otisnutoj skali
