Name: ACP CA9PV10-100RA2020 ugljični trimer kapsulirani linearno 0.15 W 100 Ω 220 ° 240 ° 1 St.
Brand: ACP
SKU: 3464522
Availability: BackOrder

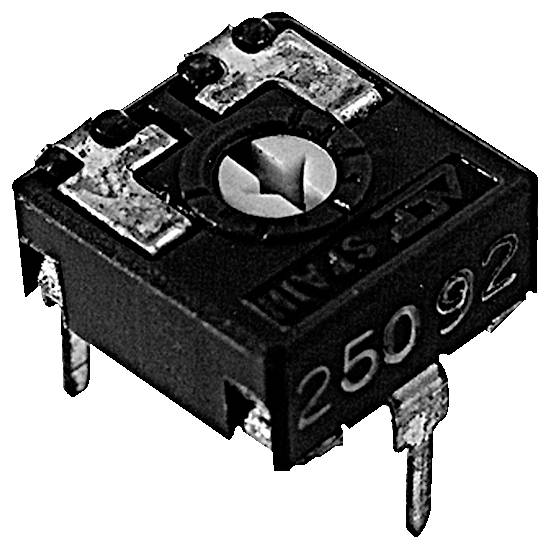

Pravokutni, tropin, crni podesivi otpornik s gornjim vijkom za podešavanje; obilježen oznakom '25092' za identifikaciju.

Vrsta proizvoda

ugljični trimer

Otpor

100 Ω

Potek upornosti

linearno

Opterećenje

0.15 W

Rotacijski kut (mehanički)

240 °

Tehnički list (PDF)

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

5000 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

Ukupno (0,24839 € / komad)

24,84 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ACP ugljični trimer kapsulirani linearno 0.15 W 100 Ω 220 ° 240 ° 1 St.

Više informacija

Tehnički podaci

Primjena: Potenciometri od 9 mm se uglavnom koriste u kontrolnim primjenama, u raznim područjima:
• Industrija: Tajmeri i releji, prigušivači, podešavanje snage
• Elektronički uređaji: kontrola glasnoće, kontrola temperature i odabir funkcija
• Automobilska vozila: Upravljanje rasvjetom (podešavanje i detekcija položaja prednjih svjetala), prigušivač svjetla, upravljanje grijanjem sjedala
ESD pakiranje: Bez ESD-a
Serija: CA9
Dizajn: horizontalni
Os: Vrh strelice
Tolerancija otpora: 20%
Krivulja otpora: linearna
Nazivna snaga: 0,15 W
Granični napon: 200 V
Rad: odozgo
Kut rotacije, mehanički: 240 °
Kut rotacije, električni: 220°
Udarna čvrstoća: 5 Ncm
Okretni moment: 2 Ncm

Vrsta proizvoda: ugljični trimer

Određene značajke potenciometra: kapsulirani

Otpor: 100 Ω

Potek upornosti: linearno

Opterećenje: 0.15 W

Granični napon: 200 V

Rotacijski kut (električni): 220°

Rotacijski kut (mehanički): 240°

Tolerancija ±: 20 %

Širina: 10.0 mm

RM: 10 mm

dim.: (D x Š) 9.8 mm x 10.0 mm

Sadržaj: 1 St.

Tip: CA9PV10-100RA2020

RoHS-konforno: Da

Vanjski Ø: 9 mm

Dužina: 9.8 mm

Vrsta montaže: montaža tiskane pločice

Radna temperatura (maks.): 70 °C

Radna temperatura (min.): -25 °C

Certifikati: DIN 41450-1-4-5

Varijante(Sve stavke su s uklj. PDV-om)

Opterećenje

Otpor

Rotacijski kut (mehanički)

Vrsta aktiviranja

ACP CA9MH2,5-100KA2020 ugljični trimer kapsulirani linearno 0.15 W 100 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464512

Dostava pet,08.01.2027.

Conrad Electronic

0.15 W

100 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-10KA2020 ugljični trimer kapsulirani linearno 0.15 W 10 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464509

Dostava uto,22.12.

Conrad Electronic

0.15 W

10 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-1KA2020 ugljični trimer kapsulirani linearno 0.15 W 1 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464507

Dostava pon,09.11.

2200 kom. - zaliha NjemačkaConrad Electronic

0.15 W

1 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-250KA2020 ugljični trimer kapsulirani linearno 0.15 W 250 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464513

Dostava pon,09.11.

900 kom. - zaliha NjemačkaConrad Electronic

0.15 W

250 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-25KA2020 ugljični trimer kapsulirani linearno 0.15 W 25 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464510

Dostava pon,09.11.

1100 kom. - zaliha NjemačkaConrad Electronic

0.15 W

25 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-500KA2020 ugljični trimer kapsulirani linearno 0.15 W 500 kΩ 220 ° 240 ° 1 St. Piece

Kataloški br.:3464514

Dostava pon,09.11.

2100 kom. - zaliha NjemačkaConrad Electronic

0.15 W

500 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-50KA2020 ugljični trimer kapsulirani linearno 0.15 W 50 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464511

Dostava uto,29.12.2026.

Conrad Electronic

0.15 W

50 kΩ

240 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MH2,5-5KA2020 ugljični trimer linearno 0.15 W 5 kΩ 1 St.

Kataloški br.:3464508

Dostava pon,09.11.

2600 kom. - zaliha NjemačkaConrad Electronic

0.15 W

5 kΩ

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MV10-100KA2020 ugljični trimer kapsulirani linearno 0.15 W 100 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464519

Dostava pon,09.11.

3500 kom. - zaliha NjemačkaConrad Electronic

0.15 W

100 kΩ

240 °

na vrhu

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

ACP CA9MV10-1KA2020 ugljični trimer kapsulirani linearno 0.25 W 1 kΩ 220 ° 240 ° 1 St.

Kataloški br.:3464515

Dostava pon,09.11.

2500 kom. - zaliha NjemačkaConrad Electronic

0.25 W

1 kΩ

240 °

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,24839 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3464522 ACP CA9PV10-100RA2020 ugljični trimer kapsulirani linearno 0.15 W 100 Ω 220 ° 240 ° 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3464522 ACP CA9PV10-100RA2020 ugljični trimer kapsulirani linearno 0.15 W 100 Ω 220 ° 240 ° 1 St.

Opis

ACP horizontalni trimer za slojeve karbona RM5/10mm

Ovaj tekst je strojno preveden.

Izvedba

• Otporni element izrađen od plastične karbonske folije preko visokofleksibilne vodljive folije (trimer karbonske folije)
• otporan na vlagu i mehanička naprezanja
• Potpuno zatvoreno kućište sprječava ulazak prašine, kolofonija ili drugih štetnih tvari
• Metalni dijelovi izrađeni od obojenih metala sprječavaju oksidaciju i povećavaju lemljivost
• vrlo dobar kontakt između terminala i podloge smanjuje kontaktni otpor
• Korištene plastike su otporne na sredstva za čišćenje i usporavaju plamen prema klasi zapaljivosti HB prema UL94
• Vrlo mekan, gladak rad brusilice po cijeloj traci
• pravokutni oblik omogućuje automatsko umetanje
• Dvostruki kontaktni brisač u središnjem položaju u stanju isporuke
• Položaj kazaljke može se očitati na otisnutoj skali
