Name: ACP CA6XV05-25KA2020 ugljični trimer kapsulirani linearno 0.1 W 25 kΩ 215 ° 235 ° 1 St.
Brand: ACP
SKU: 3464492
Availability: BackOrder

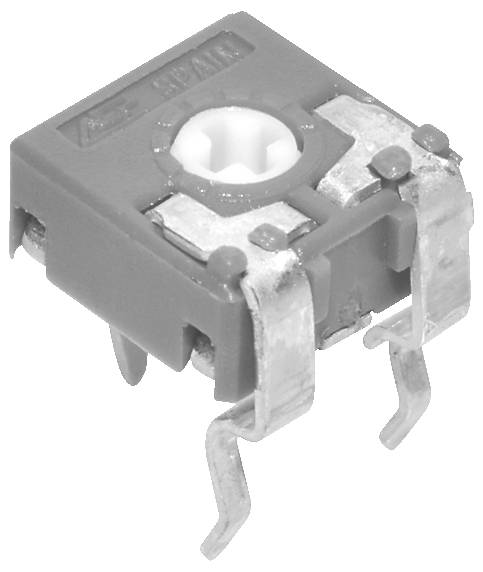

Pogled iz blizine na malu sivu elektroničku komponentu s tri metalne priključnice i bijelom podesivom brojčanikom u sredini.

Vrsta proizvoda

ugljični trimer

Otpor

25 kΩ

Potek upornosti

linearno

Opterećenje

0.1 W

Rotacijski kut (mehanički)

235 °

Tehnički list (PDF)

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

Ukupno (0,21476 € / komad)

21,48 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ACP ugljični trimer kapsulirani linearno 0.1 W 25 kΩ 215 ° 235 ° 1 St.

Više informacija

Tehnički podaci

Primjena: Potenciometri od 6 mm se uglavnom koriste u primjenama trimiranja na raznim tržištima:
• Industrija: Tajmeri i releji, prigušivači, kontrola snage
• Elektronički uređaji: kontrola glasnoće, kontrola temperature i odabir funkcija
• Automobilska industrija: upravljanje rasvjetom, prigušivač
• Oprema za mjerenje i ispitivanje
Telekomunikacijska oprema (antenska pojačala i prijemnici, video komunikacija, interfon)
• Alarmni sustavi
ESD pakiranje: Bez ESD-a
Serija: CA6
Dizajn: horizontalni
Os: Phillips
Tolerancija otpora: 20%
Krivulja otpora: linearna
Nazivna snaga: 0,1 W
Granični napon: 100 V
Rad: odozgo
Kut rotacije, mehanički: 235 °
Kut rotacije, električni: 215 °
Udarna čvrstoća: 4 Ncm
Okretni moment: 2 Ncm

Vrsta proizvoda: ugljični trimer

Određene značajke potenciometra: kapsulirani

Otpor: 25 kΩ

Potek upornosti: linearno

Opterećenje: 0.1 W

Granični napon: 100 V

Rotacijski kut (električni): 215°

Rotacijski kut (mehanički): 235°

Vrsta aktiviranja: na vrhu

Tolerancija ±: 20 %

Širina: 6.5 mm

Visina: 8.2 mm

RM: 5 mm

dim.: (D x Š x V) 6.5 x 6.5 x 8.2 mm

Sadržaj: 1 St.

Tip: CA6XV05-25KA2020

RoHS-konforno: Da

Dužina: 6.5 mm

Vrsta montaže: montaža tiskane pločice

Radna temperatura (maks.): 70 °C

Radna temperatura (min.): -25 °C

Certifikati: DIN 41450-1-4-5

Varijante(Sve stavke su s uklj. PDV-om)

Otpor

Rotacijski kut (mehanički)

Vrsta aktiviranja

ACP CA6XV05-25KA2020 ugljični trimer kapsulirani linearno 0.1 W 25 kΩ 215 ° 235 ° 1 St.

Kataloški br.:3464492

Dostava uto,17.11.

Conrad Electronic

Ovaj proizvod

25 kΩ

235 °

na vrhu

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-100KA2020 ugljični trimer kapsulirani linearno 0.1 W 100 kΩ 215 ° 235 ° 1 St.

Kataloški br.:3464484

Dostava pon,09.11.

200 kom. - zaliha NjemačkaConrad Electronic

100 kΩ

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-100RA2020 ugljični trimer kapsulirani linearno 0.1 W 100 Ω 215 ° 235 ° 1 St.

Kataloški br.:3464475

Dostava pon,09.11.

2200 kom. - zaliha NjemačkaConrad Electronic

100 Ω

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-10KA2020 ugljični trimer linearno 0.1 W 10 kΩ 1 St.

Kataloški br.:3464481

Dostava pon,09.11.

2400 kom. - zaliha NjemačkaConrad Electronic

10 kΩ

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-1KA2020 ugljični trimer kapsulirani linearno 0.1 W 1 kΩ 215 ° 235 ° 1 St.

Kataloški br.:3464478

Dostava pon,09.11.

2690 kom. - zaliha NjemačkaConrad Electronic

1 kΩ

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-250KA2020 ugljični trimer kapsulirani linearno 0.1 W 250 kΩ 215 ° 235 ° 1 St.

Kataloški br.:3464485

Dostava pon,09.11.

2900 kom. - zaliha NjemačkaConrad Electronic

250 kΩ

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-250RA2020 ugljični trimer kapsulirani linearno 0.1 W 250 Ω 215 ° 235 ° 1 St.

Kataloški br.:3464476

Dostava pon,09.11.

1700 kom. - zaliha NjemačkaConrad Electronic

250 Ω

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-25KA2020 ugljični trimer kapsulirani linearno 0.1 W 25 kΩ 215 ° 235 ° 1 St.

Kataloški br.:3464482

Dostava pon,09.11.

2600 kom. - zaliha NjemačkaConrad Electronic

25 kΩ

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-2K5RA2020 ugljični trimer kapsulirani linearno 0.1 W 2.5 kΩ 215 ° 235 ° 1 St.

Kataloški br.:3464479

Dostava pon,09.11.

4600 kom. - zaliha NjemačkaConrad Electronic

2.5 kΩ

235 °

sa strane

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

ACP CA6XH2,5-500KA2020 ugljični trimer linearno 0.1 W 500 kΩ 1 St.

Kataloški br.:3464486

Dostava pon,09.11.

1000 kom. - zaliha NjemačkaConrad Electronic

500 kΩ

kom. - zaliha Njemačka

Min.: 100

Višestruki: 100

0,21476 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3464492 ACP CA6XV05-25KA2020 ugljični trimer kapsulirani linearno 0.1 W 25 kΩ 215 ° 235 ° 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3464492 ACP CA6XV05-25KA2020 ugljični trimer kapsulirani linearno 0.1 W 25 kΩ 215 ° 235 ° 1 St.

Opis

ACP horizontalni trimer za slojeve karbona RM5/5mm

Ovaj tekst je strojno preveden.

Izvedba

• Otporni element izrađen od plastične karbonske folije preko visokofleksibilne vodljive folije (trimer karbonske folije)
• otporan na vlagu i mehanička naprezanja
• Potpuno zatvoreno kućište sprječava ulazak prašine, kolofonija ili drugih štetnih tvari
• Metalni dijelovi izrađeni od obojenih metala sprječavaju oksidaciju i povećavaju lemljivost
• vrlo dobar kontakt između terminala i podloge smanjuje kontaktni otpor
• Korištene plastike su otporne na sredstva za čišćenje i usporavaju plamen prema klasi zapaljivosti HB prema UL94
• Vrlo mekan, gladak rad brusilice po cijeloj traci
• pravokutni oblik omogućuje automatsko umetanje
• Dvostruki kontaktni brisač u središnjem položaju u stanju isporuke
• Položaj kazaljke može se očitati na otisnutoj skali

Opis

ACP horizontalni trimer za slojeve karbona RM5/5mm

Ovaj tekst je strojno preveden.

Izvedba

• Otporni element izrađen od plastične karbonske folije preko visokofleksibilne vodljive folije (trimer karbonske folije)
• otporan na vlagu i mehanička naprezanja
• Potpuno zatvoreno kućište sprječava ulazak prašine, kolofonija ili drugih štetnih tvari
• Metalni dijelovi izrađeni od obojenih metala sprječavaju oksidaciju i povećavaju lemljivost
• vrlo dobar kontakt između terminala i podloge smanjuje kontaktni otpor
• Korištene plastike su otporne na sredstva za čišćenje i usporavaju plamen prema klasi zapaljivosti HB prema UL94
• Vrlo mekan, gladak rad brusilice po cijeloj traci
• pravokutni oblik omogućuje automatsko umetanje
• Dvostruki kontaktni brisač u središnjem položaju u stanju isporuke
• Položaj kazaljke može se očitati na otisnutoj skali
