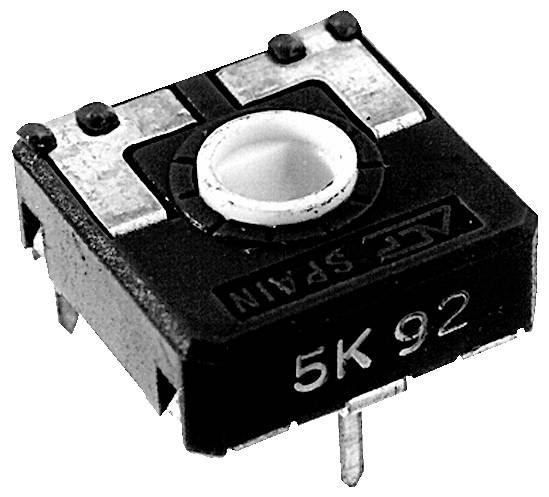

ACP CA14NV12,5-5KA2020 ugljični trimer kapsulirani linearno 0.25 W 5 kΩ 245 ° 265 ° 1 St.
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ugljični trimer
Otpor
5 kΩ
Potek upornosti
linearno
Opterećenje
0.25 W
Rotacijski kut (mehanički)
265 °
Tehnički list (PDF)
4475 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
25
-
0,35945 €
75
6% = 0,02 €
0,33749 €
125
13% = 0,05 €
0,31362 €
250
15% = 0,05 €
0,30489 €
500
18% = 0,06 €
0,29507 €
1000
21% = 0,08 €
0,28415 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Min.: 25
Višestruki: 25
Ukupno (0,35945 € / komad)
8,99 €
sa PDV-om
Istaknuti proizvodi i detalji
ACP ugljični trimer kapsulirani linearno 0.25 W 5 kΩ 245 ° 265 ° 1 St.
Više informacija
Tehnički podaci
- Primjena: Potenciometri od 14 mm uglavnom se koriste u kontrolnim primjenama na raznim tržištima:
- • Elektronički kućanski aparati, grijanje, ventilacija i klimatizacija (HVAC), termostati
- • Automobilska industrija: kontrole HVAC-a, kontrola rasvjete (podešavanje položaja i senzori), prigušivači, kontrole grijanja sjedala
- • Industrijska elektronika: multimetri, osciloskopi, vremenski releji, mjerni i ispitni uređaji
- ESD pakiranje: Nema ESD-a
- Serija: CA14
- Dizajn: horizontalni
- Os: Prorezana rupa
- Tolerancija otpora: 20%
- Krivulja otpora: linearna
- Nazivna snaga: 0,25 W
- Granični napon: 250 V
- Rad: odozgo
- Kut rotacije, mehanički: 265 °
- Kut rotacije, električni: 245 °
- Udarna čvrstoća: 10 Ncm
- Okretni moment: 2,5 Ncm
- Vrsta proizvoda
ugljični trimer
- Određene značajke potenciometra
kapsulirani
- Otpor
5 kΩ
- Potek upornosti
linearno
- Opterećenje
0.25 W
- Granični napon
250 V
- Rotacijski kut (električni)
245°
- Rotacijski kut (mehanički)
265°
- Tolerancija ±
20 %
- Širina
14.0 mm
- RM
12.5 mm
- dim.
(D x Š) 14.0 mm x 14.0 mm
- Sadržaj
1 St.
- Tip
CA14NV12,5-5KA2020
- RoHS-konforno
Da
- Dužina
14.0 mm
- Vrsta montaže
montaža tiskane pločice
- Radna temperatura (maks.)
70 °C
- Radna temperatura (min.)
-25 °C
- Certifikati
DIN 41450-1-4-5
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3464469 ACP CA14NV12,5-5KA2020 ugljični trimer kapsulirani linearno 0.25 W 5 kΩ 245 ° 265 ° 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3464469 ACP CA14NV12,5-5KA2020 ugljični trimer kapsulirani linearno 0.25 W 5 kΩ 245 ° 265 ° 1 St.
Opis
ACP horizontalni trimer za slojeve karbona RM10/12,
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- • Otporni element izrađen od plastične karbonske folije preko visokofleksibilne vodljive folije (trimer karbonske folije)
- • otporan na vlagu i mehanička naprezanja
- • Potpuno zatvoreno kućište sprječava ulazak prašine, kolofonija ili drugih štetnih tvari
- • Metalni dijelovi izrađeni od obojenih metala sprječavaju oksidaciju i povećavaju lemljivost
- • vrlo dobar kontakt između terminala i podloge smanjuje kontaktni otpor
- • Korištene plastike su otporne na sredstva za čišćenje i usporavaju plamen prema klasi zapaljivosti HB prema UL94
- • Vrlo mekan, gladak rad brusilice po cijeloj traci
- • pravokutni oblik omogućuje automatsko umetanje
- • Dvostruki kontaktni brisač u središnjem položaju u stanju isporuke
- • Položaj kazaljke može se očitati na otisnutoj skali
