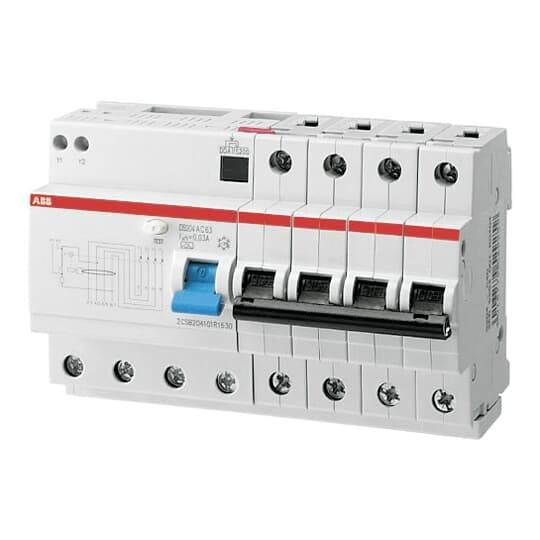

ABB 2CSR274101R1164 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A 0.03 A
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Karakteristike okidanja
C
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
16 A
Broj prekidne snage
15 kA
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Karakteristike okidanja
C
- Nazivna diferencijalna struja
0.03 A
- dim.
(Š x V) 105 mm x 93 mm
- Sadržaj
1 St.
- Nazivna struja
16 A
- Nazivna struja - zaokružena
16 A
- Broj prekidne snage
15 kA
- Širina
105 mm
- Visina
93 mm
105 mm
93 mm
69 mm
16 A
C
30 mA
1
4
10 kA
FALSE
FALSE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3119154 ABB 2CSR274101R1164 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A 0.03 A
Opis
Kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu 1P+N, 2P, 3P+N ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom DC rezidualne struje do 6 mA u odnosu na uzemljenje. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 61009-1 (VDE 0664-20). Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. Nazivni sklopni kapacitet Icn = 10.000 A prema IEC/EN 61009-1 (VDE 0664-20) za RCD (zaštitne uređaje za preostalu struju) u stambenim zgradama i slične primjene, Icu = 15 kA prema IEC/EN 60947-2 (VDE 0660-101) za MCB (LS) u industrijskim primjenama. RCBO DS200 Tip A je 2/4-polno zaštićen (LS), 2-/4-polno preklapanje.
