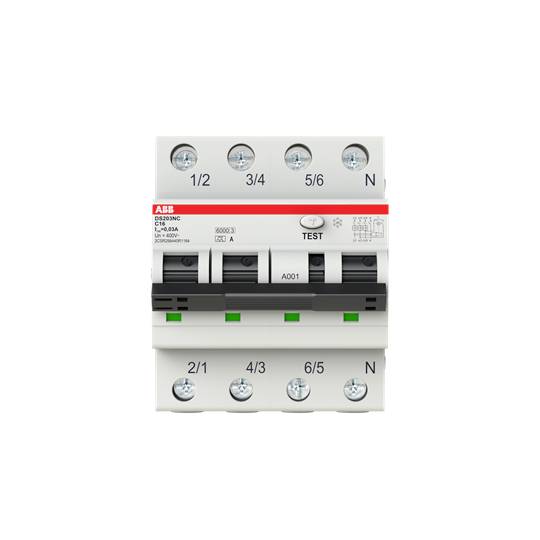

Name: ABB 2CSR256440R1164 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A 0.03 A
Brand: ABB
SKU: 3119145

Tehnički podaci

Nazivni napon (detalji): 415 V

Vrsta proizvoda: FID zaštitna sklopka/zaštitna sklopka za vodove

Broj polova: 4

Karakteristike okidanja: C

Nazivna diferencijalna struja: 0.03 A

Sadržaj: 1 St.

Nazivna struja: 16 A

Nazivna struja - zaokružena: 16 A

Broj prekidne snage: 10 kA

: AC

: 69 mm

: 16 A

: 415 V

: C

: 500 V

: 0.03 A

: A

: 3 kA

: 3

: 3

: 2

: 4

: 50/60 Hz

: IP2X

: 3

: TRUE

: 10 kA

: 25-25 mm²

: 1-25 mm²

: TRUE

: -25-55 °C

: FALSE

: 4

: TRUE

: 4 kV

: 6 kA

: Short-time delayed

: 6 kA

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3119145 ABB 2CSR256440R1164 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A 0.03 A

Opis

FI/LS sklopke (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu triju jednofaznih ili trofaznih strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom istosmjernom komponentom zaostale struje do 6 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 61009-1 (VDE 0664-20). Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. Brojna odobrenja čine DS203NC prikladnim za upotrebu širom svijeta.
Nazivni sklopni kapacitet Icn = 6.000 A prema IEC/EN 61009-1 (VDE 0664-20) za RCD (zaštitne uređaje od preostale struje) u stambenim zgradama i slične primjene, Icu = 10 kA prema IEC/EN 60947-2 (VDE 0660-101) za MCB (LS) u industrijskim primjenama.
RCBO DS203NC A Tip A je 3-polno zaštićen (LS), 4-polni sklopni i može se koristiti u trofaznim mrežama sa ili bez N vodiča.
Tip A AP-R: Optimalan kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (valni oblik udarne struje 8/20 μs) = 3.000 A protiv slučajnog okidanja i kratkotrajnog kašnjenja od 10 ms.

Ovaj tekst je strojno preveden.
