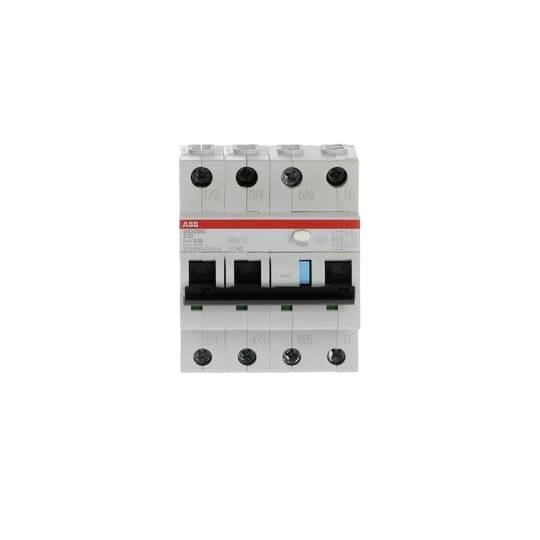

ABB 2CSR256140R3204 FID zaštitna sklopka/zaštitna sklopka za vodove 3-fazni 20 A 0.03 A
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Broj polova
4
Karakteristike okidanja
C
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
20 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Nazivni napon (detalji)
415 V
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Broj polova
4
- Karakteristike okidanja
C
- Nazivna diferencijalna struja
0.03 A
- Boja
siva
- Sadržaj
1 St.
- Nazivna struja
20 A
- Nazivna struja - zaokružena
20 A
- Izvedba
3-fazni
- Broj prekidne snage
10 kA
AC
73 mm
20 A
400 V
C
500 V
0.3 A
A
3
3
2
4
11.8 W
50/60 Hz
IP2X
3
TRUE
10 kA
25-25 mm²
1-25 mm²
TRUE
-25-55 °C
FALSE
4
FALSE
4
6 kA
Undelayed
6 kA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3119139 ABB 2CSR256140R3204 FID zaštitna sklopka/zaštitna sklopka za vodove 3-fazni 20 A 0.03 A
Opis
FI/LS sklopke (RCBO) nude osobnu i imovinsku zaštitu, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu triju jednofaznih ili trofaznih strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom istosmjernom komponentom zaostale struje do 6 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 61009-1 (VDE 0664-20). Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. Brojna odobrenja čine DS203NC prikladnim za upotrebu širom svijeta.
Nazivni sklopni kapacitet Icn = 6.000 A prema IEC/EN 61009-1 (VDE 0664-20) za RCD (zaštitne uređaje od preostale struje) u stambenim zgradama i slične primjene, Icu = 10 kA prema IEC/EN 60947-2 (VDE 0660-101) za MCB (LS) u industrijskim primjenama.
RCBO DS203NC A Tip A je 3-polno zaštićen (LS), 4-polni sklopni i može se koristiti u trofaznim mrežama sa ili bez N vodiča.
Ovaj tekst je strojno preveden.
Nazivni sklopni kapacitet Icn = 6.000 A prema IEC/EN 61009-1 (VDE 0664-20) za RCD (zaštitne uređaje od preostale struje) u stambenim zgradama i slične primjene, Icu = 10 kA prema IEC/EN 60947-2 (VDE 0660-101) za MCB (LS) u industrijskim primjenama.
RCBO DS203NC A Tip A je 3-polno zaštićen (LS), 4-polni sklopni i može se koristiti u trofaznim mrežama sa ili bez N vodiča.
