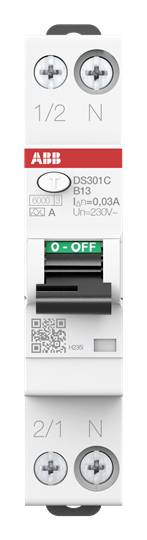

ABB 2CSR255163R1135 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A 0.03 A
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Broj polova
2
Karakteristike okidanja
B
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
13 A
Tehnički list (PDF)
Tehnički podaci
- Nazivni napon (detalji)
240 V
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Broj polova
2
- Karakteristike okidanja
B
- Nazivna diferencijalna struja
0.03 A
- dim.
(D x Š x V) 150 cm x 50 mm x 100 mm
- Sadržaj
1 St.
- Nazivna struja
13 A
- Nazivna struja - zaokružena
13 A
- Broj prekidne snage
6 kA
- Širina
50 mm
- Visina
100 mm
- Dužina
150 cm
- Dubina
17.6 mm
AC
17.6 mm
13 A
240 V
B
500 V
0.03 A
A
3
3
2
1
2.47 W
50 Hz
IP20
1
TRUE
6 kA
1.5-16 mm²
1.5-10 mm²
FALSE
FALSE
1
FALSE
4
6 kA
Undelayed
6 kA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3118959 ABB 2CSR255163R1135 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A 0.03 A
Opis
FI/LS sklopke (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu jednofaznih strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s ravnom ravnomjernom komponentom zaostale struje do 10 mA prema zemlji. Kao i zaštita od grešaka (zaštita od neizravnog dodira), dodatna zaštita i zaštita od požara. Zadovoljavaju standarde proizvoda IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Kompaktan dizajn DS301C FI/LS idealan je za korištenje u sustavima distribucije električne energije gdje je malo prostora. Serija je s diferencijalnom zaostalom strujom od 30 mA i B ili C karakteristikom okidanja.
Nazivni sklopni kapacitet prema IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Tip A je 1-polno zaštićen (LS), 2-polno preklapanje.
Ovaj tekst je strojno preveden.
Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Kompaktan dizajn DS301C FI/LS idealan je za korištenje u sustavima distribucije električne energije gdje je malo prostora. Serija je s diferencijalnom zaostalom strujom od 30 mA i B ili C karakteristikom okidanja.
Nazivni sklopni kapacitet prema IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Tip A je 1-polno zaštićen (LS), 2-polno preklapanje.
Ovaj tekst je strojno preveden.
