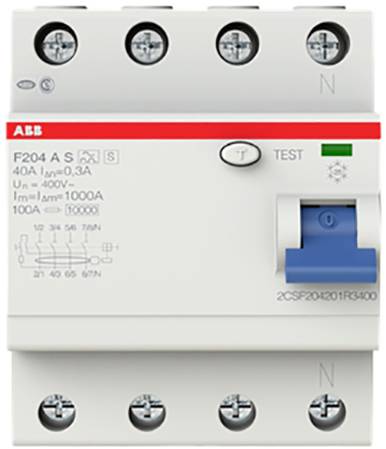

ABB 2CSF204201R3400 F204 A S-40/0,3 FID zaštitna sklopka A 4-polni 40 A 0.3 A 400 V
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
4
Karakteristike okidanja
A
Nazivna diferencijalna struja
0.3 A
Nazivna struja - zaokružena
40 A
Tehnički list (PDF)
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
4
- Karakteristike okidanja
A
- Nazivna diferencijalna struja
0.3 A
- Nazivna struja
40 A
- Nazivna struja - zaokružena
40 A
- dim.
(D x Š x V) 150 cm x 50 mm x 100 mm
- Sadržaj
1 St.
- Nazivni napon
400 V
- Širina
50 mm
- Visina
100 mm
- Dužina
150 cm
- Dubina
69 mm
- Težina
0
DIN rail
AC
69 mm
40 A
400 V
500 V
4
0.3 A
2
4
FALSE
IP2X
25-25 mm²
0-25 mm²
-25-55 °C
TRUE
4
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 FID zaštitna sklopka A 4-polni 40 A 0.3 A 400 V
Upute za rad i sigurnost
Upute za rad i sigurnost 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 FID zaštitna sklopka A 4-polni 40 A 0.3 A 400 V
Opis
Zaštitni uređaji preostale struje (RCCB) nude osobnu i imovinsku zaštitu, kao i zaštitu od električno zapaljivih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Prekidači zaostale struje serije F200 jamče zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom istosmjerne zaostale struje do 6 mA na zemlju. Kao i zaštita od grešaka (zaštita od neizravnog dodira) i zaštita od požara (s IΔn ≤ 300 mA). Oni zadovoljavaju standarde proizvoda IEC / EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) i za F200 A do 100 A UL 1053. Područja primjene su kućanske, komercijalne i industrijske primjene. Veliki izbor dodatne opreme nudi vam sve što vam je potrebno za instalacijske zadatke. Brojna odobrenja čine F200 prikladnim za uporabu u cijelom svijetu. Optimalan kompromis između sigurnosti i kontinuiteta rada zahvaljujući otpornosti na smetnje protiv nenamjernog okidanja s otponom prenaponske struje (val prenaponske struje 8/20 μs) = 5000 A. Selektivnost s nizvodnim uređajima s nižom nazivnom zaostalom strujom od npr. 30 mA (vidi tablice selektivnosti u podpoglavlju "Tehnički detalji za zaštitne uređaje za strujnu struju (RCD)")).
