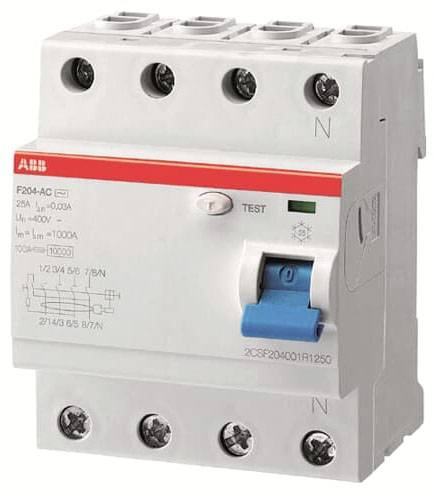

ABB 2CSF204197R1250 F204 A-25/0,03 400Hz FID zaštitna sklopka A 4-polni 25 A 0.03 A 400 V
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
4
Karakteristike okidanja
A
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
25 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
4
- Karakteristike okidanja
A
- Nazivna diferencijalna struja
0.03 A
- Nazivna struja
25 A
- Nazivna struja - zaokružena
25 A
- Sadržaj
1 St.
- Nazivni napon
400 V
- Dubina
69 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2321180 ABB 2CSF204197R1250 F204 A-25/0,03 400Hz FID zaštitna sklopka A 4-polni 25 A 0.03 A 400 V
Upute za rad i sigurnost
Upute za rad i sigurnost 2321180 ABB 2CSF204197R1250 F204 A-25/0,03 400Hz FID zaštitna sklopka A 4-polni 25 A 0.03 A 400 V
Opis
Zaštitni uređaji preostale struje (RCCB) nude osobnu i imovinsku zaštitu, kao i zaštitu od električno zapaljivih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Prekidači zaostale struje serije F200 jamče zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom istosmjerne zaostale struje do 6 mA na zemlju. Oni zadovoljavaju standarde proizvoda IEC / EN 61008-1, 61008-2-1, 61543. Područja primjene su komercijalne i industrijske primjene, npr. U industrijskim mrežama s 200 Hz ili 400 Hz. Veliki izbor dodatne opreme nudi vam sve što vam je potrebno za instalacijske zadatke. Prednosti: Povećanjem frekvencije povećava se magnetski otpor toroidnog strujnog transformatora standardnih RCCB -ova. Zbog toga vrijednost rastuće radne struje greške pri 400 Hz doseže vrijednosti koje su tri ili više puta veće od vrijednosti struje kvara pri 50 Hz. RCCB F200 400 Hz jamči zaštitu od kvara (zaštitu od neizravnog dodira), dodatnu zaštitu (s IΔn ≤ 30 mA), ako smatrate da se radna strujna smetnja ne povećava s frekvencijom linije.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
