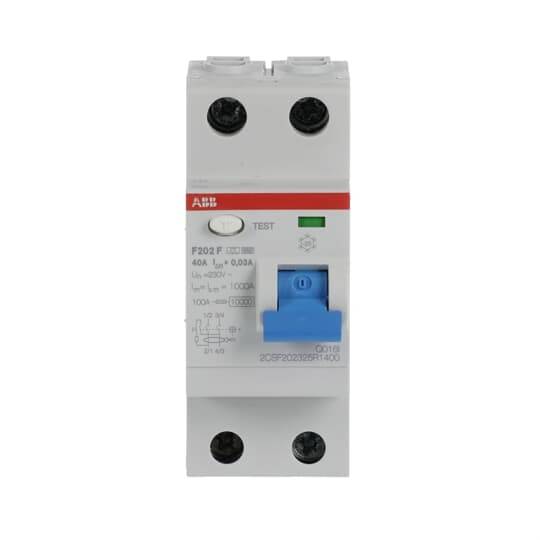

ABB 2CSF202325R1400 F202F-40/0,03 FID zaštitna sklopka za miješane frekvencije F 40 A 0.03 A 230 V
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
2
Karakteristike okidanja
F
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
40 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
2
- Karakteristike okidanja
F
- Nazivna diferencijalna struja
0.03 A
- Nazivna struja
40 A
- Nazivna struja - zaokružena
40 A
- Izvedba
za miješane frekvencije
- Sadržaj
1 St.
- Nazivni napon
230 V
DIN rail
AC
69 mm
40 A
230 V
500 V
2
0.03 A
F
FALSE
1 kA
4 kA
2
2
TRUE
FALSE
Other
IP2X
25-25 mm²
0-25 mm²
TRUE
TRUE
4 kV
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3118871 ABB 2CSF202325R1400 F202F-40/0,03 FID zaštitna sklopka za miješane frekvencije F 40 A 0.03 A 230 V
Opis
Zaštitne sklopke na diferencijalnu struju (RCCB) tipa F (osjetljive na mješovitu frekvenciju) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnog požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530.
Prekidači zaostale struje serije F200 F osiguravaju zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s ravnomjernom komponentom zaostale struje do 10 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s IΔn ≤ 300 mA).
Zadovoljavaju standarde proizvoda za RCD tip A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) i za tip F DIN EN 62423 (VDE 0664-40).
Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalan kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (valni oblik udarne struje 8/20 μs) = 3.000 A protiv slučajnog okidanja i kratkotrajnog kašnjenja od 10 ms. F200 F su mješoviti frekvencijski osjetljivi posebno za jednofazne elektroničke potrošače s frekvencijskim pretvaračima, s frekvencijskim rasponom od 1 - 1000 Hz za otkrivanje preostale struje.
Ovaj tekst je strojno preveden.
Prekidači zaostale struje serije F200 F osiguravaju zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s ravnomjernom komponentom zaostale struje do 10 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s IΔn ≤ 300 mA).
Zadovoljavaju standarde proizvoda za RCD tip A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) i za tip F DIN EN 62423 (VDE 0664-40).
Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalan kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (valni oblik udarne struje 8/20 μs) = 3.000 A protiv slučajnog okidanja i kratkotrajnog kašnjenja od 10 ms. F200 F su mješoviti frekvencijski osjetljivi posebno za jednofazne elektroničke potrošače s frekvencijskim pretvaračima, s frekvencijskim rasponom od 1 - 1000 Hz za otkrivanje preostale struje.
Ovaj tekst je strojno preveden.
