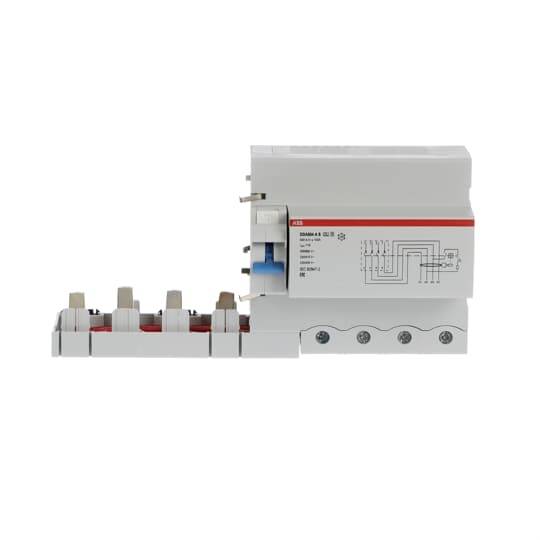

ABB 2CSB804201R5000 DDA804AS-100/1 FID zaštitna sklopka 100 A 1 A 690 V
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
4
Nazivna diferencijalna struja
1 A
Nazivna struja - zaokružena
100 A
Nazivna struja
100 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
4
- Nazivna diferencijalna struja
1 A
- Nazivna struja
100 A
- Nazivna struja - zaokružena
100 A
- Sadržaj
1 St.
- Nazivni napon
690 V
100 A
690 V
4
FALSE
0 ms
A
5 kA
1-1 A
230-690 V
50/60 Hz
IP2X
6-50 mm²
6-70 mm²
FALSE
-25-60 °C
FALSE
TRUE
6 kV
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3118847 ABB 2CSB804201R5000 DDA804AS-100/1 FID zaštitna sklopka 100 A 1 A 690 V
Opis
FI blok (RCU) je za instalaciju korisnika s visokoučinkovitim prekidačima iz serije S800. Rezultirajuće kombinacije FI/LS (RCBO) nude zaštitu imovine kao i zaštitu od električnih požara. Osiguravaju zaštitu 2P, 3P ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom istosmjerne preostale struje do 6 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 60947-2. Područja primjene su industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalni kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje protiv slučajnog okidanja s otporom na udarnu struju (forma udarne struje 8/20 μs) = 5000 A. Selektivnost s nizvodnim uređajima s manjom nazivnom zaostalom strujom od npr. 30 mA.
Ovaj tekst je strojno preveden.
Optimalni kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje protiv slučajnog okidanja s otporom na udarnu struju (forma udarne struje 8/20 μs) = 5000 A. Selektivnost s nizvodnim uređajima s manjom nazivnom zaostalom strujom od npr. 30 mA.
