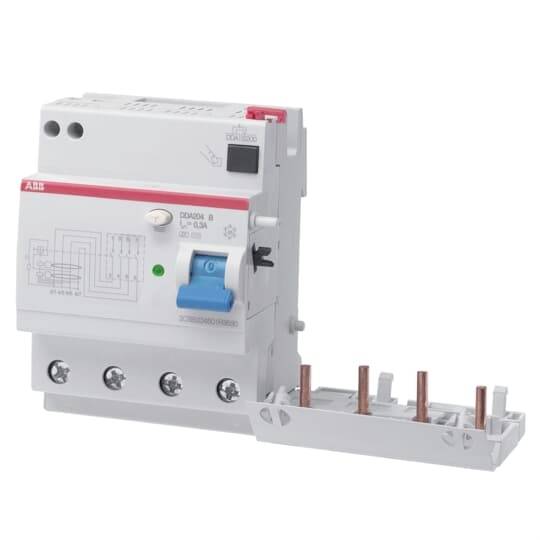

ABB 2CSB203892R3630 FID zaštitna sklopka osjetljivi FI za sve struje 63 A
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
3
Karakteristike okidanja
S/B
Nazivna struja - zaokružena
63 A
Nazivni napon (detalji)
230 - 400 (prikaz, stručni). V
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Nazivni napon (detalji)
230 - 400 (prikaz, stručni). V
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
3
- Karakteristike okidanja
S/B
- Sadržaj
1 St.
- Nazivna struja
63 A
- Nazivna struja - zaokružena
63 A
- Izvedba
osjetljivi FI za sve struje
63 A
500 V
3
FALSE
10 ms
B
5 kA
0.3-0.3 A
400-400 V
50/60 Hz
IP2X
25-25 mm²
25-25 mm²
TRUE
-25-55 °C
FALSE
TRUE
4 kV
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3118808 ABB 2CSB203892R3630 FID zaštitna sklopka osjetljivi FI za sve struje 63 A
Opis
DDA200 tip BS za glatke istosmjerne zaostale struje
Svestrujno osjetljiv, selektivan, otporan na udarnu struju 5 kA
FI blok (RCU) je za instalaciju korisnika s prekidačima serije S200. Rezultirajuće kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu 1P+N, 2P, 3P, 3P+N ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom istosmjerne preostale struje do 10 mA prema zemlji, kao kao i glatke istosmjerne zaostale struje u frekvencijskom području od 0...1 kHz. Kao i zaštita od pogreške (zaštita od neizravnog dodira) i zaštita od požara (s IΔn ≤ 300 mA). Zadovoljavaju standarde proizvoda IEC/EN 61009-1 (VDE 0664-20) Aneks G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Područja primjene su prvenstveno komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalan kompromis između sigurnosti i radnog kontinuiteta nudi visoku dostupnost sustava, zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (forma udarne struje 8/20 μs) = 5.000 A protiv neželjenog okidanja i kratkotrajnog kašnjenja od 10 ms. Selektivnost s nizvodnim uređajima s manjom nazivnom zaostalom strujom od, na primjer, 30 mA.
Ovaj tekst je strojno preveden.
Svestrujno osjetljiv, selektivan, otporan na udarnu struju 5 kA
FI blok (RCU) je za instalaciju korisnika s prekidačima serije S200. Rezultirajuće kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu 1P+N, 2P, 3P, 3P+N ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom istosmjerne preostale struje do 10 mA prema zemlji, kao kao i glatke istosmjerne zaostale struje u frekvencijskom području od 0...1 kHz. Kao i zaštita od pogreške (zaštita od neizravnog dodira) i zaštita od požara (s IΔn ≤ 300 mA). Zadovoljavaju standarde proizvoda IEC/EN 61009-1 (VDE 0664-20) Aneks G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Područja primjene su prvenstveno komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalan kompromis između sigurnosti i radnog kontinuiteta nudi visoku dostupnost sustava, zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (forma udarne struje 8/20 μs) = 5.000 A protiv neželjenog okidanja i kratkotrajnog kašnjenja od 10 ms. Selektivnost s nizvodnim uređajima s manjom nazivnom zaostalom strujom od, na primjer, 30 mA.
