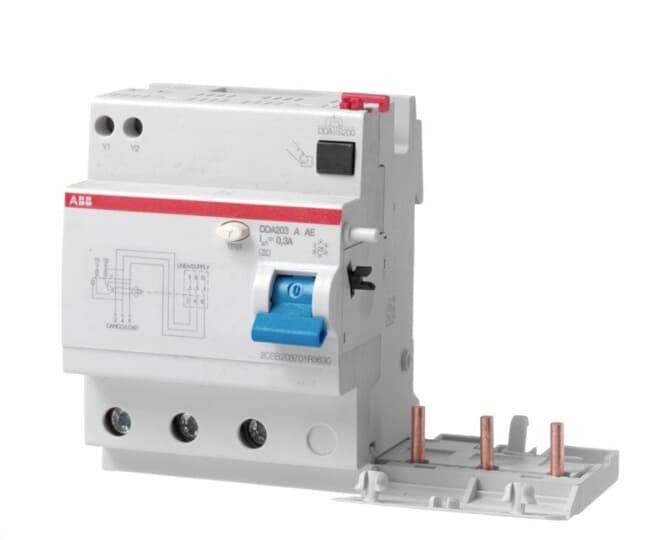

Name: ABB 2CSB203701R3630 FID zaštitna sklopka 63 A 0.03 A
Brand: ABB
SKU: 3118807

Tehnički podaci

Nazivni napon (detalji): 230 - 400 (prikaz, stručni). V

Vrsta proizvoda: FID zaštitna sklopka

Broj polova: 3

Nazivna diferencijalna struja: 0.03 A

Sadržaj: 1 St.

Nazivna struja: 63 A

Nazivna struja - zaokružena: 63 A

: 63 A

: 500 V

: 3

: FALSE

: A

: 0.3-0.3 A

: 230-400 V

: 50/60 Hz

: IP2X

: 25-25 mm²

: 25-25 mm²

: TRUE

: -25-55 °C

: FALSE

: FALSE

: 4 kV

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3118807 ABB 2CSB203701R3630 FID zaštitna sklopka 63 A 0.03 A

Opis

FI blok (RCU) je za instalaciju korisnika s prekidačima serije S200. Rezultirajuće kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu 1P+N, 2P, 3P, 3P+N ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom DC rezidualne struje do 6 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 61009 Dodatak G. Područja primjene su komercijalne i industrijske primjene. Blok DDA200 AE FI dolazi s dva dodatna terminala koji se koriste u krugovima za zaustavljanje u nuždi za daljinsko otvaranje u pozitivnoj sigurnosti. Krug daljinskog upravljača trebao bi biti spojen na te priključke ako su gumbi s normalno zatvorenim kontaktima spojeni u seriju.
Treba imati na umu da više od jednog DDA200 AE ne može nadzirati isti krug i da je za svaki DDA200 AE potreban namjenski krug ZA ZAUSTAVLJANJE U NUŽDI. DDA200 AE mora se napajati odozgo. Kada je pričvršćen na prekidač S200 P, svojstva izolatora dostupna su u skladu s IEC 60947-1.

Ovaj tekst je strojno preveden.
