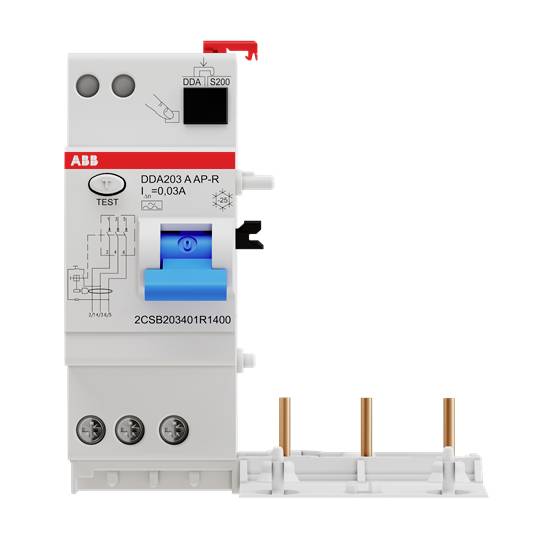

Name: ABB 2CSB203401R1400 FID zaštitna sklopka osjetljivi FI za sve struje 40 A
Brand: ABB
SKU: 3118804

Tehnički podaci

Nazivni napon (detalji): 230 - 400 (prikaz, stručni). V

Vrsta proizvoda: FID zaštitna sklopka

Broj polova: 3

Sadržaj: 1 St.

Nazivna struja: 40 A

Nazivna struja - zaokružena: 40 A

Izvedba: osjetljivi FI za sve struje

: 40 A

: 500 V

: 3

: FALSE

: 10 ms

: A

: 3 kA

: 0.03-0.03 A

: 230-400 V

: 50/60 Hz

: IP2X

: 16-16 mm²

: 16-16 mm²

: TRUE

: -25-55 °C

: FALSE

: TRUE

: 4 kV

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3118804 ABB 2CSB203401R1400 FID zaštitna sklopka osjetljivi FI za sve struje 40 A

Opis

FI blok (RCU) je za instalaciju korisnika s prekidačima serije S200. Rezultirajuće kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu 1P+N, 2P, 3P, 3P+N ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom DC rezidualne struje do 6 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 61009 Dodatak G. Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. Optimalan kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (valni oblik udarne struje 8/20 μs) = 3.000 A protiv slučajnog okidanja i kratkotrajnog kašnjenja od 10 ms. Nazivni sklopni kapacitet pri ugradnji MCB S200 je: 6 kA, S200 M: 10 kA, S200 P: 25 kA.

Ovaj tekst je strojno preveden.
