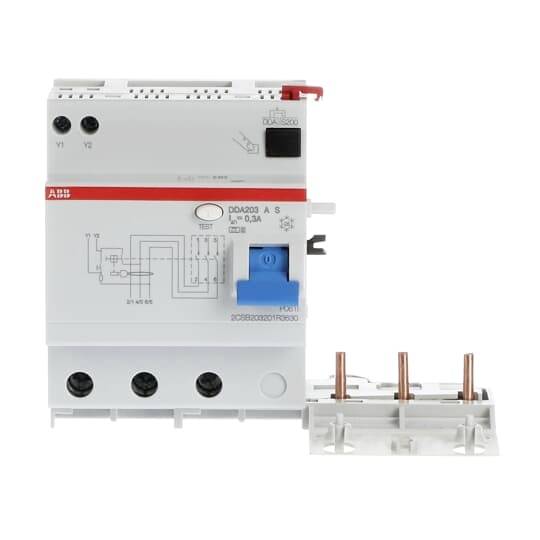

ABB 2CSB203201R3630 FID zaštitna sklopka 3-fazni 63 A 0.03 A
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
3
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
63 A
Broj prekidne snage
6 kA
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Nazivni napon (detalji)
230 - 400 (prikaz, stručni). V
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
3
- Nazivna diferencijalna struja
0.03 A
- Sadržaj
1 St.
- Nazivna struja
63 A
- Nazivna struja - zaokružena
63 A
- Izvedba
3-fazni
- Broj prekidne snage
6 kA
63 A
500 V
3
FALSE
0 ms
A
5 kA
0.3-0.3 A
195-440 V
7.6 W
50/60 Hz
IP2X
25-25 mm²
25-25 mm²
TRUE
-25-55 °C
FALSE
TRUE
4
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3118801 ABB 2CSB203201R3630 FID zaštitna sklopka 3-fazni 63 A 0.03 A
Opis
FI blok (RCU) je za instalaciju korisnika s prekidačima serije S200. Rezultirajuće kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu 1P+N, 2P, 3P, 3P+N ili 4P strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom komponentom DC rezidualne struje do 6 mA prema zemlji. Kao i zaštita od pogreške (zaštita od neizravnog dodira) i zaštita od požara (s IΔn ≤ 300 mA). Zadovoljavaju proizvodni standard IEC/EN 61009 Dodatak G, IEC/EN 61009-2-1.
Područja primjene uključuju komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Nazivni sklopni kapacitet pri ugradnji MCB S200 je: 6 kA, S200 M: 10 kA, S200 P do 25 A: 25 kA.
Optimalni kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje protiv slučajnog okidanja s otporom na udarnu struju (forma udarne struje 8/20 μs) = 5000 A. Selektivnost s nizvodnim uređajima s manjom nazivnom zaostalom strujom od npr. 30 mA.
Ovaj tekst je strojno preveden.
