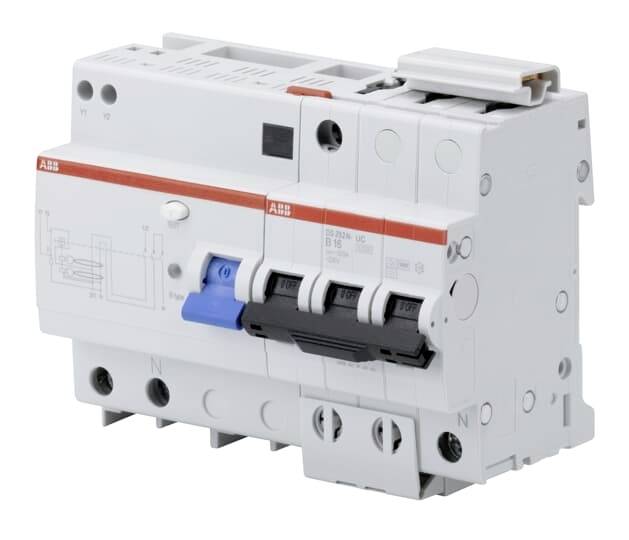

ABB 2CDR272568R3325 FID zaštitna sklopka/zaštitna sklopka za vodove osjetljivi FI za sve struje 32 A 0.03 A
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Karakteristike okidanja
B
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
32 A
Nazivni napon (detalji)
230 V
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Nazivni napon (detalji)
230 V
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Karakteristike okidanja
B
- Nazivna diferencijalna struja
0.03 A
- Sadržaj
1 St.
- Nazivna struja
32 A
- Nazivna struja - zaokružena
32 A
- Izvedba
osjetljivi FI za sve struje
AC/DC
123 mm
32 A
230 V
B
500 V
0.3 A
B
3 kA
3
3
2
7
Other
IP20
2
FALSE
10 kA
0.75-25 mm²
10-35 mm²
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3113544 ABB 2CDR272568R3325 FID zaštitna sklopka/zaštitna sklopka za vodove osjetljivi FI za sve struje 32 A 0.03 A
Opis
Kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Kombinacije FI/LS serije DS250N-UC osiguravaju zaštitu od sinusoidalnih izmjeničnih struja, pulsirajućih struja prema zemlji i izravnih istosmjernih zaostalih struja sa širokim rasponom (visokih/) frekvencija. Kao i zaštita od pogreške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od električnih požara (s IΔn ≤ 300 mA). Zadovoljavaju standarde proizvoda za tip A DIN EN 61009-1 (VDE 0664-20) dodatak G i tip B DIN EN 60947-2 (VDE 0660-101).
Serije DS250N-UC posebne su kombinacije FI/LS za upotrebu u području lokalnih vlakova istosmjerne struje, posebno unutar područja nadzemnih vodova. Razvijeni su na temelju gore navedenih standarda za proizvode i točno odgovaraju preporukama VDV dokumenta 509 (10/08): „Korištenje zaštitnih krugova preostale struje (FI) u elektroenergetskim sustavima istosmjerne lokalne željeznice“.
DS250N-UC sastoji se od FI bloka osjetljivog na sve struje (tip B) i LS dijela s jednim ili tri vanjska provodna pola u izmjeničnoj izvedbi, kao i dva suprotno povezana neutralna provodna pola u UC izvedbi - za preklapanje neovisno o polaritetu isključenje istosmjernih struja (N-UC : N pol za univerzalnu struju).
To znači da se visoke kompenzacijske istosmjerne struje između neutralnog vodiča opće mreže i istosmjernog uzemljenja (povratni vodič istosmjerne željezničke mreže) - ili obrnuto - mogu sigurno isključiti.
Ovaj tekst je strojno preveden.
Serije DS250N-UC posebne su kombinacije FI/LS za upotrebu u području lokalnih vlakova istosmjerne struje, posebno unutar područja nadzemnih vodova. Razvijeni su na temelju gore navedenih standarda za proizvode i točno odgovaraju preporukama VDV dokumenta 509 (10/08): „Korištenje zaštitnih krugova preostale struje (FI) u elektroenergetskim sustavima istosmjerne lokalne željeznice“.
DS250N-UC sastoji se od FI bloka osjetljivog na sve struje (tip B) i LS dijela s jednim ili tri vanjska provodna pola u izmjeničnoj izvedbi, kao i dva suprotno povezana neutralna provodna pola u UC izvedbi - za preklapanje neovisno o polaritetu isključenje istosmjernih struja (N-UC : N pol za univerzalnu struju).
To znači da se visoke kompenzacijske istosmjerne struje između neutralnog vodiča opće mreže i istosmjernog uzemljenja (povratni vodič istosmjerne željezničke mreže) - ili obrnuto - mogu sigurno isključiti.
Ovaj tekst je strojno preveden.
