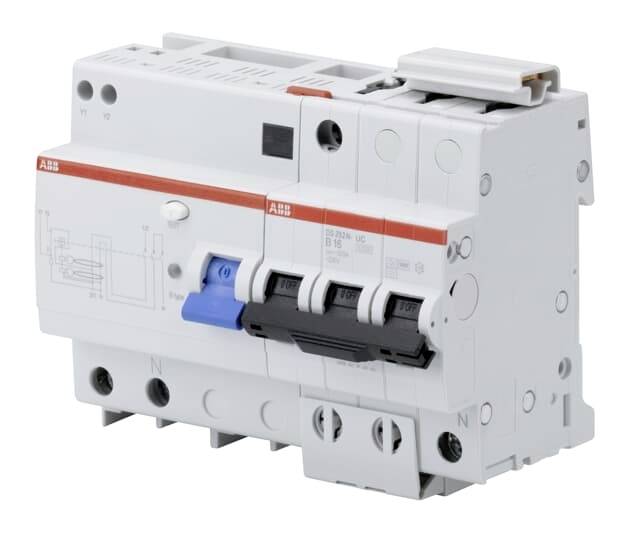

Name: ABB 2CDR272568R1637 FID zaštitna sklopka/zaštitna sklopka za vodove osjetljivi FI za sve struje 63 A 0.03 A
Brand: ABB
SKU: 3113543

Tehnički podaci

Nazivni napon (detalji): 230 V

Vrsta proizvoda: FID zaštitna sklopka/zaštitna sklopka za vodove

Karakteristike okidanja: K

Nazivna diferencijalna struja: 0.03 A

Sadržaj: 1 St.

Nazivna struja: 63 A

Nazivna struja - zaokružena: 63 A

Izvedba: osjetljivi FI za sve struje

: AC/DC

: 123 mm

: 63 A

: 230 V

: K

: 500 V

: 0.03 A

: B

: 3 kA

: 3

: 3

: 2

: 7

: Other

: IP20

: 2

: FALSE

: 10 kA

: 0.75-25 mm²

: 10-35 mm²

: FALSE

: -25-55 °C

: FALSE

: 2

: FALSE

: 4 kV

: 10 kA

: Undelayed

: 10 kA

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3113543 ABB 2CDR272568R1637 FID zaštitna sklopka/zaštitna sklopka za vodove osjetljivi FI za sve struje 63 A 0.03 A

Opis

Kombinacije FI/LS (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Kombinacije FI/LS serije DS250N-UC osiguravaju zaštitu od sinusoidalnih izmjeničnih struja, pulsirajućih struja prema zemlji i izravnih istosmjernih zaostalih struja sa širokim rasponom (visokih/) frekvencija. Kao i zaštita od pogreške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od električnih požara (s IΔn ≤ 300 mA). Zadovoljavaju standarde proizvoda za tip A DIN EN 61009-1 (VDE 0664-20) dodatak G i tip B DIN EN 60947-2 (VDE 0660-101).
Serije DS250N-UC posebne su kombinacije FI/LS za upotrebu u području lokalnih vlakova istosmjerne struje, posebno unutar područja nadzemnih vodova. Razvijeni su na temelju gore navedenih standarda za proizvode i točno odgovaraju preporukama VDV dokumenta 509 (10/08): „Korištenje zaštitnih krugova preostale struje (FI) u elektroenergetskim sustavima istosmjerne lokalne željeznice“.
DS250N-UC sastoji se od FI bloka osjetljivog na sve struje (tip B) i LS dijela s jednim ili tri vanjska provodna pola u izmjeničnoj verziji, kao i dva suprotno spojena neutralna provodna pola u UC verziji - za polaritete neovisne isključivanje istosmjernih struja (N-UC : N pol za univerzalnu struju).
To znači da se visoke kompenzacijske istosmjerne struje između neutralnog vodiča opće mreže i istosmjernog uzemljenja (povratni vodič istosmjerne željezničke mreže) - ili obrnuto - mogu sigurno isključiti.

Ovaj tekst je strojno preveden.
