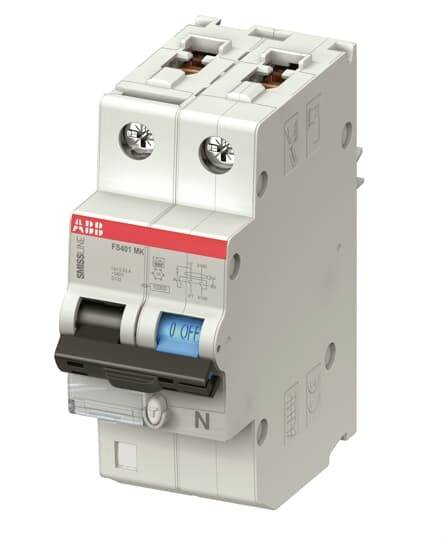

ABB 2CCL562310E1165 FID zaštitna sklopka/zaštitna sklopka za vodove za miješane frekvencije 16 A 0.03 A
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Karakteristike okidanja
B
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
16 A
Nazivni napon (detalji)
240 V
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Nazivni napon (detalji)
240 V
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Karakteristike okidanja
B
- Nazivna diferencijalna struja
0.03 A
- Sadržaj
1 St.
- Nazivna struja
16 A
- Nazivna struja - zaokružena
16 A
- Izvedba
za miješane frekvencije
AC
91 mm
16 A
240 V
B
500 V
0.03 A
F
3 kA
3
3
2
2
50/60 Hz
IP20
1
TRUE
25 kA
0-35 mm²
0-35 mm²
TRUE
FALSE
2
TRUE
4 kV
75 kA
Short-time delayed
10 kA
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3117051 ABB 2CCL562310E1165 FID zaštitna sklopka/zaštitna sklopka za vodove za miješane frekvencije 16 A 0.03 A
Opis
FI/LS sklopke (RCBO) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Osiguravaju zaštitu jednofaznih strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom istosmjernom zaostalom strujom do 10 mA prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Oni su neosjetljiviji na neželjeno okidanje zbog kratkog vremenskog kašnjenja i mogu detektirati struje miješane frekvencije do 1kHz. Zadovoljavaju proizvodni standard IEC/EN 61009-1 (VDE 0664-20). Kontakt se ostvaruje izravno preko Smissline TP sustava utičnica, a kontakt vanjskog vodiča može se slobodno odabrati za jednofazne uređaje (L1, L2 ili L3)
