Name: 500 A 6 zatvarač, 4 otvarač, 2 otvarač Siemens 3KD44400PE100
Brand: Siemens
SKU: 2263596
Availability: BackOrder

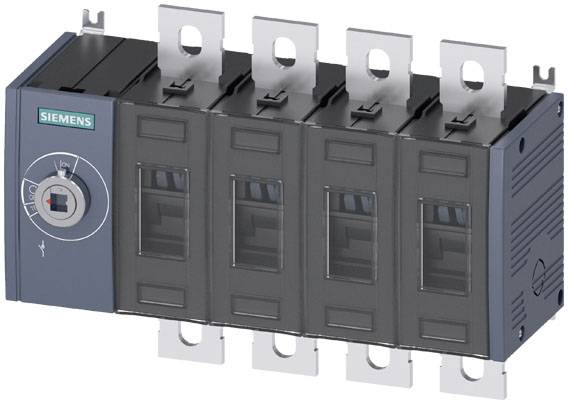

Siemensov prekidač nalazi se u pravokutnom, sivom kućištu s četiri prozirna odjeljka i metalnim učvršćenjima.

Shema električne struje s tri serijski spojena prekidača (1, 3, 5) i tri paralelno spojena prekidača (2, 4, 6) prema osiguračima N i Q.

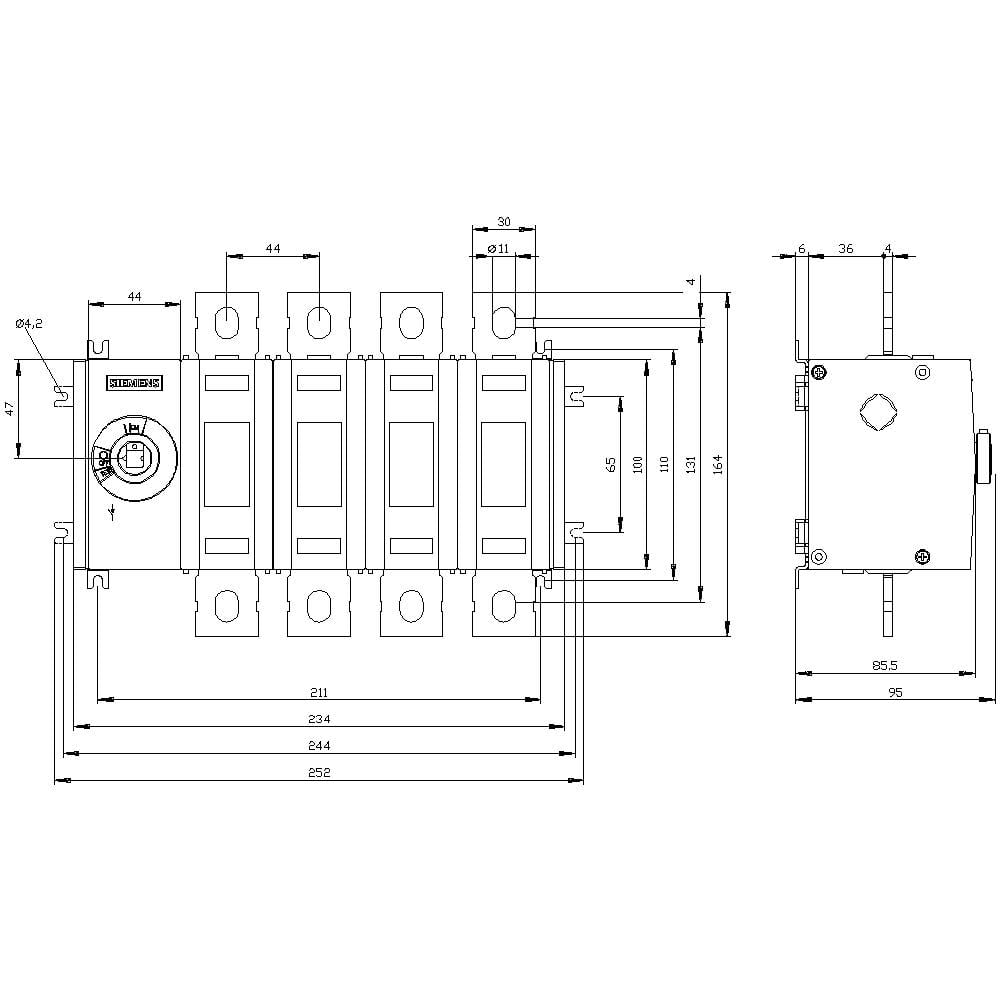

Tehnički nacrt električnog prekidača s mjerama u milimetrima. Prikazuje prednji i bočni pogled za planiranje instalacije.

1/3

Slika slična

Broj polova

Nazivna struja - zaokružena

500 A

Vrsta kontakta

6 zatvarač

4 otvarač

2 otvarač

Pogonski napon (detalji)

1000 V/AC

dim.

(Š x V x D) 234 x 164 x 93.5 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (725,00 € / komad)

725,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn zaslona / za rotacijski pogonski mehanizam spojnice vrata zaslona položaja sklopke: ON-OFF
Dizajn električnog priključka za glavni krug: ravni spoj
Veličina rastavljača sklopke: 3
Vrsta montaže: vijčana montaža
Podna montaža: da
Napon izolacije: 1000 V
Vrsta zaštite: IP00
Temperatura okoline tijekom rada: -25 ° C - +70 ° C
Gubitak snage maks .: 68,8 W
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 15000
Podnosivi napon impulsa: 12 kV

Vrsta kontakta: 6 zatvarač
4 otvarač
2 otvarač

Pogonski napon (detalji): 1000 V/AC

Broj polova: 4

dim.: (Š x V x D) 234 x 164 x 93.5 mm

Nazivna struja: 500 A

Nazivna struja - zaokružena: 500 A

Izvedba: Prednji pogon

Širina: 234 mm

Visina: 164 mm

Dubina: 93.5 mm

: 6

: 6

: 400 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: FALSE

: 400

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2263596 500 A 6 zatvarač, 4 otvarač, 2 otvarač Siemens 3KD44400PE100

Upute za rad i sigurnost

Upute za rad i sigurnost 2263596 500 A 6 zatvarač, 4 otvarač, 2 otvarač Siemens 3KD44400PE100

Opis

SWITCH-DISCONNECTOR 500A, FRAME SIZE 3, 4-POLE FRONT OPERATING LEFT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
