Name: 4-polni 630 A 8 zatvarač, 8 otvarač 690 V/AC Siemens 3KD46420QE100
Brand: Siemens
SKU: 1741391
Availability: BackOrder

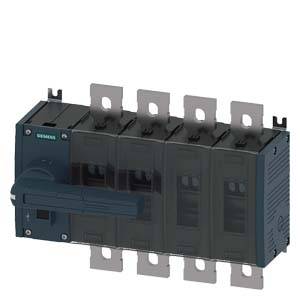

Električki prekidač sa šest priključaka, proizveden od strane Siemensa, prikazuje komponente za industrijske primjene.

Shema prikazuje serijski spoj s numeriranim pozadinskim kontaktima od 1 do 6 i N-kontaktom, povezanim preko poprečnih žica.

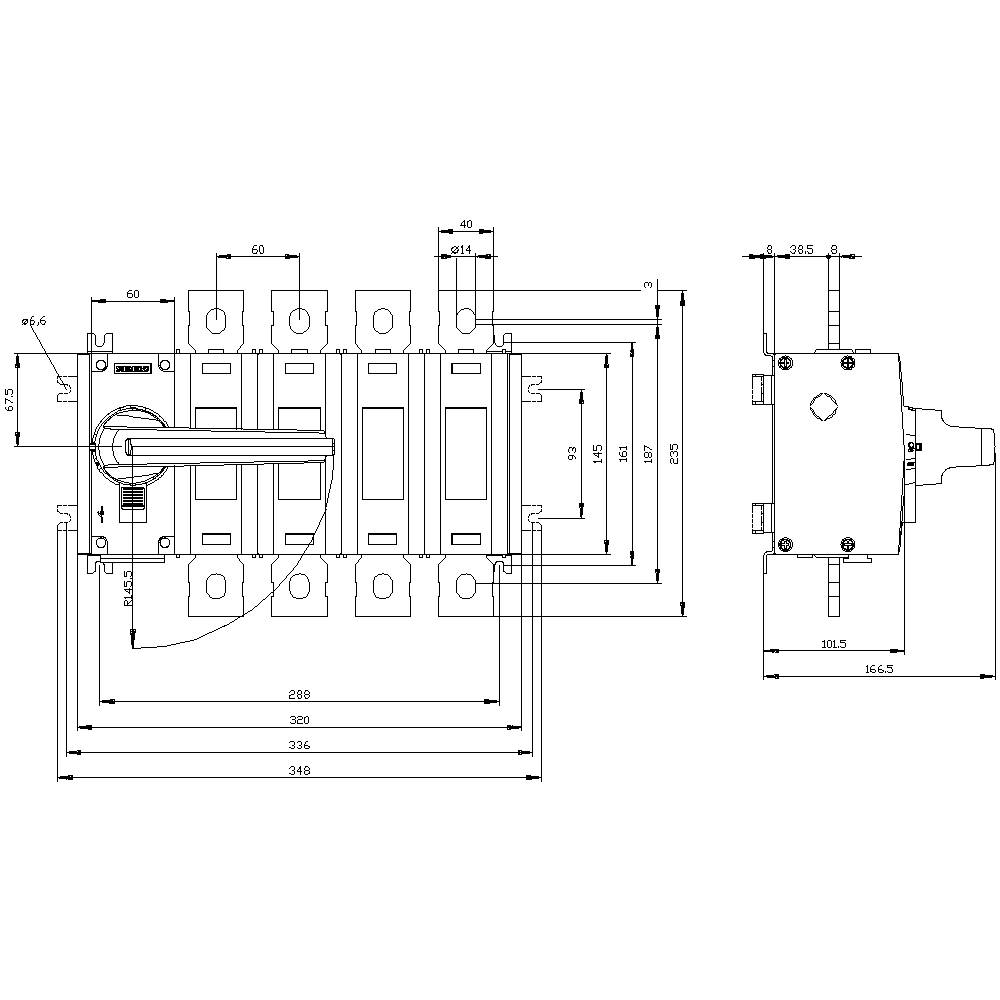

Tehnički nacrt sklopke s dimenzijskim oznakama u milimetrima. Prikazuje prednji i bočni pogled, uključujući razmake između provrta.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

630 A

Vrsta kontakta

8 zatvarač

8 otvarač

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.159,00 € / komad)

1.159,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 12 kV
mehanički vijek: 8000
električni vijek: 1000
Boja pogona: siva
Gubitak snage: 68 W.
Izvođenje električne veze: ravni spoj
Veličina rasklopnog rastavljača: 4
Vrsta učvršćenja: pričvršćivanje vijcima

Vrsta kontakta: 8 zatvarač
8 otvarač

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 4

dim.: (Š x V x D) 320 x 235 x 166.5 mm

Nazivna struja: 630 A

Nazivna struja - zaokružena: 630 A

Izvedba: Prekidač

Širina: 320 mm

Visina: 235 mm

Dubina: 166.5 mm

: 8

: 8

: 630 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 630 A

: 355 kW

: FALSE

: 630

: Other

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Vrsta kontakta

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE100

Kataloški br.:1735767

Dostava sri,02.12.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE400

Kataloški br.:1735768

Dostava sri,02.12.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE100

Kataloški br.:1735769

Dostava čet,19.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE400

Kataloški br.:1751265

Dostava čet,19.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE100

Kataloški br.:1748631

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE200

Kataloški br.:1735763

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE100

Kataloški br.:1735764

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE200

Kataloški br.:1735765

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30320NE100

Kataloški br.:1702364

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30322NE100

Kataloški br.:1735766

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1741391 4-polni 630 A 8 zatvarač, 8 otvarač 690 V/AC Siemens 3KD46420QE100

Upute za rad i sigurnost

Upute za rad i sigurnost 1741391 4-polni 630 A 8 zatvarač, 8 otvarač 690 V/AC Siemens 3KD46420QE100

Opis

Prekidač 630A, dim. 4, 4-polni pogon na prednjim kotačićima dovršena Kompletna jedinica s izravnim pogonom sive Priključak-razdjelnik 3KD ravnog spoja do 1600 A kao snažan glavni, zaustavni prekid ili prekidač za popravak. Razdjelnici prekidača Siemens 3KD do 1600 A pouzdano pružaju osobnu zaštitu i osiguravaju visoku dostupnost sustava u industriji, infrastrukturi i zgradama. Kao glavni, sigurnosni prekidač ili prekidač za popravak, razdjelnici prekidača 3KD pouzdano mijenjaju električnu opremu pod opterećenjem i osiguravaju funkciju prekida napajanja i krugove u niskonaponskim krugovima. 1. Pouzdana zaštita od električnih nesreća. 2. Robusna tehnologija za visoku dostupnost sustava. 3. Svestrana upotreba s promjenjivom vezom i tipovima pogona. 4. Jednostavno postavljanje dodatnih funkcija kroz opsežnu dodatnu opremu. 5. Brzo ugradnja na DIN tračnicu za veličine do 200 A. 6. Učinkovito inženjerstvo kroz opsežne CAx podatke. 7. Jednostavna dokumentacija s ručnim konfiguratorom. 8. Pogodan za vjetroelektrane i solarne sustave. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
