Name: 4-polni 32 A 4 prebacivanje 690 V/AC Siemens 3KF14034LB11
Brand: Siemens
SKU: 1743655
Availability: BackOrder

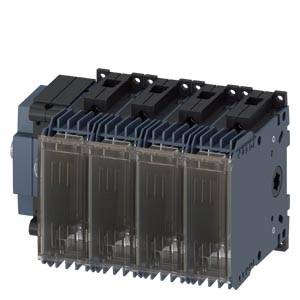

Električki element s četiri prozirne poklopce, dio modulskog sklopnog sustava koji se koristi u industrijskim primjenama.

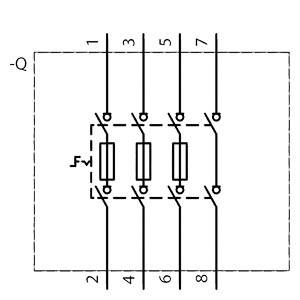

Shematski prikaz sklopa s četiri paralelna otpornika, numerirani od 1 do 8. Prikazano je da su svi spojeni na zajednički čvor.

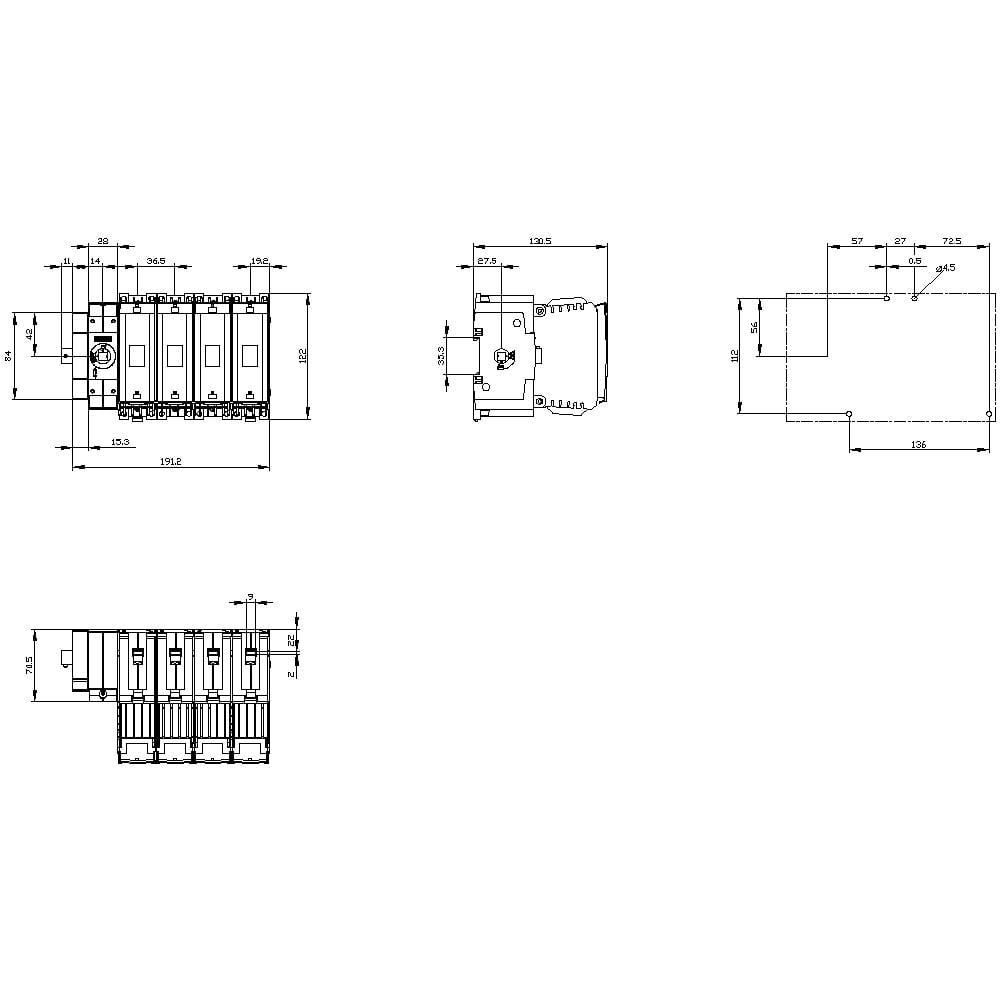

Tehnički nacrt električnog prekidača s prednjim, bočnim i tlocrtnim pogledom. Dimenzije i razmaci su detaljno naznačeni.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

32 A

Vrsta kontakta

4 prebacivanje

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (249,99 € / komad)

249,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 12 kV
mehanički vijek: 15000
električni vijek: 10000
Način ugradnje: montaža na pod i brzo pričvršćivanje na 35 mm šinu
Izvođenje električne veze: stezaljka stezaljka
Veličina okvira prekidača: 1
Gubitak snage: 20,7 W

Vrsta kontakta: 4 prebacivanje

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 4

dim.: (Š x V x D) 203.8 x 122 x 130.5 mm

Nazivna struja: 32 A

Nazivna struja - zaokružena: 32 A

Izvedba: 3KF prekidači s osiguračima

Širina: 203.8 mm

Visina: 122 mm

Dubina: 130.5 mm

: Other

: 32 A

: 4

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Frame clamp

: TRUE

: Other

: TRUE

: TRUE

: 15 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Left

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743655 4-polni 32 A 4 prebacivanje 690 V/AC Siemens 3KF14034LB11

Upute za rad i sigurnost

Upute za rad i sigurnost 1743655 4-polni 32 A 4 prebacivanje 690 V/AC Siemens 3KF14034LB11

Opis

Prekidač s osiguračem 32A, veličina 1, 4-pinski za NH osigurač GR. 000 Pogon na lijevu stranu, lijevi Osnovni uređaj bez ručke Rastavljač prekidača 3KF okvira okvira sa osiguračima kao glavni, ISKLJUČENO ISKLJUČENJE ili prekidač za popravak. Ovisno o njihovoj veličini, razdjelnici prekidača 3KF omogućuju uključivanje i isključivanje nazivne struje između 32 i 800 A. Osim toga, oni formiraju sigurnosnu izolacijsku funkciju u svim niskonaponskim krugovima. Prekidači s prekidačima 3KF s osiguračima optimizirani su za zahtjevne primjene u kojima se koriste NH osigurači. 1. Rastavljači s promjenjivim teretnim prekidačima s priključkom na vratima ili izravnim pogonom u pet veličina. 2. Jednostavno postavljanje funkcija kroz opsežan pribor. 3. Pouzdana zaštita od prometnih nesreća zbog funkcionalnosti zaključavanja, zaštite kontakta i automatskog zaključavanja poklopca osigurača kada je uključen. 4. Robusna tehnologija s visokim otporom kratkog spoja za visoku dostupnost sustava. 5. Brzo ugradnja na DIN tračnicu za veličine do 80 A. 6. Učinkovito inženjerstvo s opsežnim CAx podacima. 7. Sigurna zaštita čak i za vjetroturbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
