Name: 4-polni 16 mm² 32 A 690 V/AC Vrsta provodnika = N Siemens 3LD32100TL05
Brand: Siemens
SKU: 1703077
Availability: BackOrder

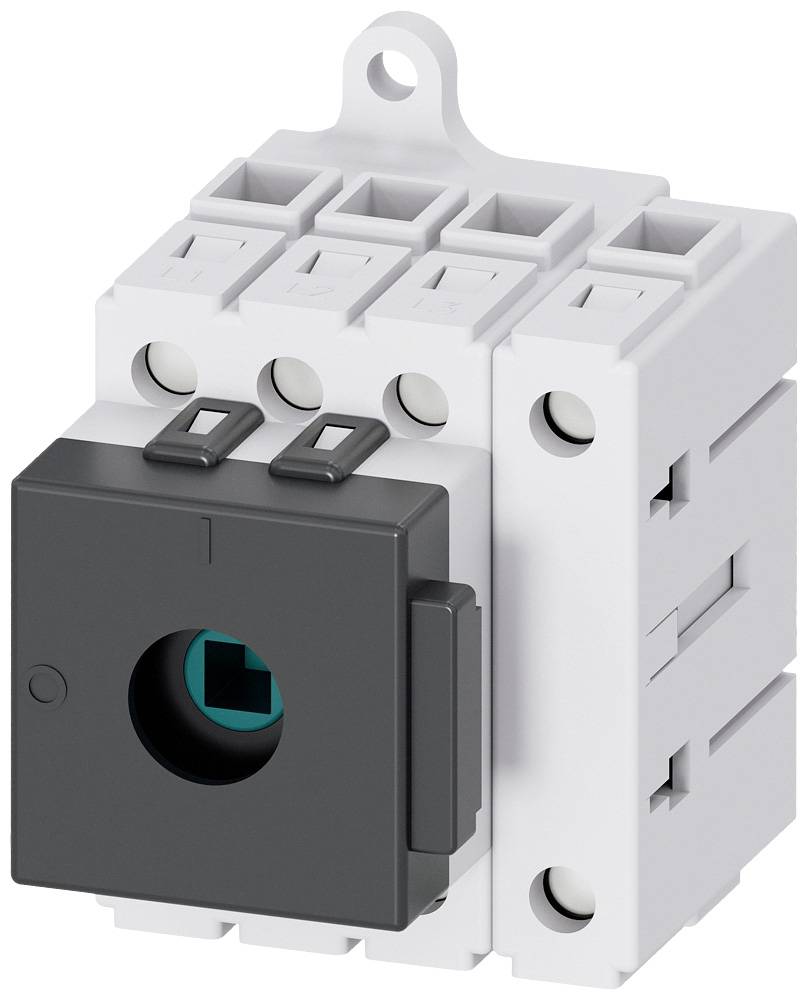

Trofazni električni kontaktor u plastičnom kućištu, pogodan za upravljanje električnim strujnim krugovima.

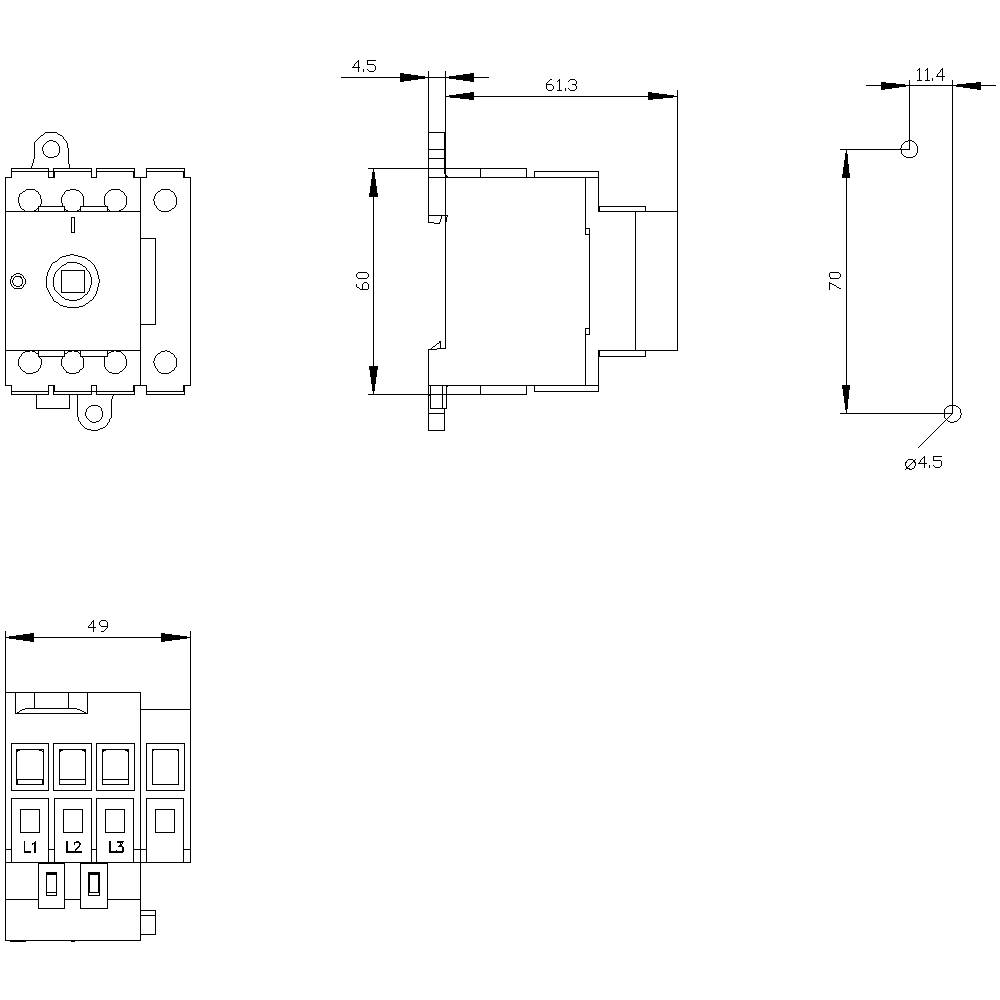

Tehnički nacrt električnog komponenta. Dimenzije su 70 mm visine, 61,3 mm duljine i 49 mm širine. Prikazuje priključke L1, L2, L3, N.

1/2

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

32 A

Pogonski napon (detalji)

690 V/AC

Poprečni presjek

16 mm²

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,25.11.

Broj

kom. - zaliha Njemačka

Ukupno (49,99 € / komad)

49,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 690 V.
Radna frekvencija: 50/60 Hz
Temperatura okoline: -25 ° C - +55 ° C
Otpor prenaponskog napona: 6 kV
mehanički vijek: 100000
električni vijek: 6000
Gubitak snage: 7,2 W

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Poprečni presjek: 16 mm²

Broj polova: 4

dim.: (Š x V x D) 49 x 60 x 64 mm

Nazivna struja: 32 A

Nazivna struja - zaokružena: 32 A

Izvedba: Prekidač

Vrsta provodnika: N

Širina: 49 mm

Visina: 60 mm

Dubina: 64 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP20

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.5 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1703077 4-polni 16 mm² 32 A 690 V/AC Vrsta provodnika = N Siemens 3LD32100TL05

Upute za rad i sigurnost

Upute za rad i sigurnost 1703077 4-polni 16 mm² 32 A 690 V/AC Vrsta provodnika = N Siemens 3LD32100TL05

Opis

Prekidači prekidača 3LD3, Iu 32 A 3-polna glavna sklopka + N Nazivna pogonska snaga za AC-23 A pri 400V 11,5kW Montaža razdjelnika Osnovni prekidač bez preklopnog pogona Glavni i vanjski prekidač za isključivanje 3LD za sigurno razdvajanje opterećenja u različitim okruženjima. Aplikacije 3LD3 razdjelnika snage su različite. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD3 također su predodređeni za upotrebu kontrolnih ormara, posebno za primjene u malim strojevima (npr. Pile, kompresori, pumpe, mješalice betona, bušilice, glodalice i strojevi za obradu drveta). Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrani zahvaljujući lokalnim odobrenjima. 3. Mehanička veličina za pet električnih veličina. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 63 A zbog blokade rotacijskog pogona. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
