Name: 4-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30422NE100
Brand: Siemens
SKU: 1735774
Availability: BackOrder

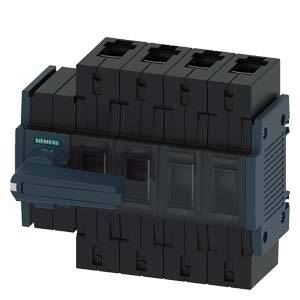

Crni i sivi Siemens prekidač snage s nekoliko priključnih stezaljki, pogodan za industrijske električne sustave.

Električna shema sa šest vertikalnih linija numeriranih od 1 do N. Linije su povezane isprekidanim horizontalnim linijama, a strelice pokazuju električne pozicije sklopova.

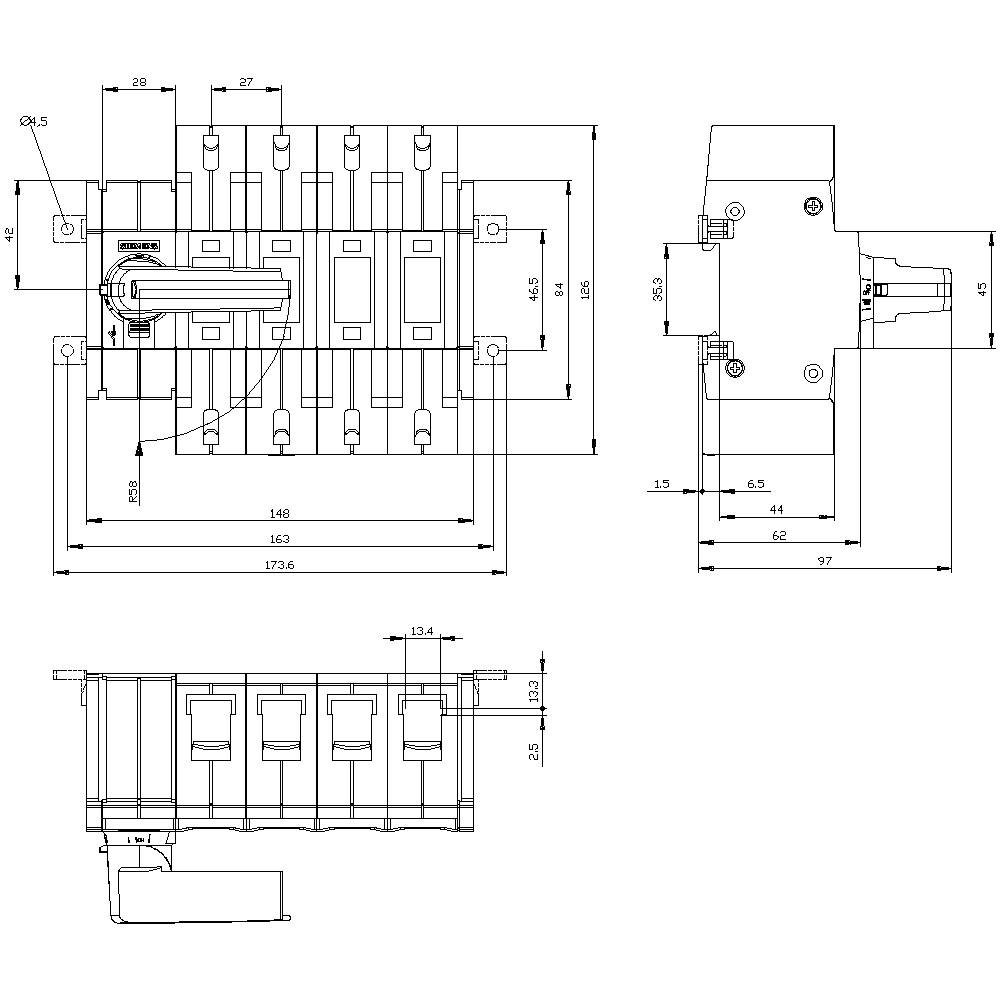

Tehnički nacrt električnog prekidača s mjerama u milimetrima; prikazuje prednji, bočni i gornji pogled.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

100 A

Vrsta kontakta

4 prebacivanje

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (255,00 € / komad)

255,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 8 kV
mehanički vijek: 15000
električni vijek: 1500
Boja pogona: siva
Gubitak snage: 7,2 W
Izvođenje električne veze: stezaljka stezaljka
Veličina rasklopnog rastavljača: 2
Vrsta ugradnje: vijak i ugradbena šina 35 mm

Vrsta kontakta: 4 prebacivanje

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 4

dim.: (Š x V x D) 148 x 126 x 97 mm

Nazivna struja: 100 A

Nazivna struja - zaokružena: 100 A

Izvedba: Prekidač

Širina: 148 mm

Visina: 126 mm

Dubina: 97 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 100

: Other

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Vrsta kontakta

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE100

Kataloški br.:1735767

Dostava sri,02.12.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE400

Kataloški br.:1735768

Dostava sri,02.12.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE100

Kataloški br.:1735769

Dostava čet,19.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE400

Kataloški br.:1751265

Dostava čet,19.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE100

Kataloški br.:1748631

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE200

Kataloški br.:1735763

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE100

Kataloški br.:1735764

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE200

Kataloški br.:1735765

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30320NE100

Kataloški br.:1702364

Dostava čet,19.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30322NE100

Kataloški br.:1735766

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1735774 4-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30422NE100

Upute za rad i sigurnost

Upute za rad i sigurnost 1735774 4-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30422NE100

Opis

Prekidač 100A, dim. 2, 4-polni pogon na prednjim kotačima dovršena Kompletna jedinica s izravnim pogonom sive Terminal okvira 3KD prekidač-rastavljač do 1600 A kao snažan glavni, zaustavni prekid ili prekidač za popravak. Razdjelnici prekidača Siemens 3KD do 1600 A pouzdano pružaju osobnu zaštitu i osiguravaju visoku dostupnost sustava u industriji, infrastrukturi i zgradama. Kao glavni, sigurnosni prekidač ili prekidač za popravak, razdjelnici prekidača 3KD pouzdano mijenjaju električnu opremu pod opterećenjem i osiguravaju funkciju prekida napajanja i krugove u niskonaponskim krugovima. 1. Pouzdana zaštita od električnih nesreća. 2. Robusna tehnologija za visoku dostupnost sustava. 3. Svestrana upotreba s promjenjivom vezom i tipovima pogona. 4. Jednostavno postavljanje dodatnih funkcija kroz opsežnu dodatnu opremu. 5. Brzo ugradnja na DIN tračnicu za veličine do 200 A. 6. Učinkovito inženjerstvo kroz opsežne CAx podatke. 7. Jednostavna dokumentacija s ručnim konfiguratorom. 8. Pogodan za vjetroelektrane i solarne sustave. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
