Name: 3-polni 63 A 3 prebacivanje 690 V/AC Siemens 3KD26342ME400
Brand: Siemens
SKU: 1735741
Availability: BackOrder

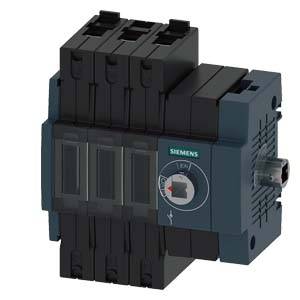

Tropolni zaštitni prekidač tvrtke Siemens s bočnim okretnim prekidačem za upravljanje električnim strujnim krugovima.

Električki plan pokazuje šest sklopki poredanih u nizu, numeriranih od 1 do 6. Sklopke su međusobno povezane linijama između kontakata. Lijeva strana označena je kao '-Q'.

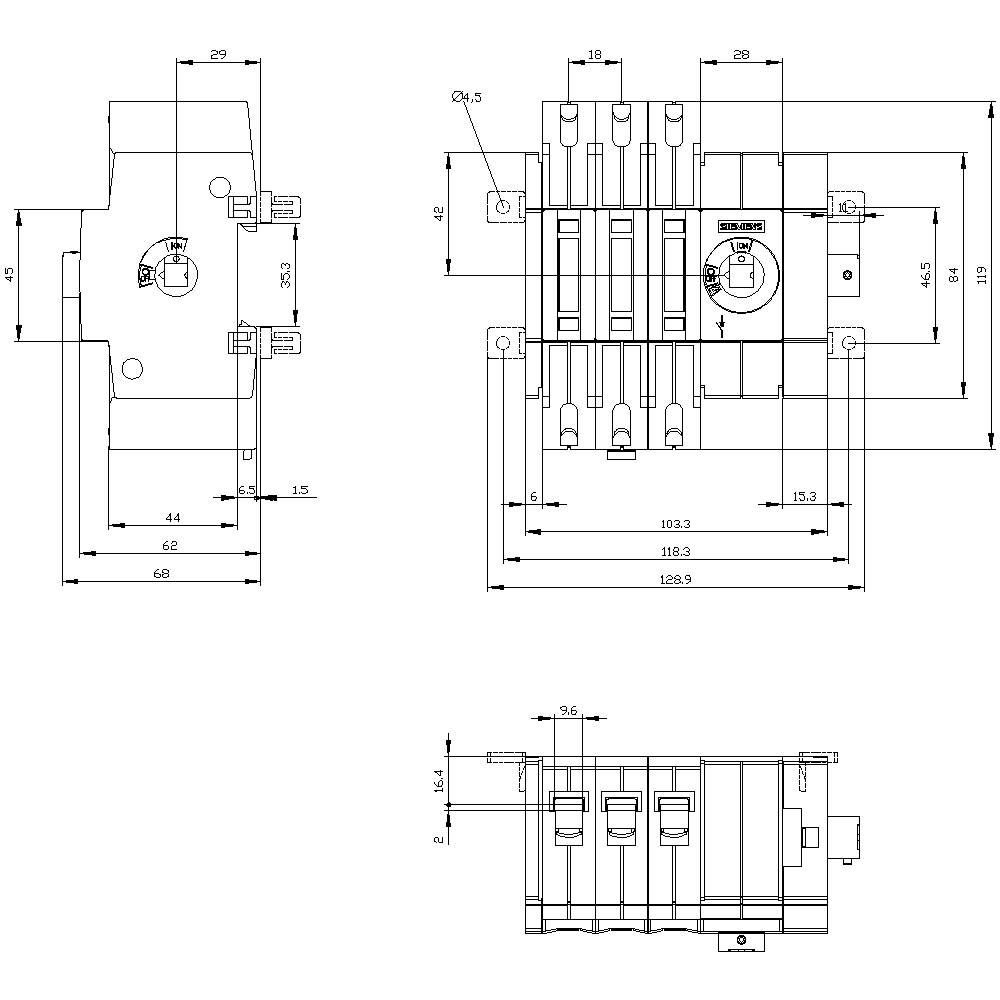

Tehnički nacrt električnog prekidača s mjerama. Prikazuje prednji, bočni i pogled odozgo. Mjere su u milimetrima.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

63 A

Vrsta kontakta

3 prebacivanje

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (104,99 € / komad)

104,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 8 kV
mehanički vijek: 15000
električni vijek: 6000
Gubitak snage: 3 W
Izvođenje električne veze: stezaljka stezaljka
Veličina okvira prekidača: 1
Vrsta ugradnje: vijak i ugradbena šina 35 mm

Vrsta kontakta: 3 prebacivanje

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 3

dim.: (Š x V x D) 103.3 x 119 x 69.5 mm

Nazivna struja: 63 A

Nazivna struja - zaokružena: 63 A

Izvedba: Prekidač

Širina: 103.3 mm

Visina: 119 mm

Dubina: 69.5 mm

: 0

: 0

: 63 A

: 3

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 30 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: 30 kW

: FALSE

: 63

: Other

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Vrsta kontakta

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE100

Kataloški br.:1735767

Dostava uto,01.12.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE400

Kataloški br.:1735768

Dostava uto,01.12.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE100

Kataloški br.:1735769

Dostava uto,17.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE400

Kataloški br.:1751265

Dostava uto,17.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE100

Kataloški br.:1748631

Dostava pon,16.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE200

Kataloški br.:1735763

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE100

Kataloški br.:1735764

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE200

Kataloški br.:1735765

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30320NE100

Kataloški br.:1702364

Dostava uto,17.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30322NE100

Kataloški br.:1735766

Dostava pon,16.11.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1735741 3-polni 63 A 3 prebacivanje 690 V/AC Siemens 3KD26342ME400

Upute za rad i sigurnost

Upute za rad i sigurnost 1735741 3-polni 63 A 3 prebacivanje 690 V/AC Siemens 3KD26342ME400

Opis

Rastavljač 63A, mod. 1, 3-polni bočni pogon desno Osnovna jedinica bez ručke Okvir za okretanje 3KD prekidač prekidača do 1600 A kao snažan glavni, zaustavni prekid ili prekidač za popravak. Razdjelnici prekidača Siemens 3KD do 1600 A pouzdano pružaju osobnu zaštitu i osiguravaju visoku dostupnost sustava u industriji, infrastrukturi i zgradama. Kao glavni, sigurnosni prekidač ili prekidač za popravak, razdjelnici prekidača 3KD pouzdano mijenjaju električnu opremu pod opterećenjem i osiguravaju funkciju prekida napajanja i krugove u niskonaponskim krugovima. 1. Pouzdana zaštita od električnih nesreća. 2. Robusna tehnologija za visoku dostupnost sustava. 3. Svestrana upotreba s promjenjivom vezom i tipovima pogona. 4. Jednostavno postavljanje dodatnih funkcija kroz opsežnu dodatnu opremu. 5. Brzo ugradnja na DIN tračnicu za veličine do 200 A. 6. Učinkovito inženjerstvo kroz opsežne CAx podatke. 7. Jednostavna dokumentacija s ručnim konfiguratorom. 8. Pogodan za vjetroelektrane i solarne sustave. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
