Name: 3-polni 400 A 8 zatvarač, 8 otvarač 690 V/AC Siemens 3KF43402LF11
Brand: Siemens
SKU: 1744541
Availability: BackOrder

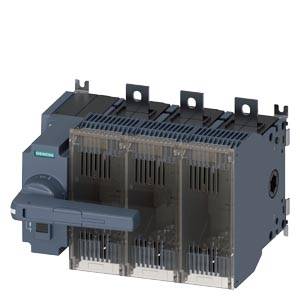

Elektronički prekidač s više priključaka, upravljačkom polugom sa strane. Služi za regulaciju električnih struja.

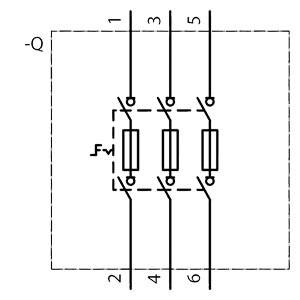

Elektrotehnička shema prikazuje tri utičnice poredane u nizu, povezane pomičnim kontaktima. Prikazani su numerirani priključci 1-6.

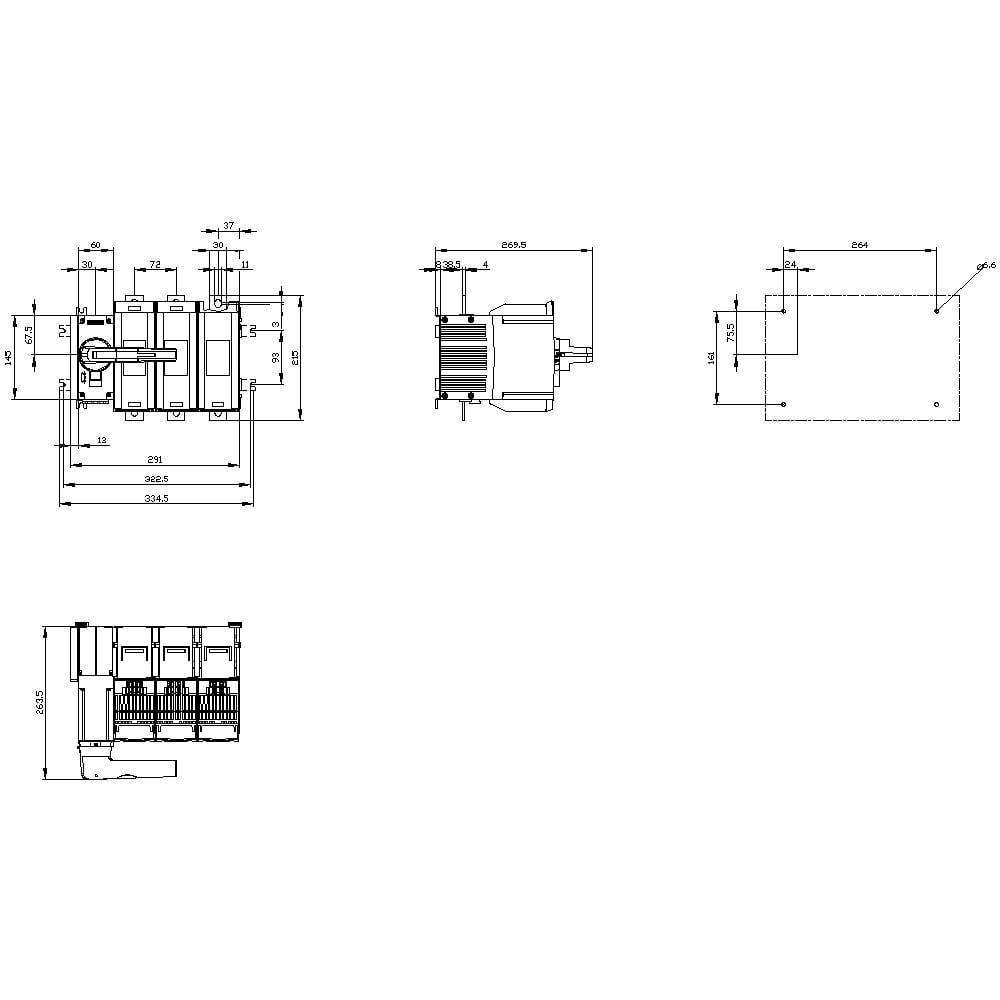

Tehnički crtež prikazuje električnu razvodnu ploču s dimenzijama i pogledima sprijeda, odozgo i sa strane za potrebe instalacije.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

400 A

Vrsta kontakta

8 zatvarač

8 otvarač

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (839,00 € / komad)

839,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Boja pogona: siva
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 12 kV
mehanički vijek: 8000
električni vijek: 3000
Vrsta pričvršćivanja: podno pričvršćivanje
Izvođenje električne veze: ravni spoj
Veličina rasklopnog rastavljača: 4
Gubitak snage: 180 W.

Vrsta kontakta: 8 zatvarač
8 otvarač

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 3

dim.: (Š x V x D) 291 x 215 x 269.6 mm

Nazivna struja: 400 A

Nazivna struja - zaokružena: 400 A

Izvedba: 3KF prekidači s osiguračima

Širina: 291 mm

Visina: 215 mm

Dubina: 269.6 mm

: Other

: 400 A

: 3

: 100 kA

: IP00

: NH1, NH2

: FALSE

: FALSE

: TRUE

: TRUE

: 220 kW

: 12 kA

: TRUE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744541 3-polni 400 A 8 zatvarač, 8 otvarač 690 V/AC Siemens 3KF43402LF11

Upute za rad i sigurnost

Upute za rad i sigurnost 1744541 3-polni 400 A 8 zatvarač, 8 otvarač 690 V/AC Siemens 3KF43402LF11

Opis

Prekidač s osiguračem 400A, dim. 4, 3-pol za NH osigurač Gr. 1 i 2 pogona na prednjim kotačima lijevo Kompletna jedinica s izravnim pogonom sive Plosnato spajanje Prekidač s osiguračima 3KF kao glavni, E-STOP ili prekidač za popravak. Ovisno o njihovoj veličini, razdjelnici prekidača 3KF omogućuju uključivanje i isključivanje nazivne struje između 32 i 800 A. Osim toga, oni formiraju sigurnosnu izolacijsku funkciju u svim niskonaponskim krugovima. Prekidači s prekidačima 3KF s osiguračima optimizirani su za zahtjevne primjene u kojima se koriste NH osigurači. 1. Rastavljači s promjenjivim teretnim prekidačima s priključkom na vratima ili izravnim pogonom u pet veličina. 2. Jednostavno postavljanje funkcija kroz opsežan pribor. 3. Pouzdana zaštita od prometnih nesreća zbog funkcionalnosti zaključavanja, zaštite kontakta i automatskog zaključavanja poklopca osigurača kada je uključen. 4. Robusna tehnologija s visokim otporom kratkog spoja za visoku dostupnost sustava. 5. Brzo ugradnja na DIN tračnicu za veličine do 80 A. 6. Učinkovito inženjerstvo s opsežnim CAx podacima. 7. Sigurna zaštita čak i za vjetroturbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
