Name: 3-polni 125 A 690 V/AC Siemens 3KF23120LF11
Brand: Siemens
SKU: 1705937
Availability: BackOrder

Siemensov prekidač snage s tri prozirna prekidača i metalnim priključcima gore.

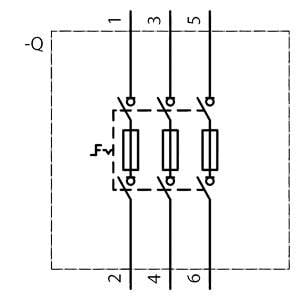

Shematski simbol trofaznog prekidača snage s otporom (W) u jednoj fazi. Priključci označeni brojevima 1, 2, 3, 4, 5, 6.

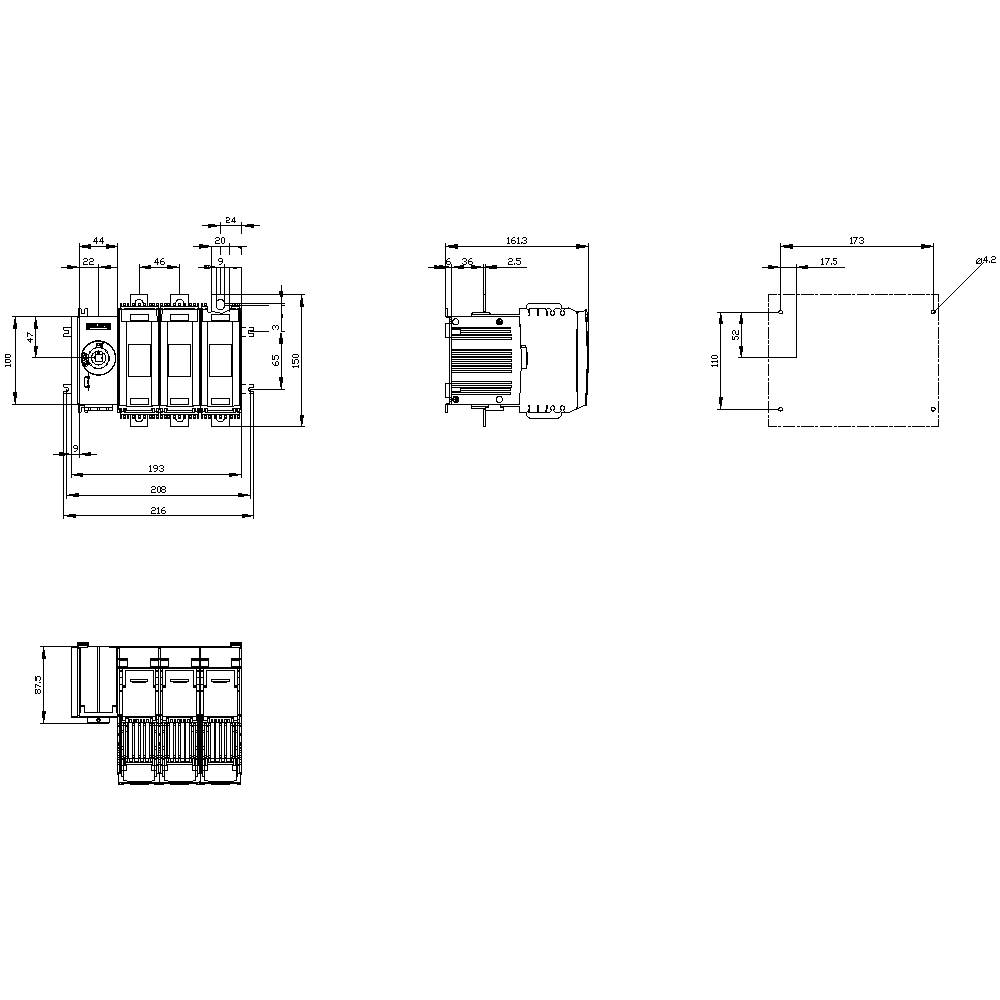

Tehnički nacrt električnog sklopnog uređaja s prednjom, bočnom i gornjom projekcijom, uključujući dimenzije i upute za montažu.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

125 A

Pogonski napon (detalji)

690 V/AC

dim.

(Š x V x D) 190 x 150 x 161.5 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (285,00 € / komad)

285,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 12 kV
mehanički vijek: 12000
električni vijek: 8000
Vrsta pričvršćivanja: podno pričvršćivanje
Izvođenje električne veze: ravni spoj
Veličina rasklopnog rastavljača: 2
Gubitak snage: 45,6 W

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 3

dim.: (Š x V x D) 190 x 150 x 161.5 mm

Nazivna struja: 125 A

Nazivna struja - zaokružena: 125 A

Izvedba: 3KF prekidači s osiguračima

Širina: 190 mm

Visina: 150 mm

Dubina: 161.5 mm

: Other

: 125 A

: 3

: 100 kA

: IP00

: NH000, NH00

: FALSE

: TRUE

: TRUE

: TRUE

: 55 kW

: 5 kA

: TRUE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1705937 3-polni 125 A 690 V/AC Siemens 3KF23120LF11

Upute za rad i sigurnost

Upute za rad i sigurnost 1705937 3-polni 125 A 690 V/AC Siemens 3KF23120LF11

Opis

Prekidač s osiguračem 125A, dim. 2, 3-pol za NH osigurač Gr. 000 i 00 Prekidač s prednjim kotačićem Osnovna jedinica bez ručke Ravna spojnica Prekidač s osiguračima 3KF kao glavni, E-STOP ili prekidač za popravak. Ovisno o njihovoj veličini, razdjelnici prekidača 3KF omogućuju uključivanje i isključivanje nazivne struje između 32 i 800 A. Osim toga, oni formiraju sigurnosnu izolacijsku funkciju u svim niskonaponskim krugovima. Prekidači s prekidačima 3KF s osiguračima optimizirani su za zahtjevne primjene u kojima se koriste NH osigurači. 1. Rastavljači s promjenjivim teretnim prekidačima s priključkom na vratima ili izravnim pogonom u pet veličina. 2. Jednostavno postavljanje funkcija kroz opsežan pribor. 3. Pouzdana zaštita od prometnih nesreća zbog funkcionalnosti zaključavanja, zaštite kontakta i automatskog zaključavanja poklopca osigurača kada je uključen. 4. Robusna tehnologija s visokim otporom kratkog spoja za visoku dostupnost sustava. 5. Brzo ugradnja na DIN tračnicu za veličine do 80 A. 6. Učinkovito inženjerstvo s opsežnim CAx podacima. 7. Sigurna zaštita čak i za vjetroturbine do 690 V + 10%. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
