Name: 250 A 4 prebacivanje Siemens 3KD38300NE100
Brand: Siemens
SKU: 2263581
Availability: BackOrder

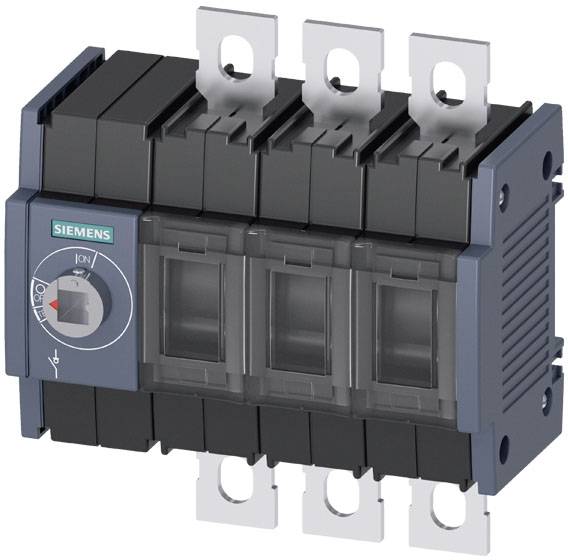

Siemensovi prekidači snage u crnoj i sivoj boji, s preklopkom za 'I' (Uključeno) i 'O' (Isključeno) te četiri kontaktne točke gore i dolje.

Shematski prikaz sklopova s šest čvornih točaka, numeriranih od 1 do 6, i poveznicom do '-Q'. Poveznice su postavljene vertikalno i horizontalno.

Tehnički nacrt električnog prekidača s dimenzijama i oznakama. Prednji i bočni prikaz su prikazani s detaljnim mjerama.

1/3

Slika slična

Broj polova

Nazivna struja - zaokružena

250 A

Vrsta kontakta

4 prebacivanje

Pogonski napon (detalji)

1000 V/AC

dim.

(Š x V x D) 121 x 168 x 68 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (295,00 € / komad)

295,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn zaslona / za rotacijski pogonski mehanizam spojnice vrata zaslona položaja sklopke: ON-OFF
Dizajn električnog priključka za glavni krug: ravni spoj
Veličina rastavljača sklopke: 2
Način pričvršćivanja: pričvršćivanje vijkom i DIN šinom 35 mm
Podna montaža: da
Napon izolacije: 1000 V
Vrsta zaštite: IP00
Temperatura okoline tijekom rada: -25 ° C - +70 ° C
Gubitak snage maks .: 24,6 W
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 15000
Podnosivi napon impulsa: 8 kV

Vrsta kontakta: 4 prebacivanje

Pogonski napon (detalji): 1000 V/AC

Broj polova: 3

dim.: (Š x V x D) 121 x 168 x 68 mm

Nazivna struja: 250 A

Nazivna struja - zaokružena: 250 A

Izvedba: Prednji pogon

Širina: 121 mm

Visina: 168 mm

Dubina: 68 mm

: 0

: 0

: 250 A

: 3

: IP00

: 4

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 90 kW

: FALSE

: 160

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2263581 250 A 4 prebacivanje Siemens 3KD38300NE100

Upute za rad i sigurnost

Upute za rad i sigurnost 2263581 250 A 4 prebacivanje Siemens 3KD38300NE100

Opis

SWITCH-DISCONNECTOR 250A, FRAME SIZE 2, 3-POLE FRONT OPERATING LEFT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL INCL. PHASE BARRIERS 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
