Name: 1409211 PRC 5-FT25-MC2,5-150 crna, plava boja, siva, smeđa boja, zelena, žuta Phoenix Contact Sadržaj: 10 St.
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

Crni, okrugli, višepolni utikač s pet utičnih mjesta, povezan snopom kabela u bojama označenim različitim bojama.

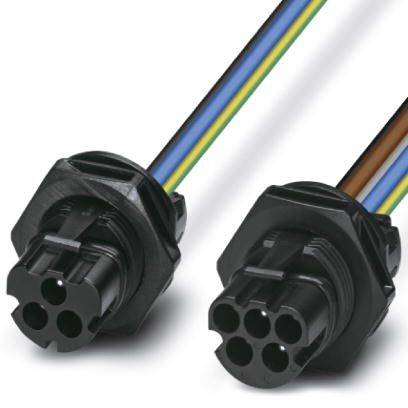

Dva crna okrugla konektorska spoja s šarenim kabelima. S lijeve strane su žuto-zeleno-plavi, a s desne strane smeđe-crno-plavi kabeli.

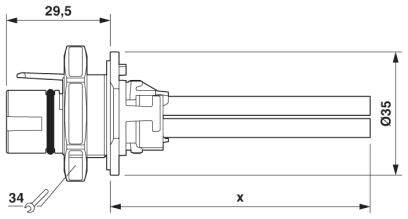

Tehnički nacrt mehaničkog dijela s mjerama: dužina 29,5 i promjer 35. Detaljni prikaz s oznakom 34.

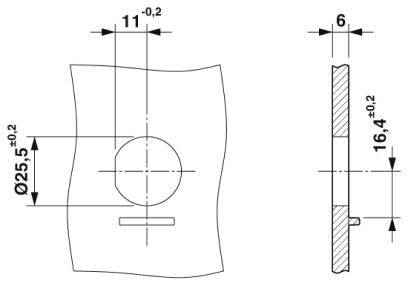

Tehnički nacrt dijela s preciznim mjerenjima: promjer 25,5 ±0,2 mm, visina 16,4 ±0,2 mm, udaljenosti 11 ±0,2 mm i 6 mm.

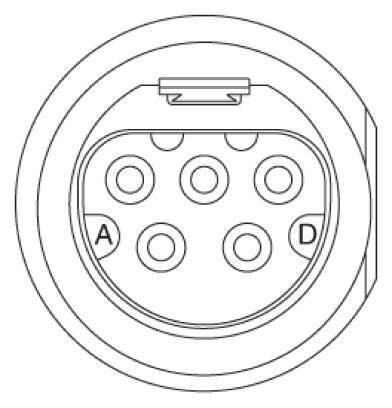

Shema priključka za punjenje električnih vozila s pet kružnih kontakata i dva pravokutna pola, označena slovima 'A' i 'D'.

1/5

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (144,99 € / komad)

144,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Materijal za kontakt nositelja: PPE
Materijal za brtve: EPDM
Materijal O-prstena: silikon
Priključak za materijal: PPE
Vrsta zaključavanja: snap zaključavanje
Ciklusi parenja: 100
Sila izvlačenja: 175 N ± 50 N
Snaga parenja: 40 N ± 10 N
Moment zatezanja: 2,5 Nm ± 0,1 Nm (zatezna matica zatezanja)
Pričvrsna matica ključa: 32 mm
Promjer žice uključujući izolaciju: 3,65 mm ± 0,15 mm

Tip: PRC 5-FT25-MC2,5-150

Vrsta proizvoda: okrugli konektori

Ukupan broj polova: 5

: IP66
IP68
IP69 k (u ugrađenom stanju)
IP65

Priključak: krimp

Nazivni napon: 690 V/AC

Boja: crna
plava boja
siva
smeđa boja
zelena
žuta

Presjek priključka: 2.5 mm²

Nazivni napon: 690 V

Nazivna struja: 24 A

Materijal kućišta: PPE

Proizvođač-br. dijela: 1409211

Sadržaj: 10 St.

Kontaktni materijal: Cu-legura, pozlaćena

Broj polova: 5

Širina: 35 mm

Visina: 35 mm

Dužina: 29.5 mm

Konstrukcija: muški kontakt

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209169 1409211 PRC 5-FT25-MC2,5-150 crna, plava boja, siva, smeđa boja, zelena, žuta Phoenix Contact Sadržaj: 10 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2209169 1409211 PRC 5-FT25-MC2,5-150 crna, plava boja, siva, smeđa boja, zelena, žuta Phoenix Contact Sadržaj: 10 St.

Opis

Okrugli utikač (strana uređaja), utikač utikača stražnje stijenke, kućište materijala: PPE, boja: crna, broj polova: 5, presjek žice maks .: 2,5 mm², nazivni napon: 690 V AC, nazivna struja: 24 A, vrsta priključka: preklopni priključak, vrsta kontakta: pin, dužina kabela : 150
