Name: 100 A 4 prebacivanje Siemens 3KD30302ME200
Brand: Siemens
SKU: 2263572
Availability: BackOrder

Crni i sivi Siemens prekidač snage s uključenim preklopnikom u sredini, korišten za električne zaštitne mjere.

'Shematski prikaz pokazuje vertikalnu povezanost šest točaka. Vertikalne linije protežu se odozgo prema dolje: 1, 2, 3, 4, 5, 6.'

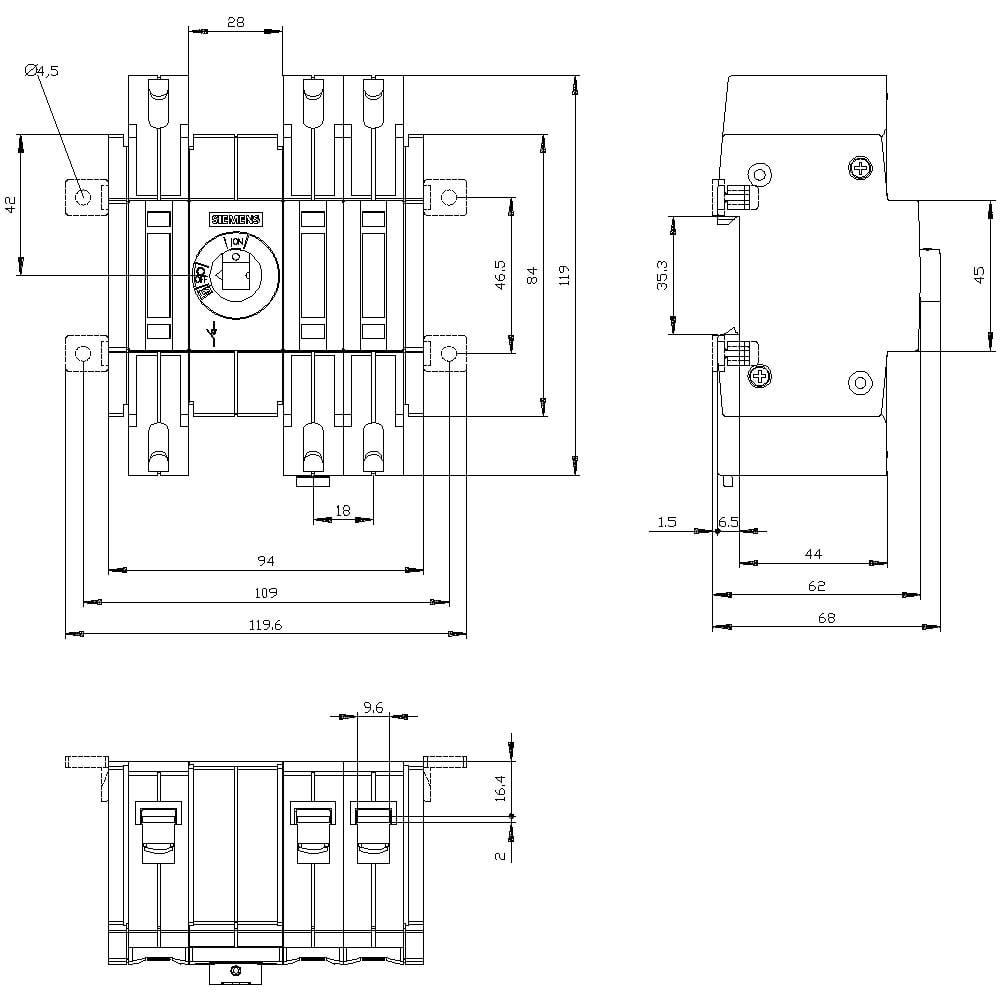

Tehnički nacrt električnog prekidača s detaljnim mjerama i pogledima, prikazuje prednji, bočni i pogled odozgo.

1/3

Slika slična

Broj polova

Nazivna struja - zaokružena

100 A

Vrsta kontakta

4 prebacivanje

Pogonski napon (detalji)

1000 V/AC

dim.

(Š x V x D) 94 x 119 x 68 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (139,99 € / komad)

139,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn zaslona / za rotacijski pogonski mehanizam spojnice vrata zaslona položaja sklopke: ON-OFF
Projekt električnog priključka za glavni krug: stezaljka kutije
Veličina rastavljača sklopke: 1
Način pričvršćivanja: pričvršćivanje vijkom i DIN šinom 35 mm
Podna montaža: da
Napon izolacije: 1000 V
Vrsta zaštite: IP20
Temperatura okoline tijekom rada: -25 ° C - +70 ° C
Gubitak snage maks .: 7,5 W
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 15000
Podnosivi napon impulsa: 8 kV

Vrsta kontakta: 4 prebacivanje

Pogonski napon (detalji): 1000 V/AC

Broj polova: 3

dim.: (Š x V x D) 94 x 119 x 68 mm

Nazivna struja: 100 A

Nazivna struja - zaokružena: 100 A

Izvedba: Prednji pogon

Širina: 94 mm

Visina: 119 mm

Dubina: 68 mm

: 0

: 0

: 100 A

: 3

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 80

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2263572 100 A 4 prebacivanje Siemens 3KD30302ME200

Upute za rad i sigurnost

Upute za rad i sigurnost 2263572 100 A 4 prebacivanje Siemens 3KD30302ME200

Opis

SWITCH-DISCONNECTOR 100A, FRAME SIZE 1, 3-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE BOX TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
