Weidmüller 8924370000 VSPC 2SL 48VAC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (109,99 € / komad)
€
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller 8924370000 VSPC 2SL 48VAC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5 kA 1 St.
- VSPC 2SL 48VAC
Tehnički podaci
- Vrsta veze: može se uključiti u VSPC BASE
- Dizajn: stezaljka, ostalo
- Volumenski otpor: 4,7 Ω
- Ulazni napon, max. Ui: 86 V
- Maksimalni kontinuirani napon, Uc (AC): 60 V
- Maksimalni kontinuirani napon, Uc (DC): 85 V
- Temperatura skladištenja: -40 ° C do 80 ° C
- Nominalna struja IN: 250 mA
- Neto težina: 42 g
- Prikaz optičke funkcije: Ne.
- Broj polova: 1
- Razina zaštite UP (tip): ≤ 300 V
- Otpor prenaponske struje C1:<1 kA 8/20 μs
- Otpor prenaponske struje C2: 5 kA 8/20 μs
- Otpor prenaponske struje C3: 100 A 10/1000 μs
- Otpor prenaponske struje D1: 2,5 kA 10/350 μs
- Kategorija prenapona: III
- Stupanj zagađenja: 3
- Vrsta proizvoda
utični odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
razdjelni ormar
- Propuštanje
2.5 kA
- Nazivni napon
48 V/AC
68 V/DC
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
8924370000
- Vrsta
VSPC 2SL 48VAC
- Boja
narančasta
- dim.
(Š x V x D) 17.8 x 90 x 69 mm
- Širina
17.8 mm
- Visina
90 mm
- Dubina
69 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 258670 Weidmüller 8924370000 VSPC 2SL 48VAC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5
Upute za rad i sigurnost
Upute za rad i sigurnost 258670 Weidmüller 8924370000 VSPC 2SL 48VAC utični odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 2.5
Opis

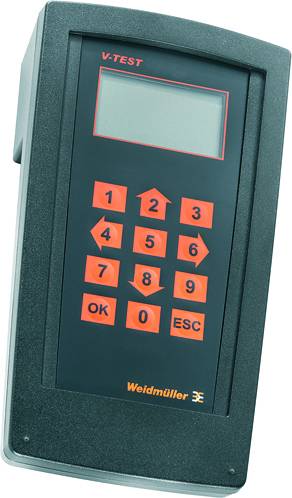

Zaštita od prenapona. Pravila za mjerenje, bez prikaza funkcije / funkcije prikaza. Sljedeći signali zaštićeni su binarnim signalima (SL - simetrično opterećenje): komutacijski signali sa i bez zajedničkog referentnog potencijala od 24 V, 5 V ... 60 V. Dvožični sustavi uglavnom su sa zajedničkim referentnim potencijalom binarnih senzora, aktuatora i pokazatelja poput: Položajni senzori, svjetlosne barijere, sklopnici, magnetni ventili, indikatorska svjetla itd. Utikač koji se može ukloniti, za neprekidno uključivanje i isključivanje bez impedance. Može se provjeriti pomoću V-TEST test uređaja. Dizajn koji štedi prostor za do 4 binarna signala. Izvedba sa PE zemaljskim priključkom za izbjegavanje interferencijskih struja u slučaju potencijalnih razlika. Može se koristiti u skladu s instalacijskim standardima IEC 62305 i IEC61643-22. (D1, C1, C2 i C3). Integrirano PE stopalo, sigurno ispušta do 20 kA (8/20 μs) i 2,5 kA (10/350 μs) u PE. Bojno kodiranje razina napona za brzu identifikaciju u upravljačkom ormaru. Sigurnosna funkcija kroz kodni element za različite razine napona.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Odvodnik prenapona, utični, zaštita od prenapona za: razvodni ormar Weidmüller VSPC 2SL 48VAC 8924370000 2.5 kA
