VOLTCRAFT DSA-3100 ručni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit ručni uređaj, multimetar-funkcije, spektral
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
173 kom. - zaliha Njemačka
Broj
Ukupno (635,00 € / komad)
635,00 €
sa PDV-om
Istaknuti proizvodi i detalji
VOTCRAFT DSA-3100 digitalni osciloskop 3 u 1
- 3-u-1 osciloskop, multimetar i analizator spektra
- 8,89 cm (3,5 inča) LCD zaslon u boji (320 x 240 piksela)
- USB-C® sučelje
Tehnički podaci
- Osciloskop:
- Širina pojasa od 100 MHz, 2 kanala
- Maks. brzina uzorkovanja 500 MSa/s
- Maks. duljina snimanja 8 K
- Frekvencija osvježavanja 10000 wfms/s
- USB-C® sučelje, podržava power bankove, povezivanje s PC softverom i funkciju samokalibracije
- Multimetar:
- KAT II 1000 V
- 20.000 znakova
- Automatska kontrola dometa
- True RMS
- Mjerne funkcije - napon, struja, otpor, ispitivanje dioda, ispitivanje uključenosti/isključenosti, ispitivanje kontinuiteta
- Funkcija zadržavanja (Hold)
- Relativna funkcija mjerenja
- Spektralni analizator:
- Frekvencijsko područje: 9 kHz – 3 GHz
- Frekvencijska rezolucija: 100 Hz
- Maks. DC ulazni napon: 50 VDC
- + DANL: (Ulazno slabljenje 0 dB, PA ISKLJUČEN, propusnost rezolucije 100 kHz, normalizacija na 1 Hz, 20°C - 30°C)
- 10 MHz do 2 GHz -130 dBm (tipično), <-120 dBm
- 2 GHz do 3 GHz -125 dBm (tipično), <-115 dBm
- Vrsta proizvoda
ručni osciloskop
- Pojasna širina
100 MHz
- Razina uzorkovanja po kanalu
500 MSa/s
- Razlučivost
8 Bit
- Veličina ekrana
8.89 cm
- Određene značajke osciloskopa
ručni uređaj
multimetar-funkcije
spektralni analizator
- Broj analognih ulaza maks.
2
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
10 mV/div～10 V/div
- Ulazna impendacija
1 MΩ±2%, parallel zu 16 pF±10 pF
- Ulazna veza
AC, uzemljenje
- Ulazni napon
Maks. 400 V (DC + AC, PK - PK)
- Opskrba naponom
DC 5VDC, 2A
- dim.
(D x Š x V) 198 x 38 x 96 mm
- Težina
0.6 kg
- Širina
38 mm
- Visina
96 mm
- Dužina
198 mm
- Sučelja
1 x USB 2.0 uređaj
- Dubina memorije/kanala
8 kpts
- Tip
DSA-3100
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3393783 VOLTCRAFT DSA-3100 ručni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit ručni uređaj, multimetar-funkcije, spektral
Upute za rad i sigurnost
Upute za rad i sigurnost 3393783 VOLTCRAFT DSA-3100 ručni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit ručni uređaj, multimetar-funkcije, spektral
Uvjeti garancije
Uvjeti garancije 3393783 VOLTCRAFT DSA-3100 ručni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit ručni uređaj, multimetar-funkcije, spektral
Preuzimanje datoteka
Preuzimanje datoteka 3393783 VOLTCRAFT DSA-3100 ručni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit ručni uređaj, multimetar-funkcije, spektral
Opis

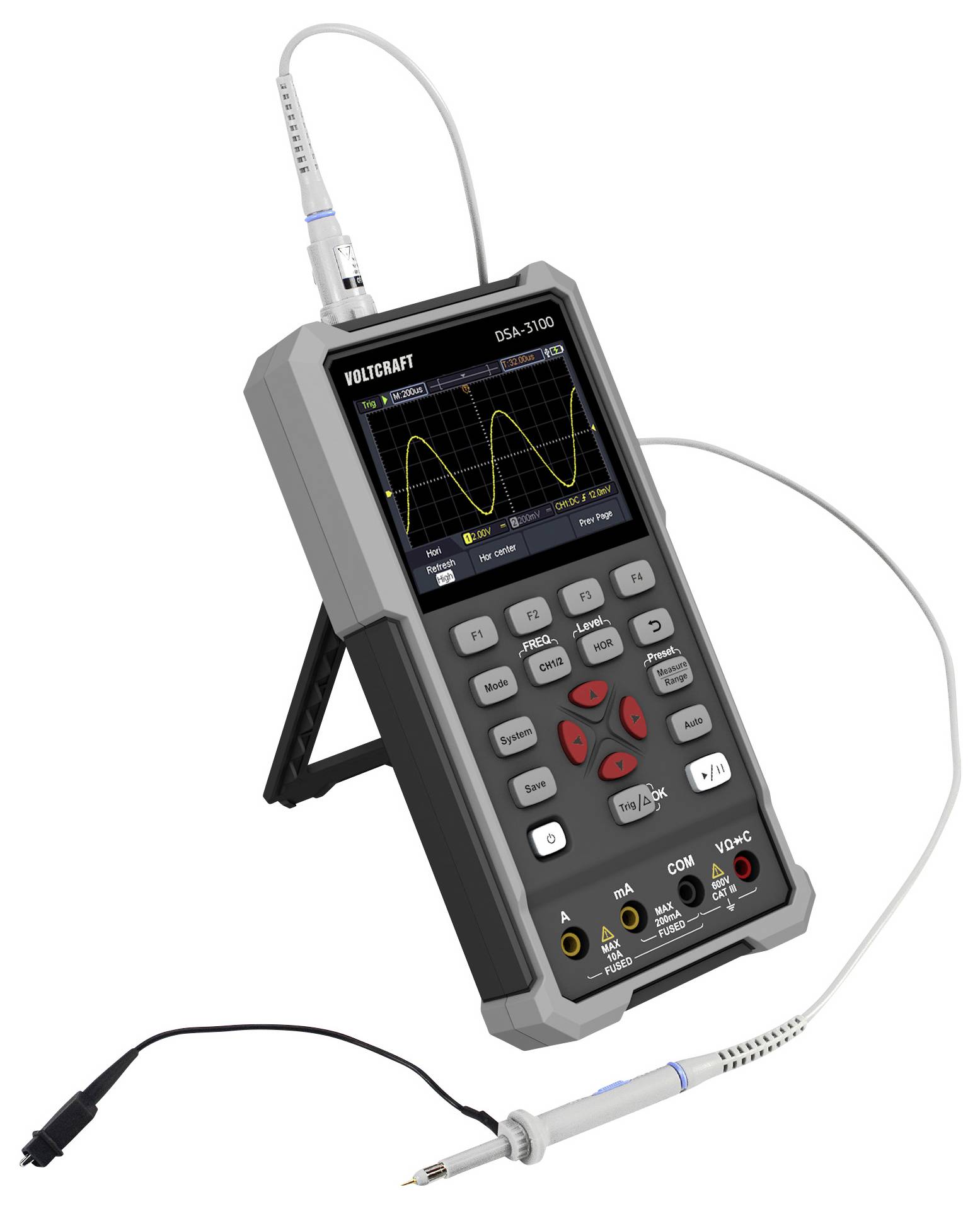

Digitalni osciloskop s trostrukom funkcijom

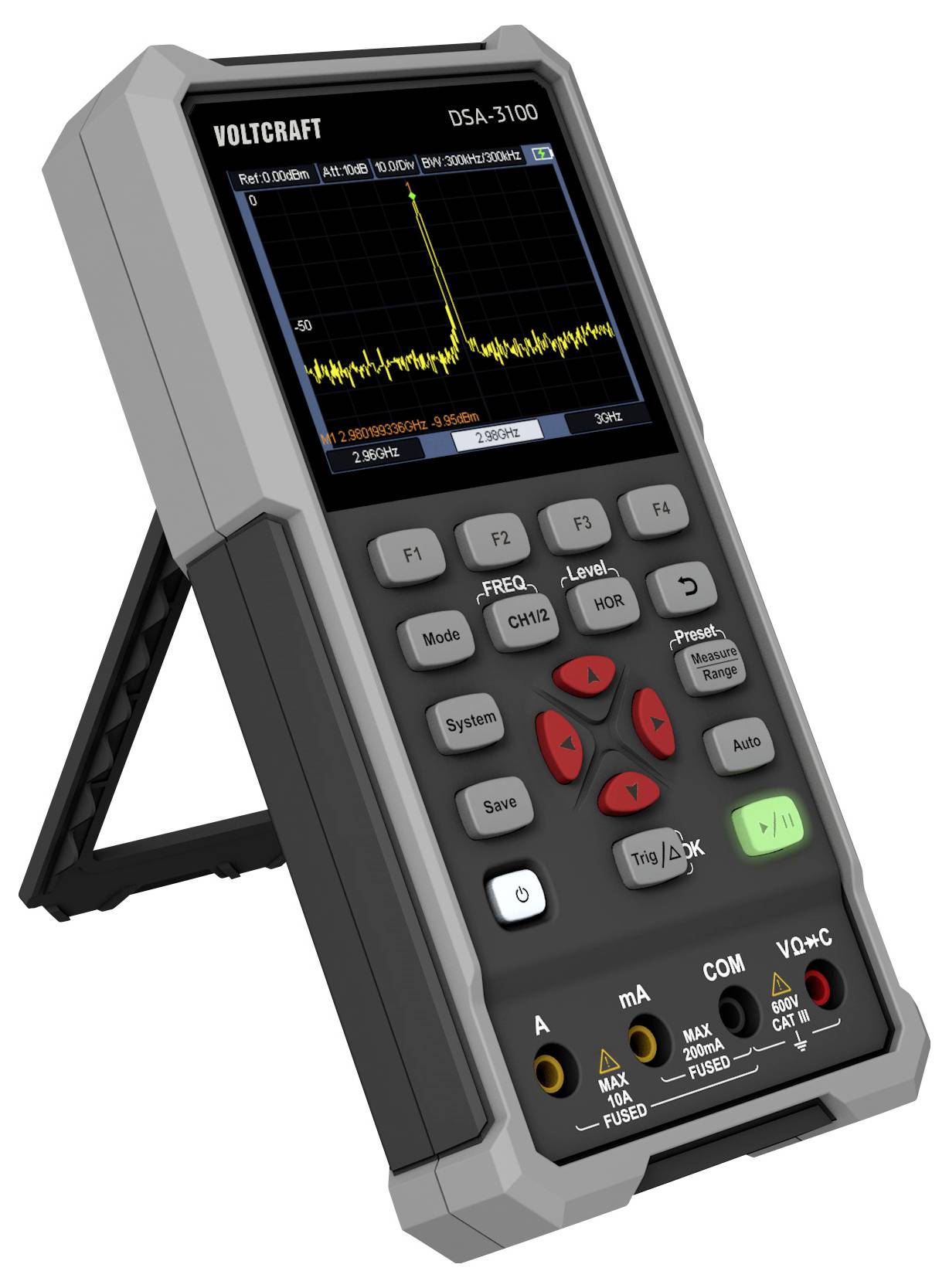

Digitalni osciloskop Voltcraft DSA-3100 idealan je za mobilnu upotrebu: Praktičan i robustan, s protukliznom zaštitom rubova, idealan je suputnik za savladavanje širokog raspona zahtjeva. Neklizajuće tipke olakšavaju rukovanje, a jasan LCD zaslon u boji od 8,89 cm (3,5 inča) olakšava procjenu na licu mjesta.

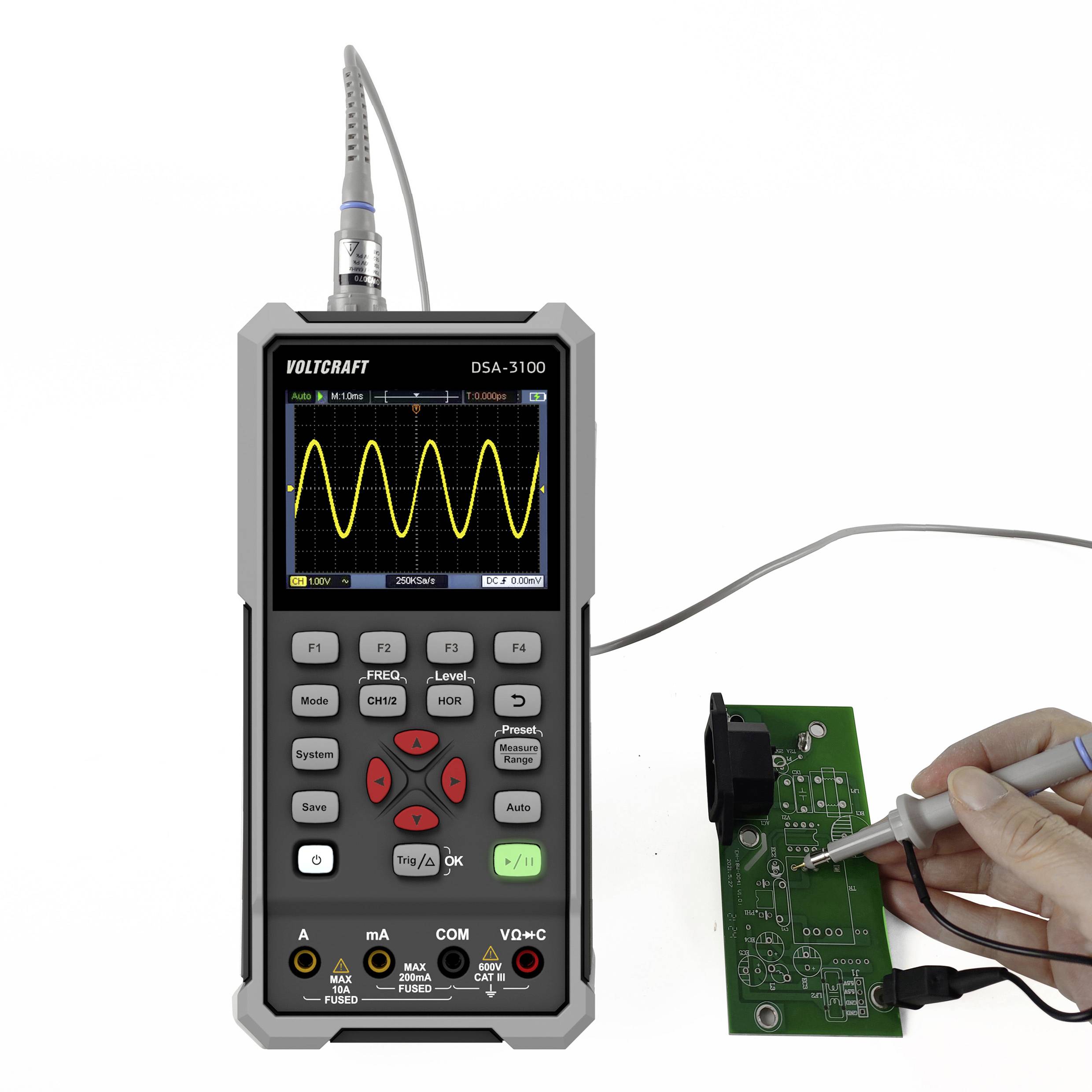

Funkcija 1: Osciloskop

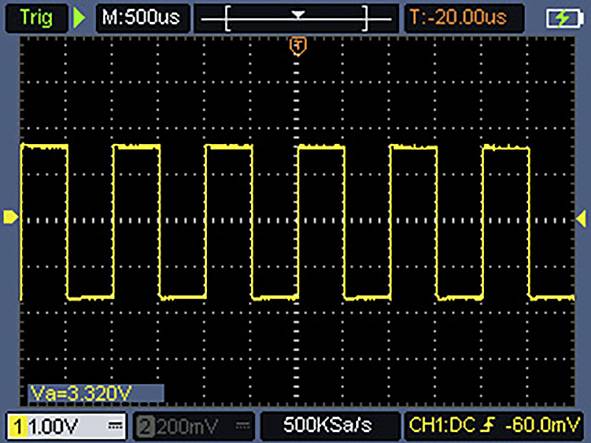

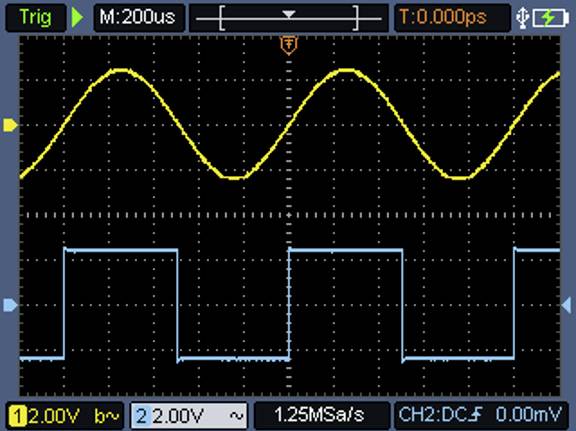

DSA-3100 nudi dva kanala s propusnošću od 100 MHz, maksimalnom brzinom uzorkovanja od 500 MS/s i duljinom snimanja od 8K. Brzina osvježavanja je 10000 wfms/s. Integrirano USB-C® sučelje podržava prijenosne baterije, kao i povezivanje s PC softverom i funkcije samokalibracije.

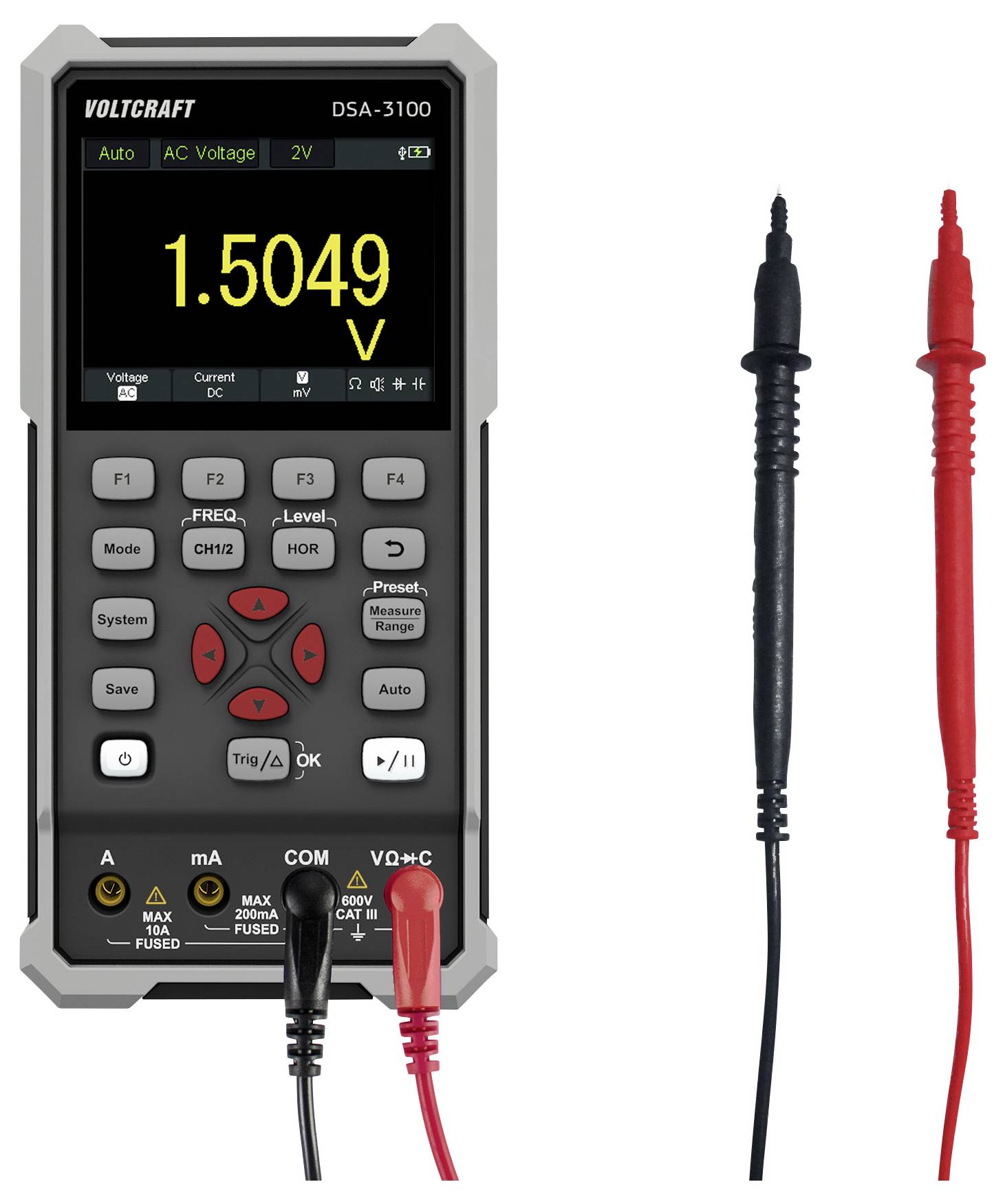

Funkcija 2: Multimetar

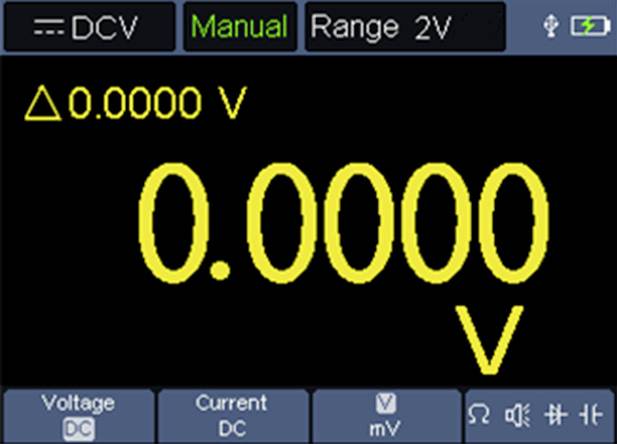

Multimetar se može koristiti u mjernoj kategoriji CATII 1000 V za ispitivanja kontinuiteta, napona, struje, otpora, mjerenja funkcije dioda, kao i ispitivanja uključivanja i isključivanja. Moguća su i relativna mjerenja. Funkcije zadržavanja i automatskog mjerenja pojednostavljuju tijek rada, a TRMS osigurava pouzdane vrijednosti mjerenja. Zaslon ima 20.000 prikaza.

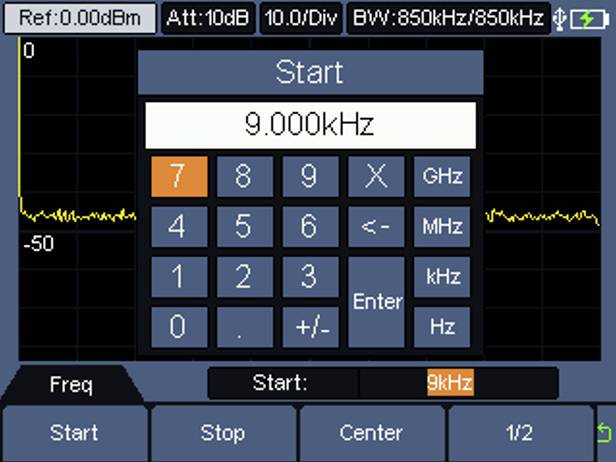

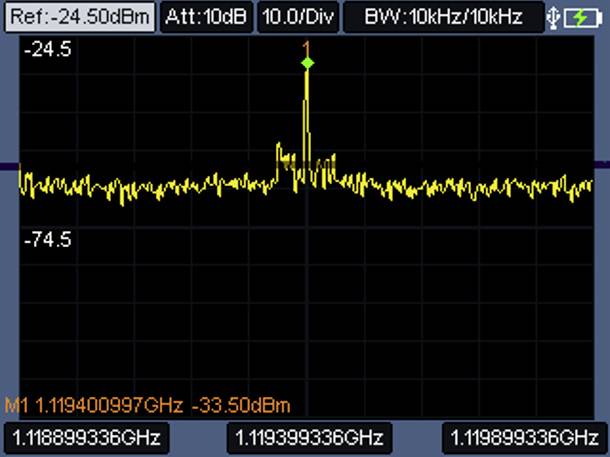

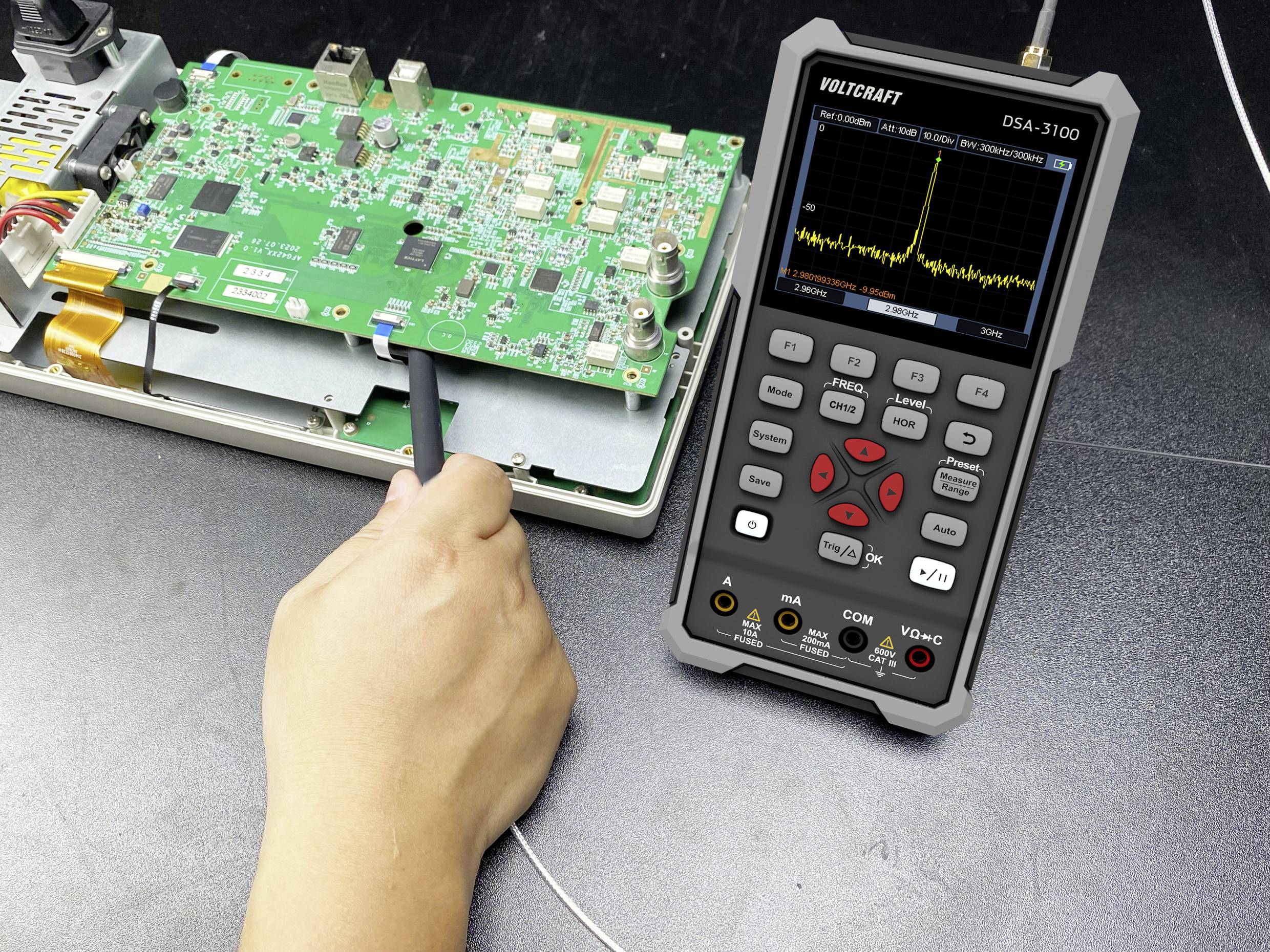

Funkcija 3: Spektralni analizator

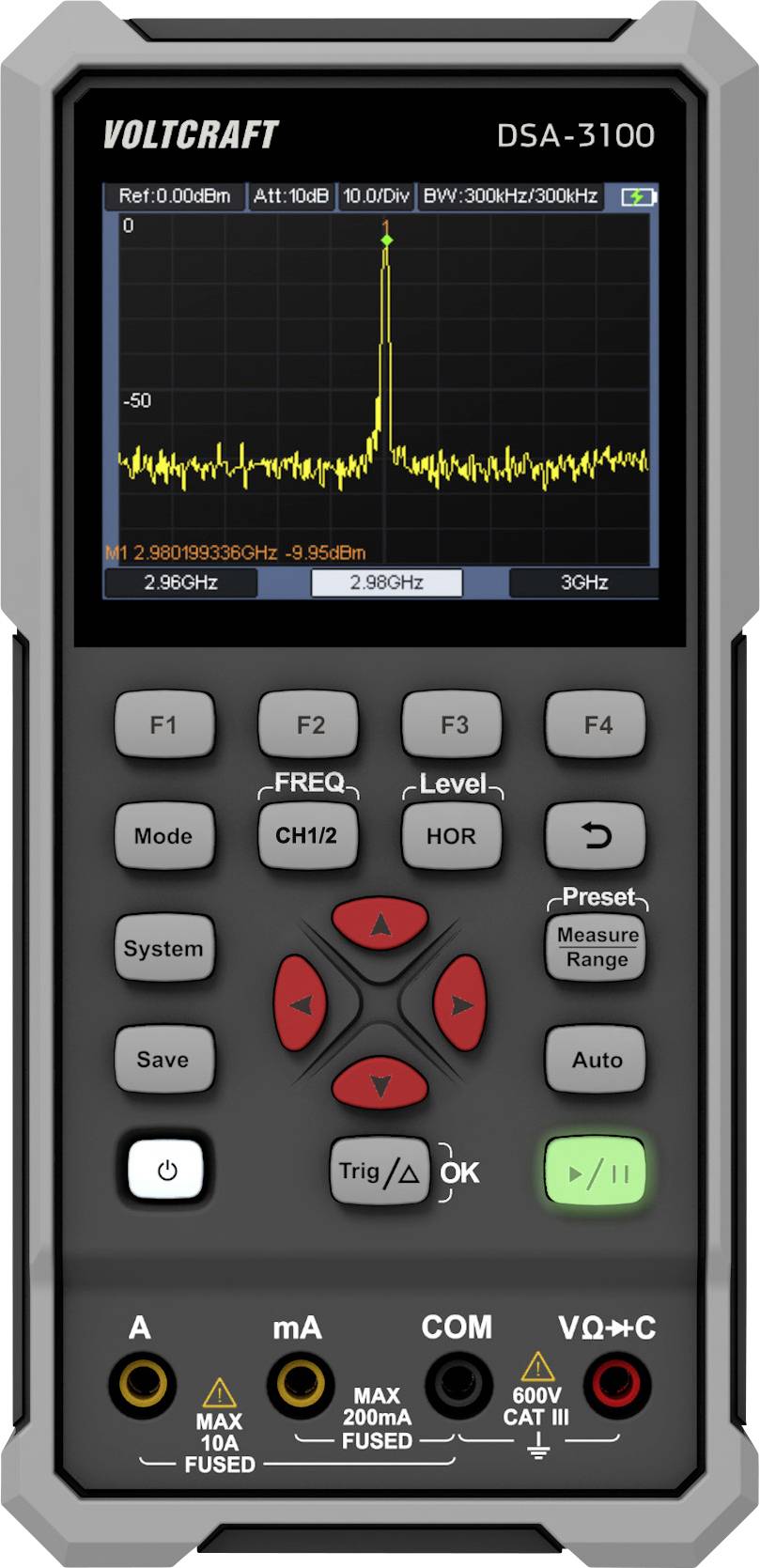

Analizator spektra Voltcraft DSA-3100 radi u frekvencijskom rasponu od 9 do 3 GHz s frekvencijskom rezolucijom od 100 Hz. Maksimalni ulazni istosmjerni napon je 50 VDC. Prosječna razina šuma, koja označava osjetljivost analizatora spektra, određena je kao prikazana prosječna razina šuma (DANL) - za Voltcraft DSA-3100 s 10 MHz do 2 GHz -130 dBm (tipično), <-120 dBm i 2 GHz do 3 GHz -125 dBm (tipično), <-115 dBm.

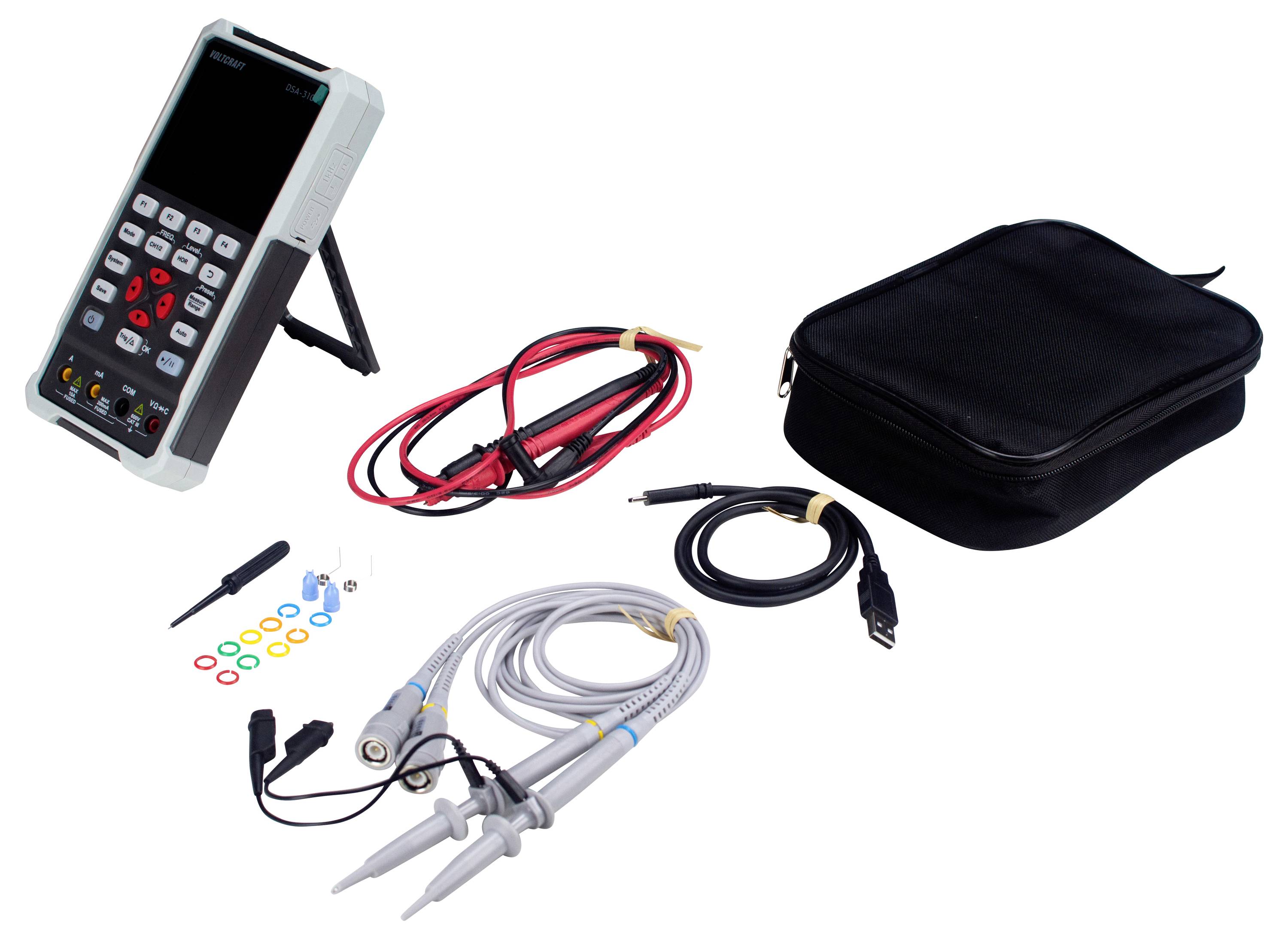

Sveobuhvatan pribor
Uz digitalni osciloskop, paket isporuke uključuje USB kabel, dvije mjerne sonde, podešivač mjernih sondi, par mjernih kabela za multimetar (crvene i crne boje), CD sa softverom i uputama za uporabu te praktičnu torbu za nošenje. Osim toga, uključeni su i kratki vodič za početak i sigurnosno-tehnički list.
Ovaj tekst je strojno preveden.
Izvedba
- Osciloskop:
- Širina pojasa od 100 MHz, 2 kanala
- Maks. brzina uzorkovanja 500 MSa/s
- Maks. duljina snimanja 8 K
- Frekvencija osvježavanja 10000 wfms/s
- USB-C® sučelje, podržava power bankove, povezivanje s PC softverom i funkciju samokalibracije
- Multimetar:
- KAT II 1000 V
- 20.000 znakova
- Automatska kontrola dometa
- True RMS
- Mjerne funkcije - napon, struja, otpor, ispitivanje dioda, ispitivanje uključenosti/isključenosti, ispitivanje kontinuiteta
- Funkcija zadržavanja (Hold)
- Relativna funkcija mjerenja
- Spektralni analizator:
- Frekvencijsko područje: 9 kHz – 3 GHz
- Frekvencijska rezolucija: 100 Hz
- Maks. DC ulazni napon: 50 VDC
- + DANL: (Ulazno slabljenje 0 dB, PA ISKLJUČEN, propusnost rezolucije 100 kHz, normalizacija na 1 Hz, 20°C - 30°C)
- 10 MHz do 2 GHz -130 dBm (tipično), <-120 dBm
- 2 GHz do 3 GHz -125 dBm (tipično), <-115 dBm
Isporuka uključuje
- Uređaj
- USB kabel
- 2x ispitne sonde
- Podešavanje ispitne sonde
- 1x par mjernih kabela za multimetar (crveni i crni)
- CD (softver + priručnik)
- Torba
- Tiskani vodič za brzi početak
- Tiskani sigurnosno-tehnički list
