VOLTCRAFT DOV2504F LA digitalni osciloskop 250 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop s memorijom
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
67 kom. - zaliha Njemačka
Broj
Ukupno (1.069,00 € / komad)
1.069,00 €
sa PDV-om
Istaknuti proizvodi i detalji
VOLTCRAFT digitalni osciloskop DOV2504F LA 250 MHz 4-kanalni 12 Bit
- 250 MHzpropusnost
- Broj analognih ulaza maks. 4
- Zaslon osjetljiv na dodir od 17,78 cm (7 inča), podržava upravljanje pokretima
- Akvizicija uzorka u stvarnom vremenu s 50 000 wfms/s, akvizicija segmenata 700 000 wfms/s
- 16-kanalni logički analizator
- ADC visoke 12-bitne rezolucije
- Brzina uzorkovanja: jedan kanal (1,25 GSa/s), dva kanala (625 MSa/s ili 1,25 GSa/s), svi kanali (625 MSa/s)
- Integriran AWG
Tehnički podaci
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
250 MHz
- Razina uzorkovanja po kanalu
1.25 GSa/s
- Prikaz
LCD zaslon osjetljiv na dodir, 1024 x 600 piksela
- Razlučivost
12 Bit
- Veličina ekrana
17.78 cm
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
funkcija generatora
logički analizator
- Vremenska osnova
1 ns/div - 1000s/div, korak po 1-2-5
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
±2 V (500 μV/div – 200 mV/div)
±80 V (500 mV/div – 10 V/div)
- Ulazna impendacija
1 MΩ ± 2%
- Ulazna veza
DC, AC, uzemljenje
- Ulazni napon
300 V
- Opskrba naponom
12 V 4 A Tip-C
- dim.
(D x Š x V) 160 x 260 x 78 mm
- Težina
1.5 kg
- Prikaz
1024 x 600 str
- Širina
260 mm
- Visina
78 mm
- Dužina
160 mm
- Sučelja
USB-C
USB 3.1 utikač C
USB domaćin
HDMI
LAN
- Dubina memorije/kanala
100 Mpts
- Tip
DOV2504F LA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3350792 VOLTCRAFT DOV2504F LA digitalni osciloskop 250 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop s memorijom
Upute za rad i sigurnost
Upute za rad i sigurnost 3350792 VOLTCRAFT DOV2504F LA digitalni osciloskop 250 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop s memorijom
Uvjeti garancije
Uvjeti garancije 3350792 VOLTCRAFT DOV2504F LA digitalni osciloskop 250 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop s memorijom
Preuzimanje datoteka
Preuzimanje datoteka 3350792 VOLTCRAFT DOV2504F LA digitalni osciloskop 250 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop s memorijom
Opis
Visokokvalitetan, inovativan i kompaktan

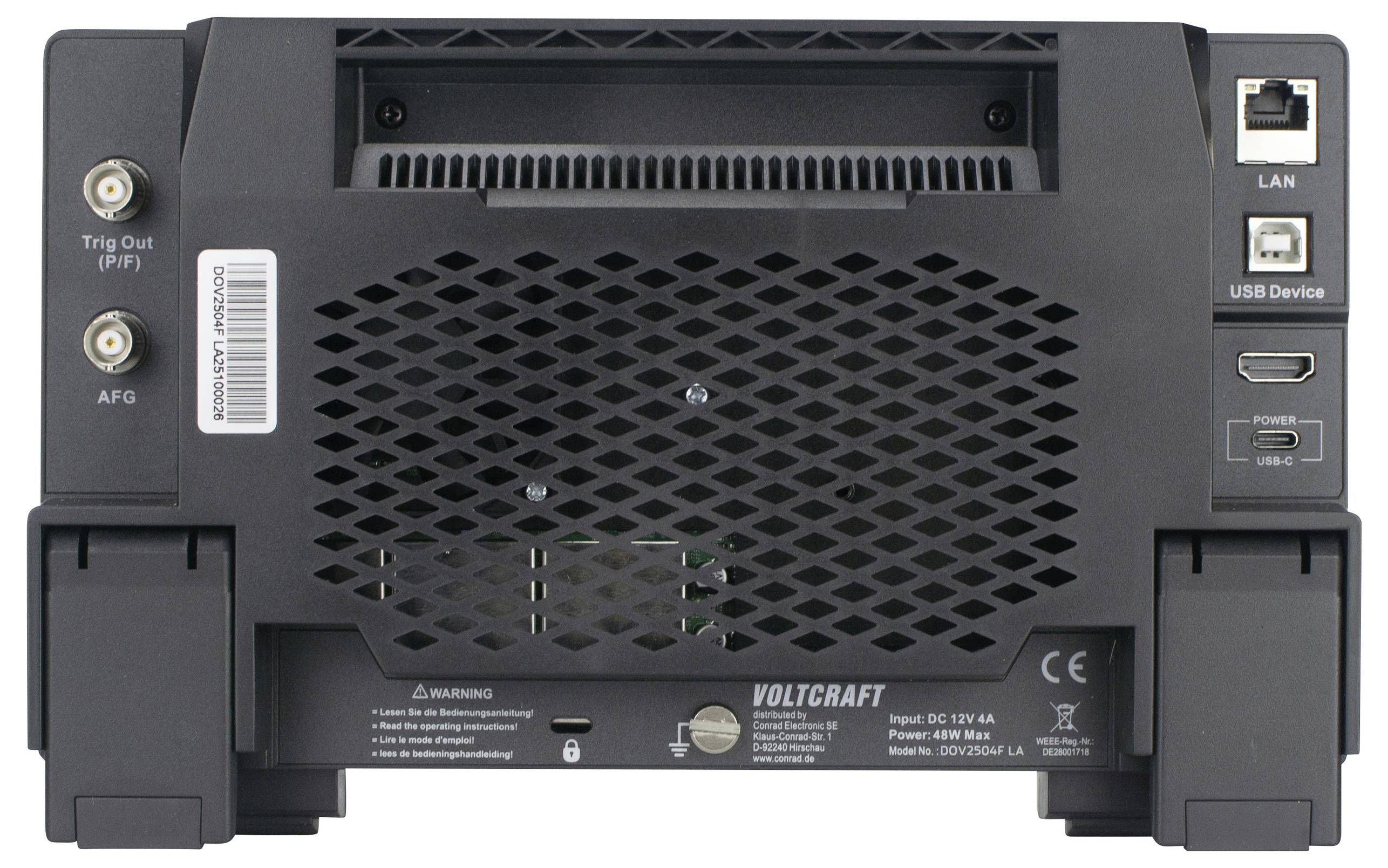

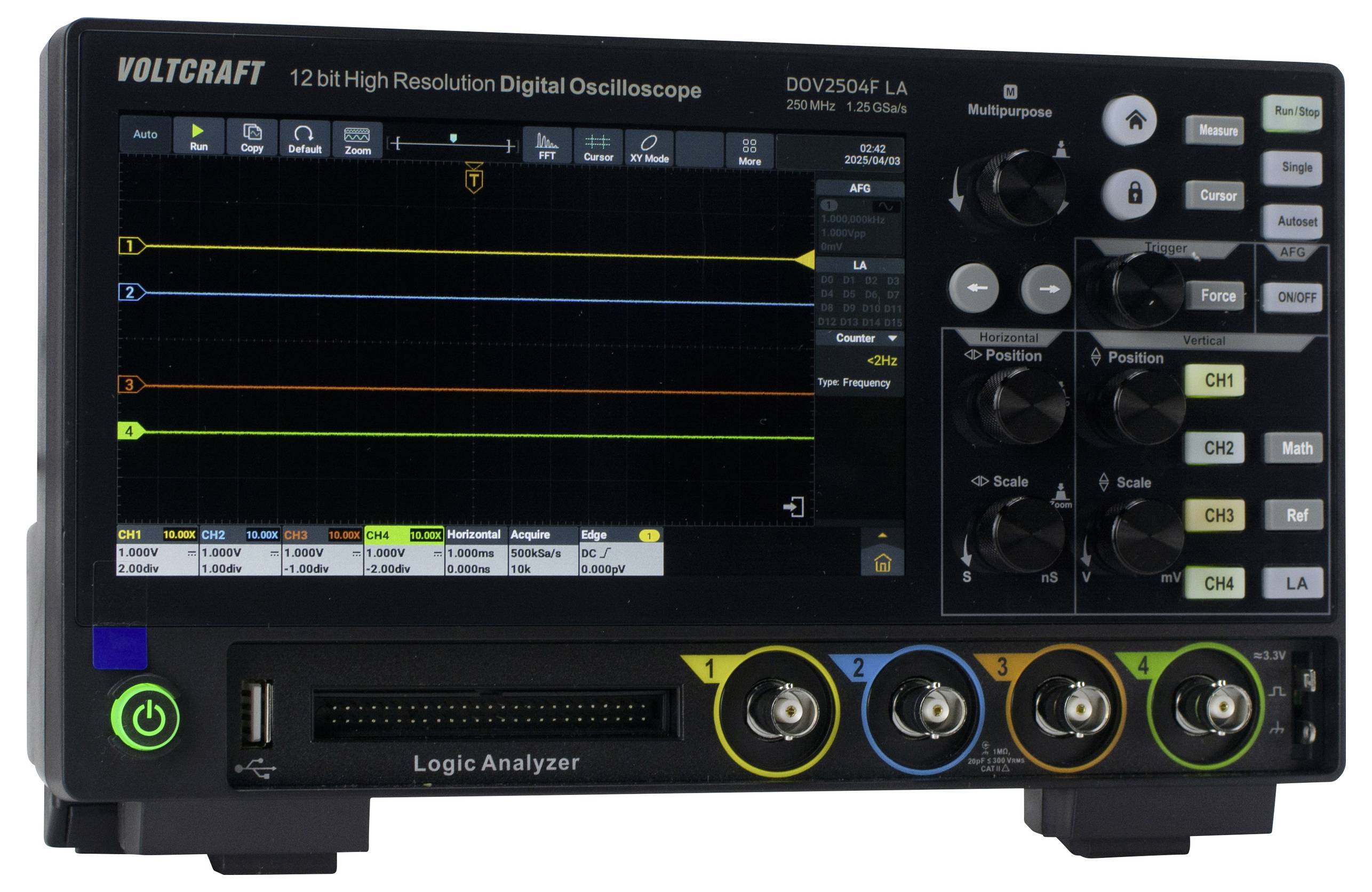

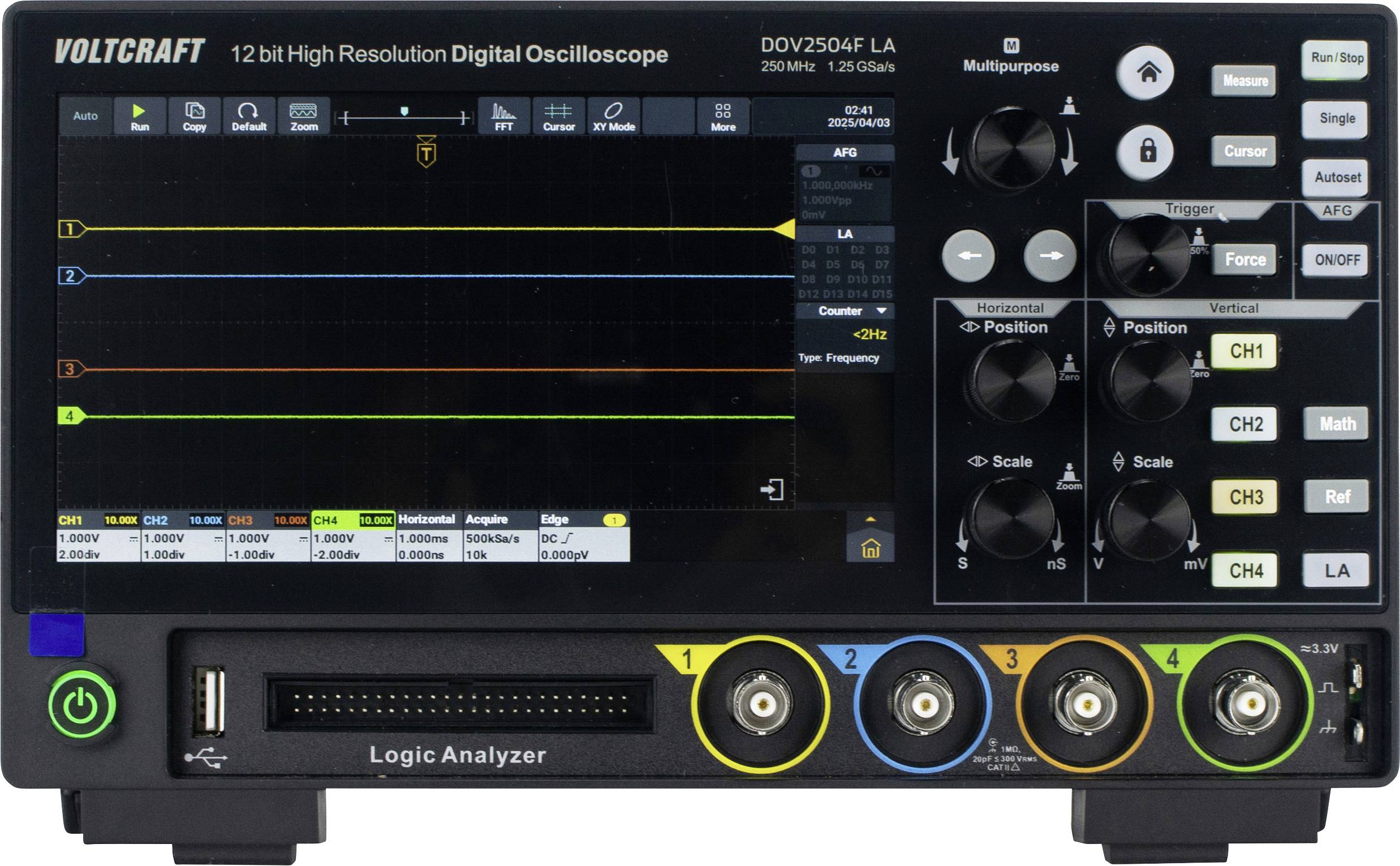

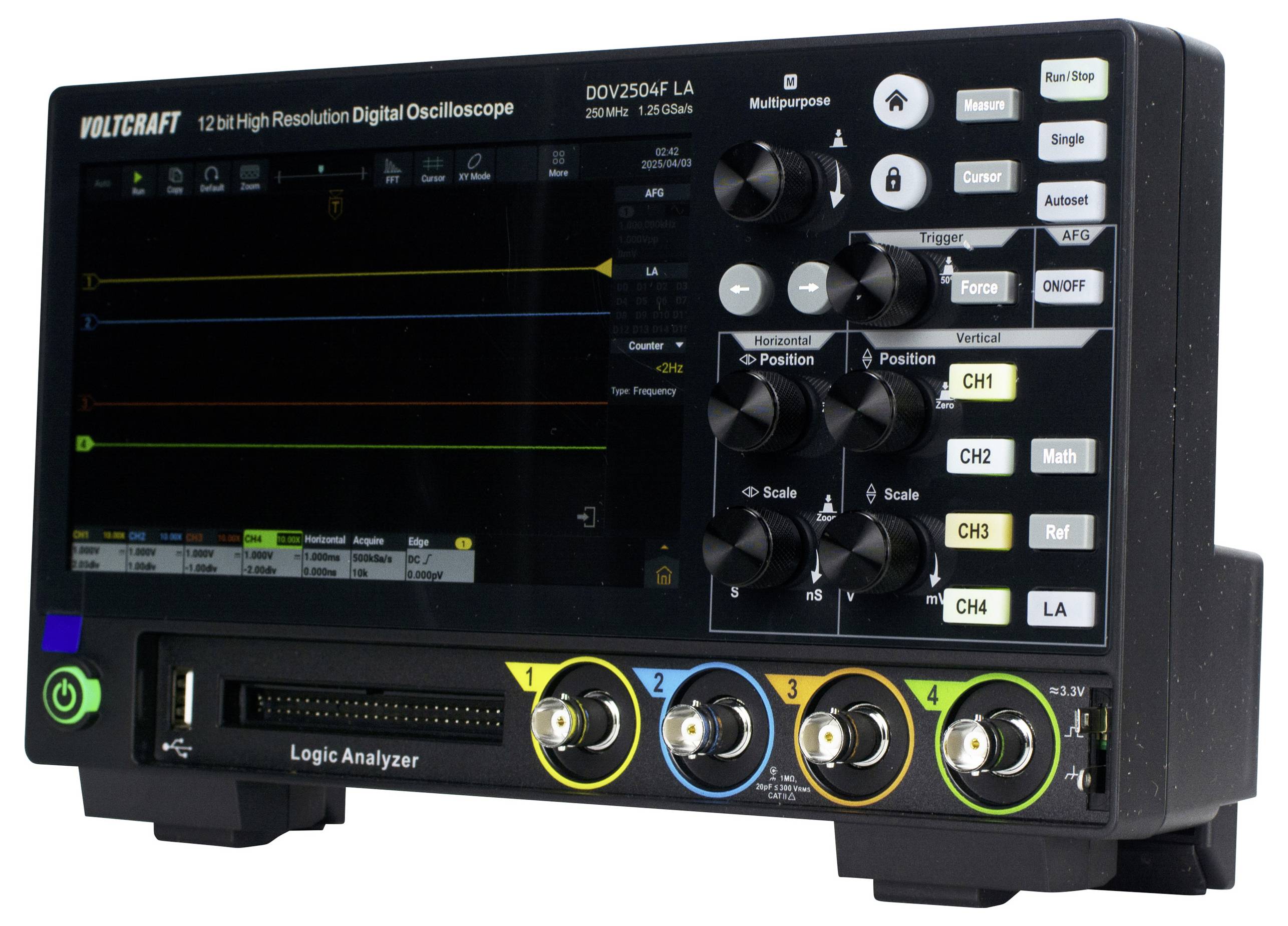

DOV serija osciloskopa iz Voltcrafta impresionira cijelim nizom tehničkih značajki i maksimalnom jednostavnošću korištenja: Analogno-digitalni pretvarač s 12-bitnom rezolucijom dio je osnovne opreme, kao i USB, LAN i HDMI sučelja. Središnji dio je 7-inčni zaslon osjetljiv na dodir rezolucije 1024 x 600 piksela. Reagira ne samo na dodire već i na geste, čineći glomazno rukovanje izbornikom uglavnom nepotrebnim.
Izvrsni tehnički podaci
Svi digitalni DOV osciloskopi tvrtke Voltcraft rade s maksimalnom brzinom uzorkovanja od 1,25 GSa/s. Akvizicija u stvarnom vremenu iznosi 50 000 wfms/s, a akvizicija segmenata je 700 000 wfms/s, što znači da se čak i nepravilni signali mogu uhvatiti brzo i precizno. Horizontalna brzina skeniranja kreće se od 1 ns/div do 1000 s/div (1-2-5 koraka).
Brojne funkcije okidača
Jedna od prednosti serije DOV tvrtke Voltcraft leži u opsežnim funkcijama okidača. Čak se i signali koje je teško aktivirati mogu uhvatiti zahvaljujući okidaču tipa edge, video, pulse, slope, runt, window, timeout, Nth, logic, RS232/UART, I2C, SPI, CAN, LIN trigger.
Specifikacije Voltcraft DOV2504F LA
DOV2504F LA ima širinu pojasa od 250 MHz i četiri analogna ulaza. Duljina snimanja signala je 100 M, a moguć je prikaz vala signala u stvarnom vremenu na računalu za jasnu prezentaciju i procjenu. Četiri ulaza CH1 do CH4 i 16-kanalni logički analizator dostupni su kao izvori okidača. Možete birati između načina prikupljanja uzorka, vrha, visoke rezolucije, prosjeka i segmentacije. Okomita osjetljivost je podesiva od 200 µV/div do 10 V/div.
Integrirani proizvoljni generator funkcija
Za specifično rješavanje problema integriran je generator proizvoljnog valnog oblika (AWG) s brzinom uzorkovanja od 160 MSa/a, okomitom rezolucijom od 14 bita i maksimalnom frekvencijom od 30 MHz.
paket za isporuku s priborom
Voltcraft DOV2504F LA dolazi s USB Type-C napajanjem, USB kabelom, četiri ispitne sonde i dva seta za podešavanje uzorka. Paket također uključuje BNC kabel, softver s engleskim uputama na CD-u, brzi vodič i sigurnosni list.
Ovaj tekst je strojno preveden.
Izvedba
- duljina snimanja 100 M
- Prikaz valova signala u stvarnom vremenu na računalu

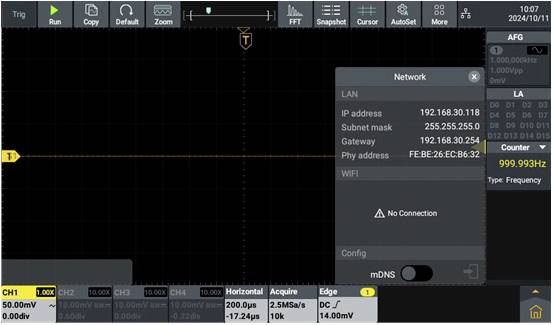

- Sučelja: USB, LAN, HDMI
- Rezolucija zaslona: 1024 x 600 piksela, 16:9
- Horizontalna brzina skeniranja: 1 ns/div - 1000 s/div, 1-2-5 koraka
- Akvizicijske funkcije: uzorak, vrh, visoka rezolucija, prosjek, segmentacija
- Izvori okidača: CH1, CH2, CH3, CH4, LA
- Vrsta okidača: Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth, Logic, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN Trigger
- Vertikalna osjetljivost: 200 µV/div-10 V/div
- AFG stopa uzorkovanja: 160 MSa/a
- AFG okomita razlučivost: 14 bita
- AFG maksimalna frekvencija: 30 MHz

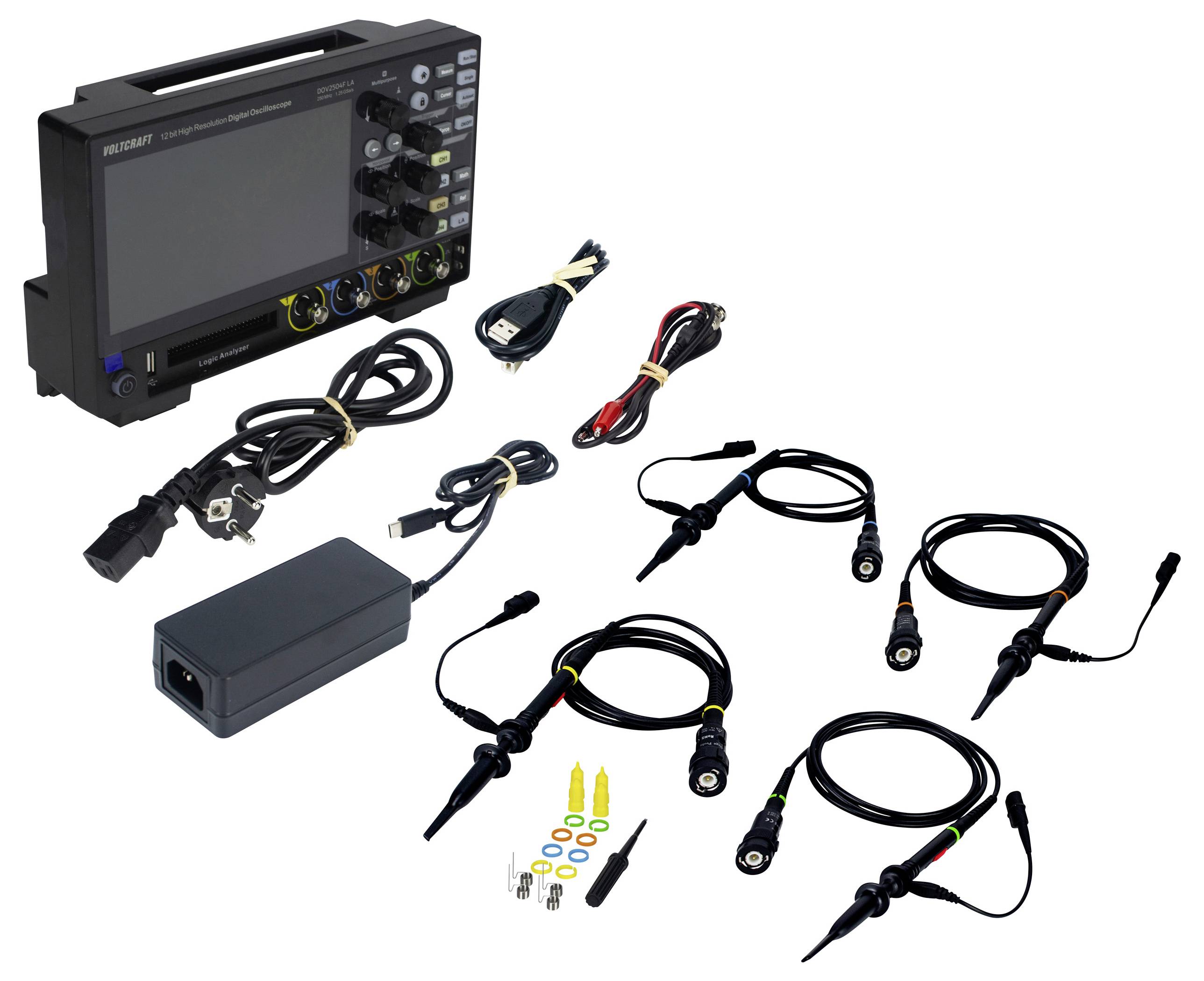

Isporuka uključuje
- Osciloskop
- USB adapter tipa C
- USB kabel
- 4 x ispitne sonde
- 2 x set za podešavanje uzorka
- kabel s BNC konektorom
- Softver + engleski priručnik na CD-u
- Kratke upute
- sigurnosno-tehnički list
Napomene
Kabel logičkog analizatora VOLTCRAFT DOV-PP116 može se naručiti zasebno po potrebi
- HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.
