Uni-T UDP4303S laboratorijsko napajanje, podesivo 0 - 32 0 - 3 A 297 W USB 3.1 utikač C, USB domaćin, LAN, RS-232 progra
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
20 kom. - zaliha Njemačka
Broj
Ukupno (1.455,00 € / komad)
1.455,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Uni-T UDP4303S laboratorijsko napajanje, podesivo 0 - 32 0 - 3 A 297 W USB 3.1 utikač C, USB domaćin, LAN, RS-232 programabilno Broj izlaza 4 x
- Broj izlaza 4 x
- 0 - 32 / 0 - 3 A
- 0 - 32 V / 0 - 3 A
- 0 - 15 V / 0 - 3 A
- 0 - 6 V / 0 - 10 A
- 297 W
- USB 3.1 utikač C, USB domaćin, LAN, RS-232
- programabilno
Tehnički podaci
- 4,3-inčni TFT-LCD
- Interna serijska i paralelna veza za CH1 i CH2
- 4-žično daljinsko očitavanje (za sva 4 kanala)
- Izlaz popisa (do 512 grupa)
- Prikaz valnog oblika
- Snimač, analizator
- Monitor
- Tip
UDP4303S
- Vrsta proizvoda
laboratorijsko napajanje, podesivo
- Broj izlaza
4 x
297 W
- Tehnologija
linearno uređeno
- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
RS-232
- Određene značajke
programabilno
- dim.
(D x Š x V) 445 x 225 x 159.6 mm
tvornički standard (vlastiti)
- Ulazni napon
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Težina
10.5 kg

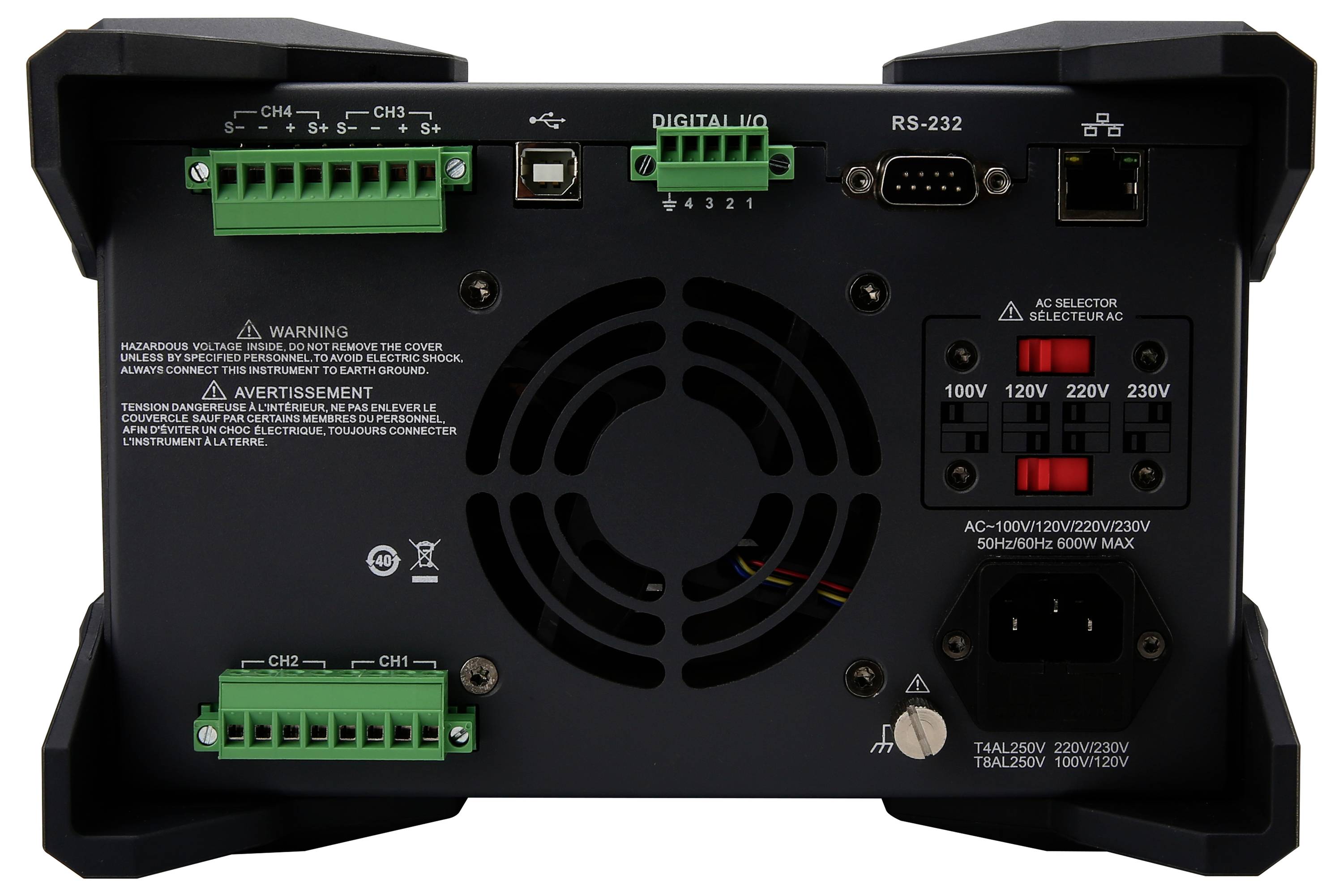

- Priključci
Izlazni priključci na prednjoj i stražnjoj strani
Sense konektori za 4-žično mjerenje; izlazni konektori na prednjoj i stražnjoj strani.
Sense konektori za 4-žično mjerenje
- Izvedba
Podržava 3U, 1/2-rack format
- Izlazni napon (max.)
32 V
- Izlazni napon (min.)
0 V
- Izlazni napon 2 (maks.)
32 V
- Izlazni napon 2 (min.)
0 V
- Izlazni napon 3 (maks.)
15 V
- Izlazni napon 3 (min.)
0 V
- Izlazni napon 4 (maks.)
6 V
- Izlazni napon 4 (min.)
0 V
- Izlazna struja maks.
3 A
- Izlazna struja (min.)
0 A
- Izlazna struja 2 (max.)
3 A
- Izlazna struja 2 (min.)
0 A
- Izlazna struja 3 (maks.)
3 A
- Izlazna struja 3 (min.)
0 A
- Izlazna struja 4 (maks.)
10 A
- Izlazna struja 4 (min.)
0 A
- Tip
Programabilno, linearno
- Širina
225 mm
- Visina
159.6 mm
- Dužina
445 mm
- Maks. temperatura
40 °C
- Min. temperatura
0 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3532352 Uni-T UDP4303S laboratorijsko napajanje, podesivo 0 - 32 0 - 3 A 297 W USB 3.1 utikač C, USB domaćin, LAN, RS-232 progra
Upute za rad i sigurnost
Upute za rad i sigurnost 3532352 Uni-T UDP4303S laboratorijsko napajanje, podesivo 0 - 32 0 - 3 A 297 W USB 3.1 utikač C, USB domaćin, LAN, RS-232 progra
Upute za rad i sigurnost 3532352 Uni-T UDP4303S laboratorijsko napajanje, podesivo 0 - 32 0 - 3 A 297 W USB 3.1 utikač C, USB domaćin, LAN, RS-232 progra
Upute za rad i sigurnost 3532352 Uni-T UDP4303S laboratorijsko napajanje, podesivo 0 - 32 0 - 3 A 297 W USB 3.1 utikač C, USB domaćin, LAN, RS-232 progra
Opis

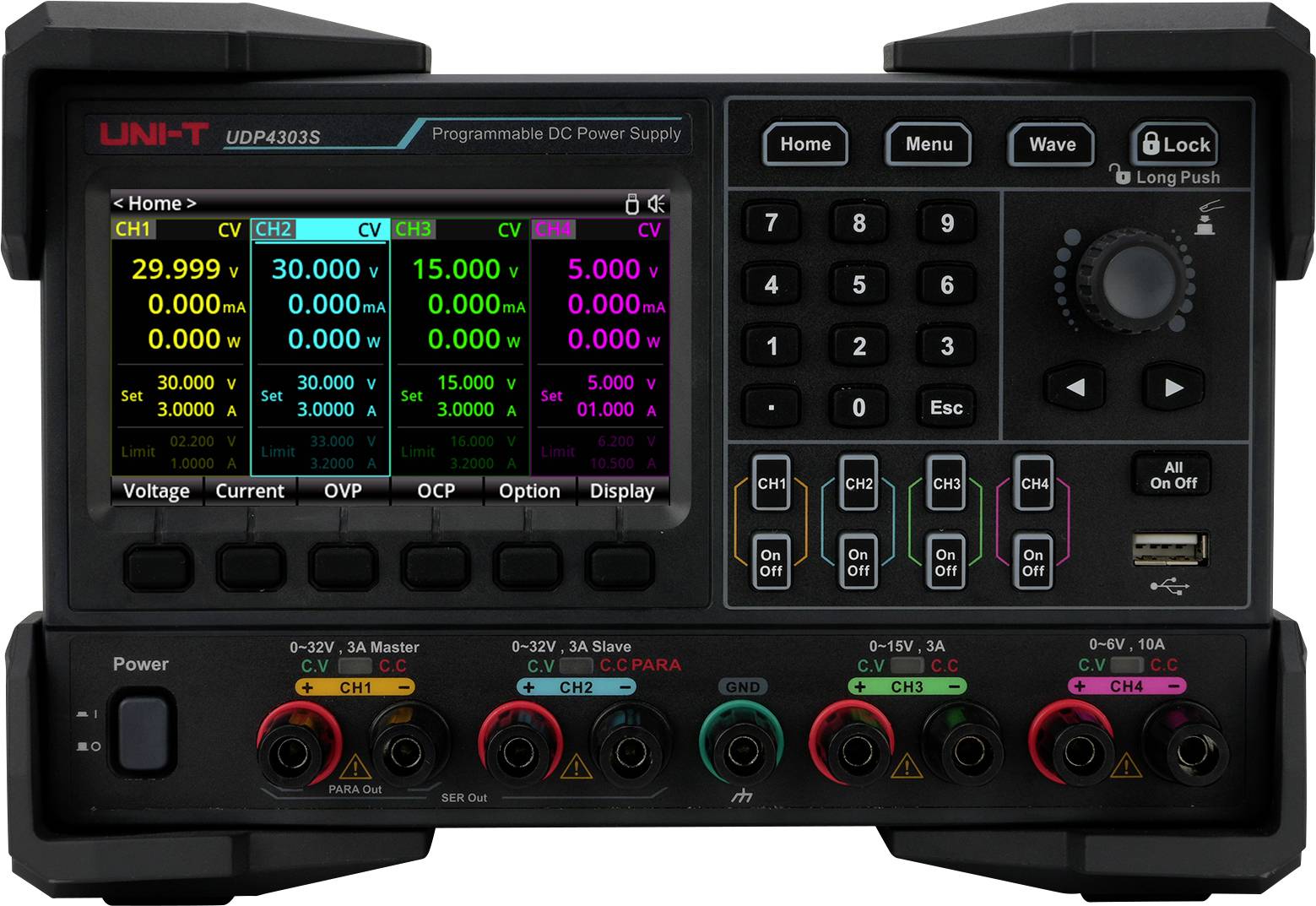

Programabilni linearni istosmjerni laboratorijski izvor napajanja UDP4303S nudi četiri neovisna izlaza: dva na 32 V/3 A, jedan na 15 V/3 A i jedan na 6 V/10 A. Karakterizira ga izuzetno niska regulacija opterećenja i minimalno valovitost. Svaki kanal je galvanski odvojen jedan od drugoga i podržava 4-žičnu funkciju daljinskog očitavanja za preciznu kontrolu napona na točki opterećenja. Kanali 1 i 2 mogu se interno spojiti serijski ili paralelno, što značajno povećava fleksibilnost u raznim primjenama. Osim toga, uređaj ima razna komunikacijska sučelja, uključujući RS232, Ethernet, SPI i nekoliko digitalnih ulaza/izlaza, što omogućuje praktično daljinsko upravljanje. 4,3-inčni zaslon u boji nudi korisničko sučelje s opsežnim značajkama kao što su način rada s popisom, funkcije odgode i okidanja, praćenje, snimanje podataka, prikaz valnog oblika, unaprijed postavljene izlazne postavke, postavke sustava, odabir jezika i integrirani web poslužitelj. Zbog toga je UDP4303S idealno rješenje za zahtjevna testna okruženja u razvoju, laboratoriju i proizvodnji.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Visoke performanse i preciznost: ukupna snaga 297 W na četiri izolirana kanala (2× 32 V/3 A, 1× 15 V/3 A, 1× 6 V/10 A) za stabilno i pouzdano napajanje.
- Visoka rezolucija: Strujna rezolucija do 1 µA i naponska rezolucija do 1 mV na svim kanalima za preciznu kontrolu i mjerenje.
- Precizno programiranje: vremenska rezolucija od 1 ms omogućuje preciznu i glatku kontrolu dinamičkih izlaznih krivulja.
- Brza brzina uzorkovanja: trenutna brzina uzorkovanja od 8 kSa/s za snimanje prolaznih signala i valnih oblika.
- Svestrani načini rada: Podržava neovisan, serijski i paralelni rad za fleksibilne mogućnosti primjene.
- Intuitivno rukovanje: 4,3-inčni LCD zaslon sa šest korisničkih sučelja koja se mogu odabrati za praktičan prikaz podataka.
- Sveobuhvatne značajke: Integrirane funkcije popisa, okidača, praćenja, odgode i snimanja za automatizirano testiranje.
- Praćenje kanala: CH1 i CH2 mogu se sinkronizirati kako bi se omogućilo istovremeno podešavanje i upravljanje.
- Poboljšana povezivost: RS-232, USB host/device, LAN, digitalni I/O i Sense sučelja za jednostavnu integraciju i daljinsko upravljanje.
- Sigurna mjerenja: Potpuna izolacija kanala sa zaštitom od obrnutog polariteta, prenapona i preslušavanja.
- Daljinska kompenzacija: Funkcija daljinskog očitavanja s 4 žice kompenzira gubitke u liniji i poboljšava točnost mjerenja.
Isporuka uključuje
- 1x UDP4303S (4-kanalno programabilno linearno napajanje)
- 1x kabel za napajanje
- 1x USB 2.0 kabel za pisač, 1,5 m
- 1x Digitalni I/O konektor
- 2x Sense utikača
- 1x sredstvo protiv zamagljivanja, 3 g
- 1 x certifikat kalibracije
- 1x Sigurnosne upute (višejezične)
- 1x Korisnički priručnik
