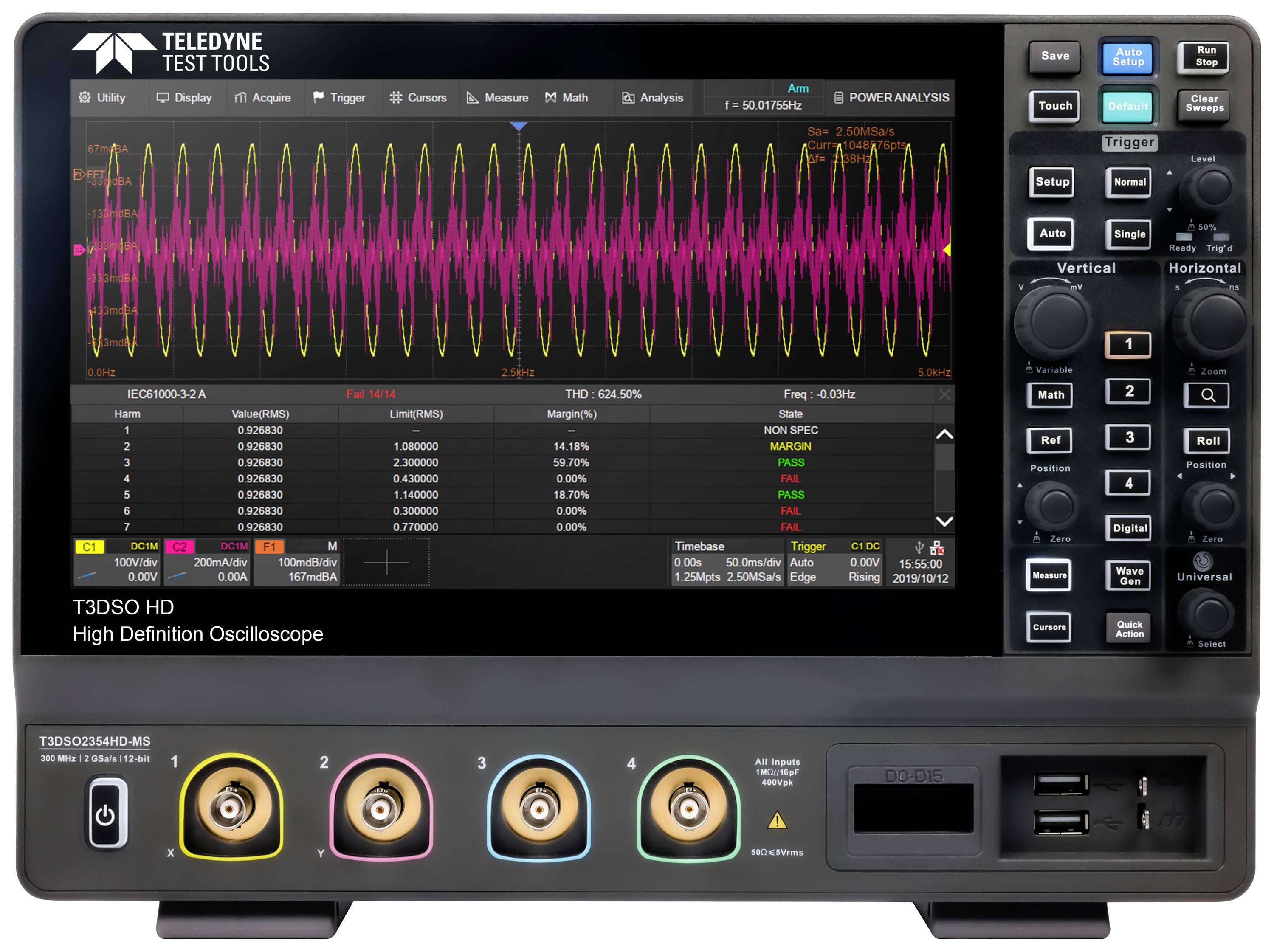

Teledyne LeCroy T3DSO2354HD-MS digitalni osciloskop 350 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit mješoviti signal (mso) 1 St
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (6.495,00 € / komad)
6.495,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Teledyne LeCroy T3DSO2354HD-MS digitalni osciloskop 350 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit mješoviti signal (mso) 1 St.
- 350 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
350 MHz
- Razina uzorkovanja po kanalu
1 GSa/s
- Prikaz
TFT LCD 1024 x 600 piksela
- Razlučivost
12 Bit
- Veličina ekrana
25.65 cm
- Određene značajke osciloskopa
mješoviti signal (mso)
- Vremenska osnova
1 ns/div – 1000 s/div
- Broj analognih ulaza maks.
4
tvornički standard (sa certifikatom) (vlastiti certifikat)
- Vertikalni otklon
2 mV/div do 100 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
230 V
- Opskrba naponom
100-240VAC 50/60/400Hz
- dim.
(D x Š x V) 317.20 x 149 x 236 mm
- Težina
4.1 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
TFT LCD 1024x600 piksel
- Širina
149 mm
- Visina
236 mm
- Dužina
317.20 mm
- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
- Dubina memorije/kanala
12 Mpts
- Tip
T3DSO2354HD-MS
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3028005 Teledyne LeCroy T3DSO2354HD-MS digitalni osciloskop 350 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit mješoviti signal (mso) 1 St
Upute za rad i sigurnost
Upute za rad i sigurnost 3028005 Teledyne LeCroy T3DSO2354HD-MS digitalni osciloskop 350 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit mješoviti signal (mso) 1 St
Opis
Moderan, pristupačan 12-bitni osciloskop dostupan u pojasnim širinama od 100 MHz, 200 MHz i 350 MHz sa po 4 kanala. Konfigurirano kao MSO jedinica. Svaki osciloskop dolazi standardno sa 16 digitalnih kanala, kao i sa svim okidačima/dekoderima i softverom za analizu. Svi osciloskopi serije T3DSO2000HD tvrtke Teledyne LeCroy su 12-bitni osciloskopi visoke razlučivosti. Serijski osciloskopi konfigurirani su kao DSO i MSO kako bi kupnja bila lakša. To kupcima pruža opsežan alat za analizu za njihove zahtjeve dizajna i provjere.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Modeli propusnosti od 100MHz, 200MHz i 350MHz, 12-bitni ADC, standardno dolaze sa svim softverom za okidanje/dekoder i analizu
- Maksimalna brzina uzorkovanja od 1 GSa/s
- Brzine snimanja valnog oblika do 100 000 wfm/s
- Vertikalni raspon od 2 mV/div do 100 V/div
- Memorija za snimanje do 12 Mpts
- Način snimanja niza (do 80 000 segmenata)
- Funkcija za snimanje povijesnih valnih oblika (povijest) s do 80 000 slika
- 38 automatskih mjernih parametara
- Podržava 256 stupnjeva gradacije intenziteta i načina prikaza temperature boje
- Pametni okidač: Edge, Slope, Pulse Width, Window, Run, Interval, Timeout (Dropout), Pattern
- Pokretanje i dekodiranje serijske sabirnice (standardno) za IIC, SPI, UART, CAN i LIN protokole
- Video okidač/HDTV
Isporuka uključuje
- Osciloskop
- 4x pasivne sonde
- USB kabel
- Mrežni kabel
- Bežični miš
- Uputstva za brzi start
- Uvjerenje o umjeravanju
