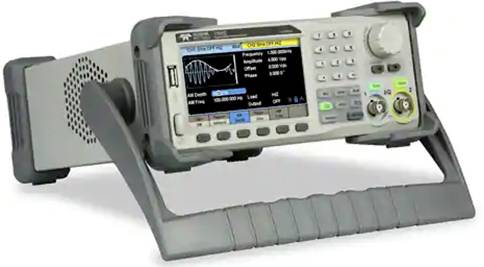

Teledyne LeCroy T3AFG500 funkcijski generator na struju 1 µHz - 500 MHz 2-kanalni sinusni val , pravokutnik, proizvoljno
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (12.819,00 € / komad)
12.819,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Teledyne LeCroy T3AFG500 funkcijski generator na struju 1 µHz - 500 MHz 2-kanalni sinusni val , pravokutnik, proizvoljno, trokut
- Pogodno za složenu opciju IQ modulacije
- DDS tehnologija
- 5 vrsta standardnih izlaznih valnih oblika
- TFT LCD zaslon osjetljiv na dodir
Tehnički podaci
- Dim: ŠxVxD 260 x 107 x 296 mm
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
1 µHz - 500 MHz
- Izlazni oblici signala
sinusni val
pravokutnik
proizvoljno
trokut
- Područje frekvencije (sinus)
1μHz - 500 MHz
- Područje frekvencije pravokutnik
1μHz - 150 MHz
- Vrijeme povečavanja pravokutnika
3.3 ns
- Prikaz
digitalni
- Područje frekvencije (trokut)
1μHz - 120 MHz
- Područje frekvencije (ARB)
1μHz - 5 MHz
tvornički standard (vlastiti)
- Eksterno mjerenje frekvencije
1 MHz - 300 MHz
- Težina
3.5 kg
- Broj kanala
2-kanalni
- Frekvencija (maks.)
500 MHz
- Frekvencija (min.)
1 µHz
- Posebne značajke
modulacija
- Kalibracija
10 kalibracijskih vrijednosti po rasponu
- Sučelja (Funkcijski generatori)
USB domaćin
USB 3.1 utikač C
LAN
- Napajanje
strujno napajanje
- Tip
T3AFG500
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2305678 Teledyne LeCroy T3AFG500 funkcijski generator na struju 1 µHz - 500 MHz 2-kanalni sinusni val , pravokutnik, proizvoljno
Upute za rad i sigurnost
Upute za rad i sigurnost 2305678 Teledyne LeCroy T3AFG500 funkcijski generator na struju 1 µHz - 500 MHz 2-kanalni sinusni val , pravokutnik, proizvoljno
Opis
Stvorite valne oblike s malo šuma i sadržajem ometajućeg signala s našim velikim izborom širine pojasa.
Stvorite digitalne valne oblike, uzorke i sabirnice s do 36 kanala i istodobno izlazite analogne i digitalne valne oblike.
Teledyne Test-Tool je dvokanalna funkcija i proizvoljan generator s maksimalnom širinom pojasa, maksimalnom brzinom uzorkovanja od 2,4 GSa / s i vertikalnom rezolucijom od 16 bita. Vlasnička tehnologija Arbitrary & Pulse korištena u T3AFG pomaže u rješavanju slabosti tradicionalnih DDS generatora u generiranju proizvoljnih, kvadratnih i impulsnih valnih oblika. Uz gore navedene prednosti, T3AFG200 Generator funkcija / proizvoljnog valnog oblika može pružiti korisnicima širok spektar signala visoke vjernosti i niskog podrhtavanja kako bi udovoljio rastućim zahtjevima širokog spektra složenih aplikacija.
Ovaj tekst je strojno preveden.
Stvorite digitalne valne oblike, uzorke i sabirnice s do 36 kanala i istodobno izlazite analogne i digitalne valne oblike.
Teledyne Test-Tool je dvokanalna funkcija i proizvoljan generator s maksimalnom širinom pojasa, maksimalnom brzinom uzorkovanja od 2,4 GSa / s i vertikalnom rezolucijom od 16 bita. Vlasnička tehnologija Arbitrary & Pulse korištena u T3AFG pomaže u rješavanju slabosti tradicionalnih DDS generatora u generiranju proizvoljnih, kvadratnih i impulsnih valnih oblika. Uz gore navedene prednosti, T3AFG200 Generator funkcija / proizvoljnog valnog oblika može pružiti korisnicima širok spektar signala visoke vjernosti i niskog podrhtavanja kako bi udovoljio rastućim zahtjevima širokog spektra složenih aplikacija.
Ovaj tekst je strojno preveden.
Izvedba
- DDS tehnologija
- Jednokanalni izlaz
- Brzina uzorkovanja 125MSa / s, okomita rezolucija 14 bita
- Vertikalna razlučivost do 16 bita (14 bita za modele od 5 MHz i 10 MHz)
- Dostupni zaslon osjetljiv na dodir od 3,5 "(5 MHz i 10 MHz) i 4,3" (40 MHz, 80 MHz, 120 MHz, 200 MHz, 350 MHz i 500 MHz)
- Dostupne izvrsne vrste analogne i digitalne modulacije (AM, DSB-AM, FM, PM, PSK, FSK, ASK i PWM)
- 5 vrsta standardnih izlaznih valnih oblika, ugrađenih 46 proizvoljnih valnih oblika (uključujući istosmjernu struju)
- Kompletan set modulacijskih funkcija: AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep, burst
- Ulaz / izlaz: izlaz valnog oblika, izlaz sinkronizacijskog signala, ulaz vanjskog okidača
- Izlazni izlaz: Promijenite izlaznu frekvenciju između dvije frekvencije
- Raspon vremena brisanja: 1 ms ~ 500 s. Nosač može biti sinus, kvadrat, trokut i bilo koji valni oblik
- Rafalni izlaz: Unutarnji brojač ili vanjski upravljački signal mogu se koristiti za upravljanje burst izlazom
- Standardna sučelja: USB uređaj, USB domaćin
- Podrška daljinskog upravljanja
- Dvokanalna, maksimalna širina pojasa 500 MHz, maksimalna amplituda izlaza 20 Vss, izlaz visoke vjernosti s dinamičkim rasponom od 80 dB
- Sustav za skeniranje visokih performansi sa brzinom skeniranja od 2,4 GSa / s i vertikalnom razlučivošću od 16 bita. U vašim se valnim oblicima ne gubi detalj.
- Širok raspon analognih i digitalnih vrsta modulacije: AM, DSB-AM, FM, PM, FSK, ASK, PSK i PWM
- Funkcija čišćenja i praska
- 196 ugrađenih proizvoljnih valnih oblika i opcionalna funkcija IQ modulacije
- Visoko precizni brojač frekvencija
- Standardna sučelja: USB domaćin, USB uređaj (USBTMC, LAN VXI-11)
- Zaslon osjetljiv na dodir od 4,3 inča za lakši rad
- Pogodno za složenu opciju IQ modulacije
Isporuka uključuje
- Generator funkcija
- Upute.
