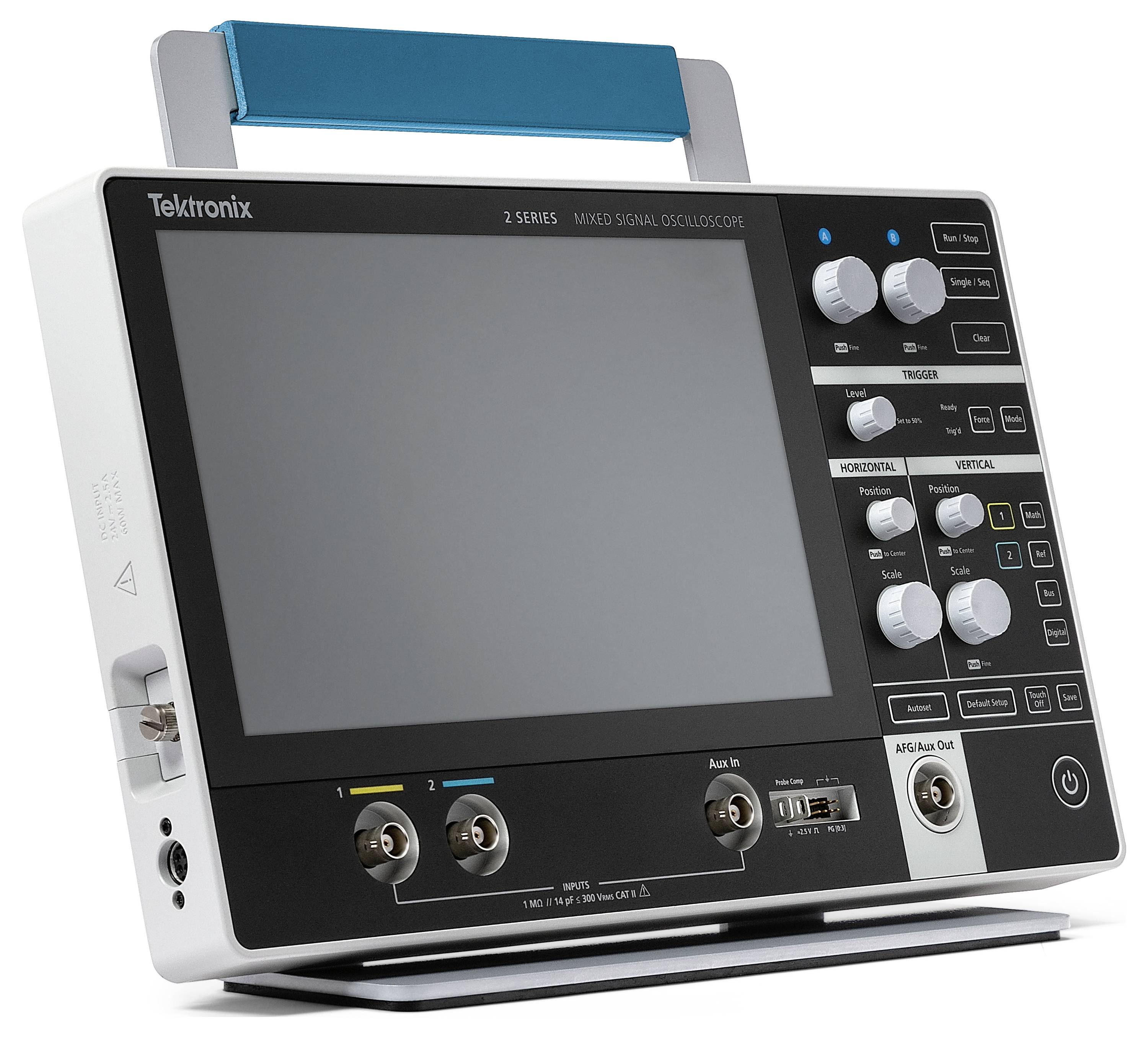

Tektronix MSO22-EDU 2-BW-200 digitalni osciloskop 200 MHz 1.25 GSa/s 10000 kpts mješoviti signal (mso), digitalni oscilo

Kompaktan i svestran osciloskop za svakodnevno otklanjanje grešaka
MSO Serija 2 ima 2 analogna kanala, širinu pojasa od 200 mHz, brzinu uzorkovanja od 1,25 GS/s, 16-kanalni MSO, 50 MHz AFG, 4-bitni digitalni generator uzorka bitova, praktični okidač i dekodiranje protokola – sve u jednom kompaktnom obliku kućišta s 1,5" debljine. MSO serija 2 je osciloskop za elektroničko otklanjanje grešaka i testiranje, bez obzira gdje radite.
S kapacitivnim zaslonom osjetljivim na dodir i visoko intuitivnim korisničkim sučeljem dizajniranim posebno za upravljanje dodirom, MSO serija 2 dio je Tektronixovih nagrađivanih osciloskopa sljedeće generacije. Korisničko sučelje koje se može dijeliti i programsko sučelje olakšavaju korištenje bilo kojeg Tektronix osciloskopa sljedeće generacije.
Dodatna baterija proširuje mogućnosti uređaja tako da se isti uređaj koji se koristi u laboratoriju može koristiti i na terenu.
Veliki portfelj kompatibilnih sondi i dobro promišljen skup dodataka čine MSO Series 2 najsnažnijim i najsvestranijim uređajem u svojoj klasi, prikladnim za širok raspon primjena.

Intuitivni zaslon osjetljiv na dodir s pojednostavljenom prednjom pločom
MSO Serija 2 ima isto nagrađivano korisničko sučelje kao Tektronix osciloskopi više klase i podržava interakcije sa zaslonom osjetljivim na dodir kao što biste očekivali od potrošačkog uređaja s omogućenim dodirom.
Povucite valne oblike lijevo/desno ili gore/dolje za podešavanje horizontalnog i okomitog položaja ili za pomicanje kroz uvećani prikaz
Stiskanjem ili širenjem prstiju možete mijenjati razmjere ili povećavati/smanjivati vodoravno ili okomito.
Prijeđite prstom s desne strane zaslona da biste otkrili traku s rezultatima ili prijeđite prstom od vrha prema dolje da biste otkrili izbornike u gornjem lijevom kutu zaslona.

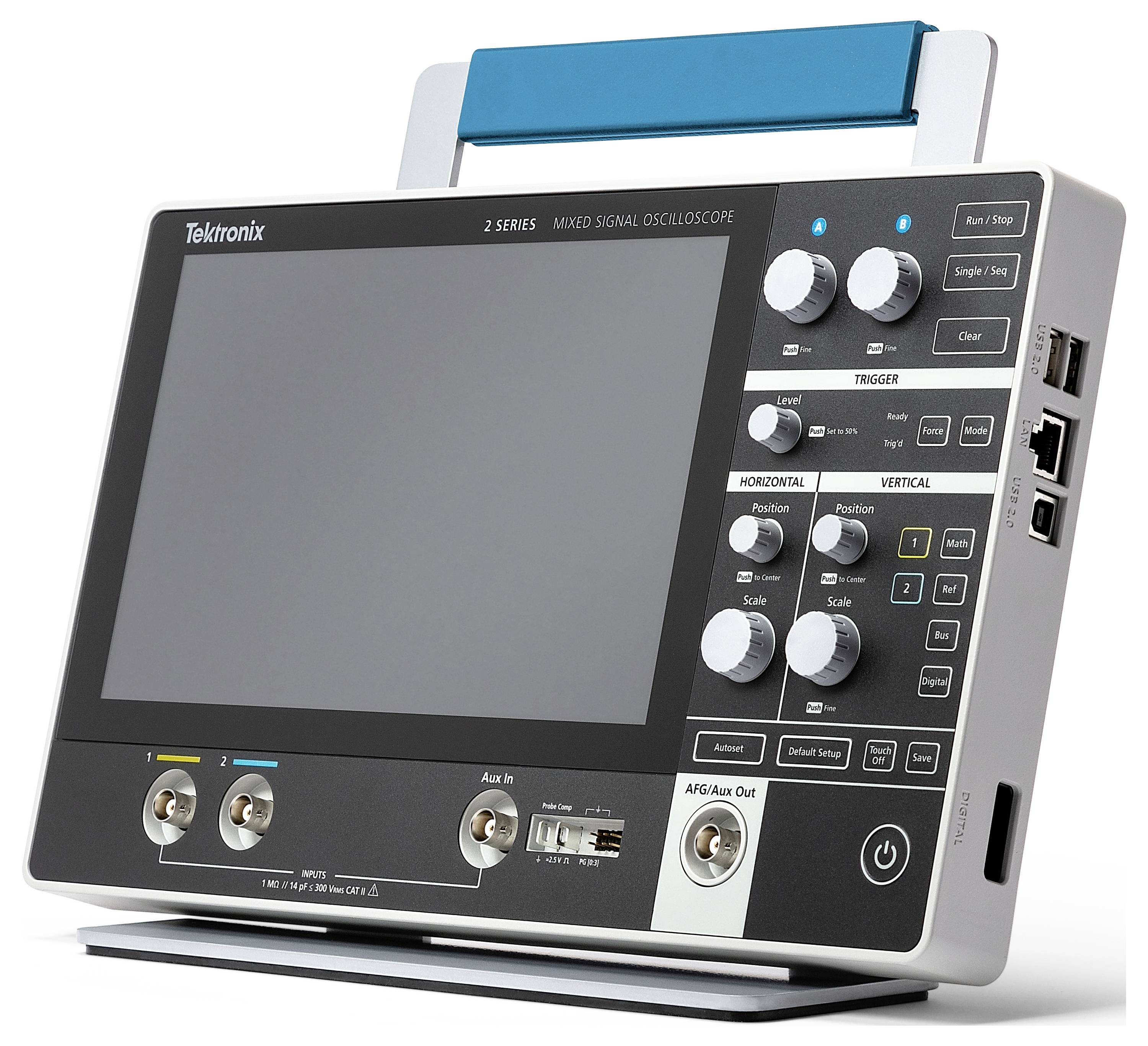

Pojednostavljena prednja ploča uključuje tipke i gumbe s LED prstenastim svjetlima označenim bojama za brzi pristup i jednostavno podešavanje najčešće korištenih postavki uređaja.
Tehnologija membranskog prekidača čini ga robusnim, prikladnim za upotrebu u teškim uvjetima i lakim za čišćenje.
Kombinacija optimizirane prednje ploče i intuitivnog dodirnog sučelja omogućuje svakom novom tehničaru da samostalno razumije i koristi uređaj.
Uz to, USB miš i tipkovnica su podržani i mogu se koristiti kao treći način interakcije s uređajem.

Izuzetno jednostavno sučelje sa sveobuhvatnom analitikom za brze uvide Korisničko sučelje MSO Series 2 dizajnirano je od samog početka za upravljanje dodirom. Sve ključne informacije predstavljene su kao niz bedževa s vizualnim znakovima koji pokazuju asocijacije. Samo jednim dodirom dobivate trenutni pristup konfiguraciji uređaja ili upravljanju valnim oblicima.
MSO serija 2 ima revolucionarni novi način prikaza u ovoj klasi, Stack Mode. Tradicionalno, svi oblici krivulja su postavljeni na mrežu zaslona, što je rezultiralo neželjenim kompromisima.
Okomito mjerilo i položaj svakog valnog oblika moraju se podesiti tako da se ne preklapaju, što rezultira korištenjem samo malog postotka ADC raspona, što rezultira netočnim mjerenjima.
Podešavanje skale okomitog valnog oblika i položaja oblika rezultira preklapanjem, što otežava razlikovanje detalja na jednom obliku.
U načinu složenog prikaza, svaki valni oblik dobiva vlastiti sloj (dodatnu mrežu) koji predstavlja cijeli raspon ADC za maksimalnu vidljivost i točnost. Osim toga, grupe kanala mogu se preklapati kako bi se omogućila vizualna usporedba signala.
MSO serija 2 nudi opsežan skup standardnih alata za analizu uključujući:
Valni oblik i pokazivači na zaslonu s položajem čitanja koji može odabrati korisnik
37 automatiziranih mjerenja sa statistikom mjerenja i usmjeravanjem, s mogućnošću dodavanja neograničenog broja mjerenja, navigacije od jednog događaja do sljedećeg i trenutnog prikaza minimalnog ili maksimalnog rezultata
Osnovna i napredna matematika valnog oblika, uključujući manipulaciju proizvoljnim jednadžbama.
Osnovna FFT analiza s opcijama za prikaz magnitude ili faze, višestrukim opcijama za prilagodbu tipa prozora, usmjeravanja i jedinica.

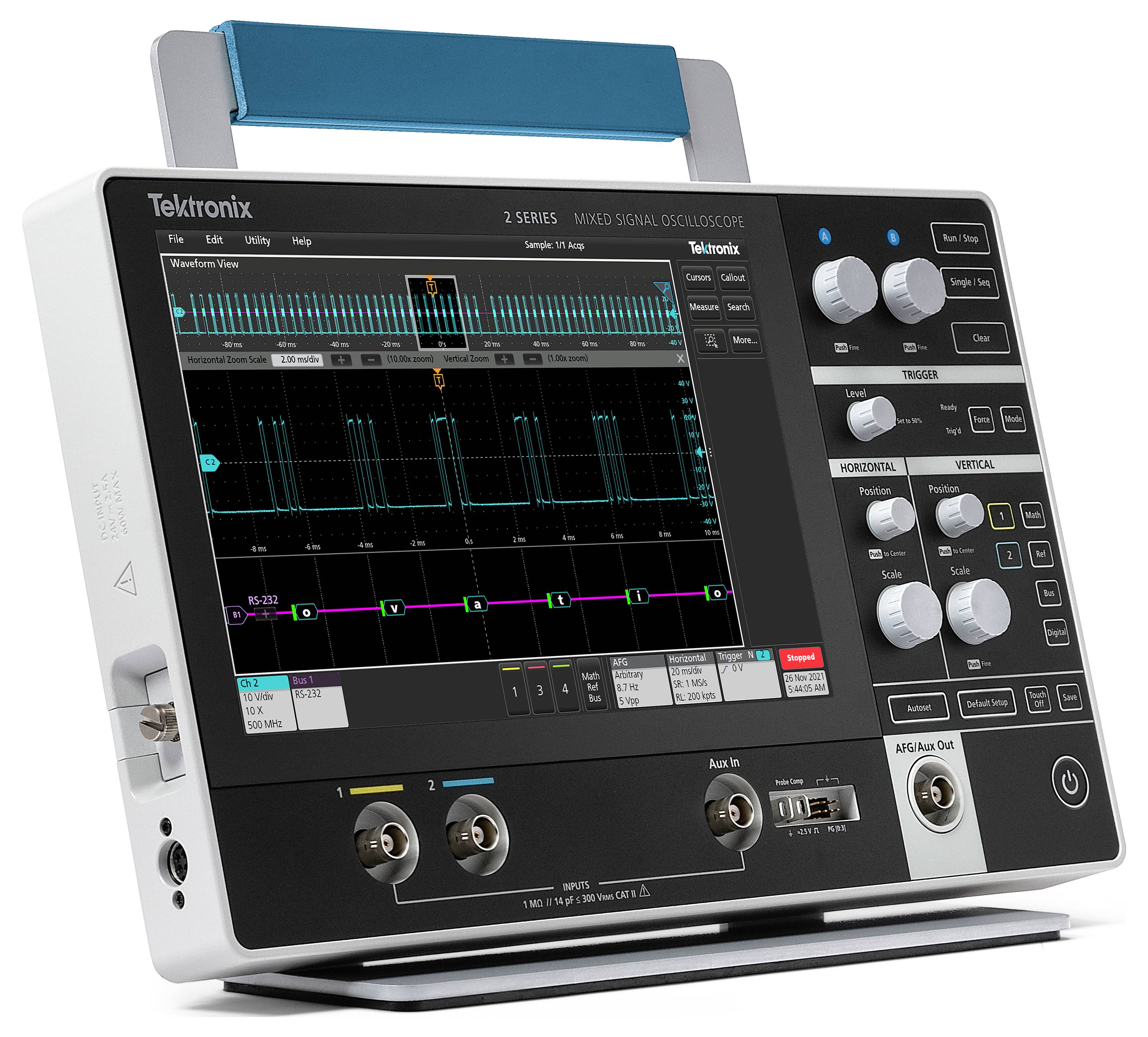

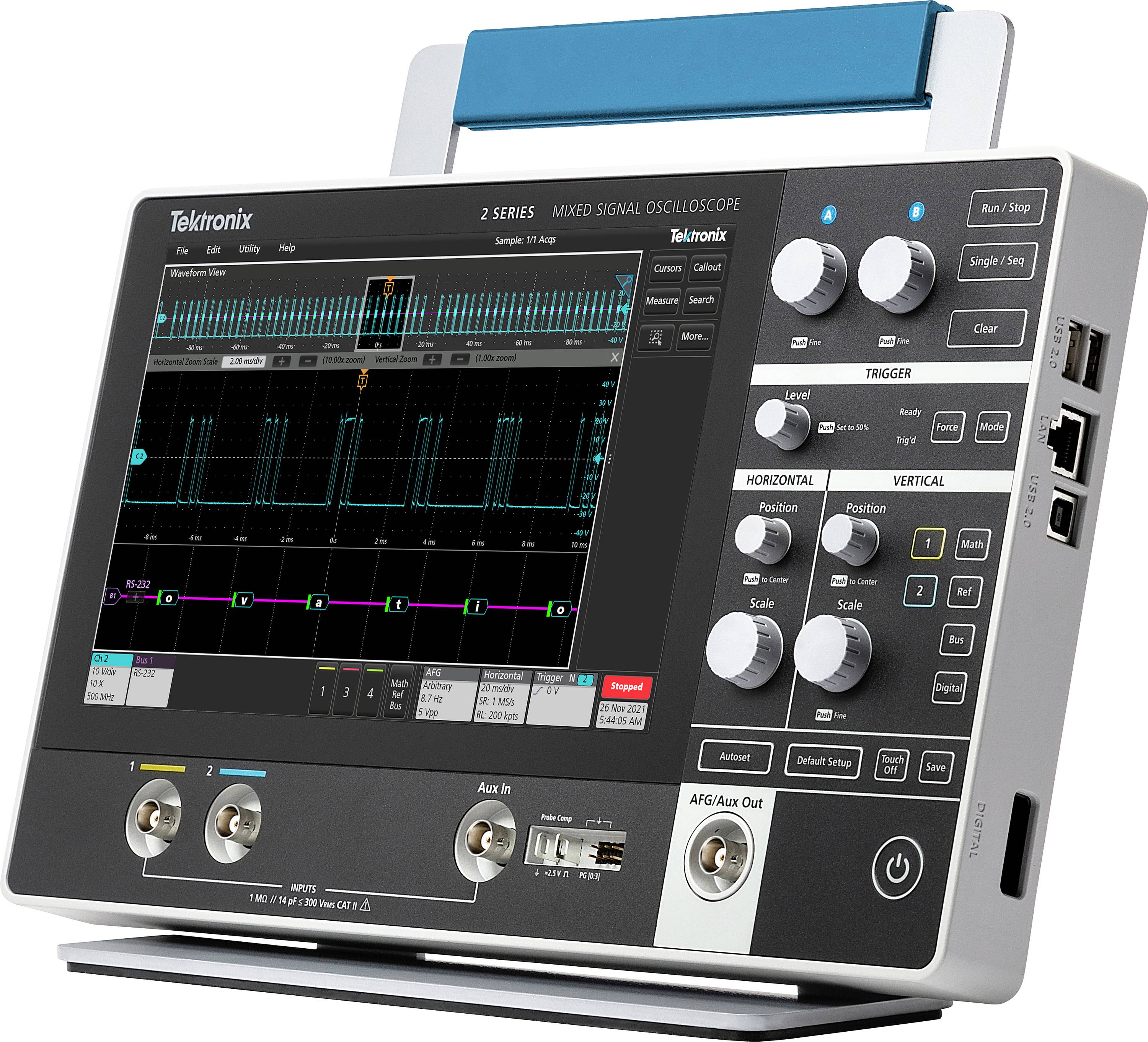

Veliki zaslon MSO serije 2 nudi obilje prostora ne samo za prikaz signala, već i za dijagrame, tablice rezultata mjerenja, tablice dekodiranja sabirnice i više. Možete povećavati, smanjivati i pomicati različite prikaze kako najbolje odgovara vašoj aplikaciji.

okidanje
Otkrivanje greške uređaja samo je prvi korak. Da bi se utvrdio uzrok, događaj se mora zabilježiti. MSO Serija 2 sadrži cijeli skup naprednih okidača uključujući runt, logiku, širinu impulsa, okidač, vrijeme čekanja, vrijeme porasta/pada, postavljanje i zadržavanje, serijski paket i paralelne podatke koji se mogu koristiti za snimanje složenih rijetkih događaja.

Reagirajte na događaj
Ugrađena značajka uređaja "Odgovori na događaj..." omogućuje korisnicima da postave osciloskop da odgovori na određene radnje kada se dogodi određeni uvjet, kao što je kvar. B. dogodi se događaj okidača, pogreška ograničenja mjerenja, događaj pretraživanja ili test maske. To omogućuje jednostavno snimanje i analizu rijetkih događaja.

navigacija i pretraživanje
Uz rekordnu duljinu od do 10 milijuna točaka, mnogi događaji, čak i tisuće serijskih paketa, mogu se uhvatiti u jednoj operaciji uz održavanje visoke rezolucije potrebne za povećanje specifičnih detalja signala.
Traženje određenog događaja u velikom skupu podataka signala može oduzeti mnogo vremena bez pravih alata za pretraživanje.
Funkcija pretraživanja omogućuje automatsko pretraživanje vaših snimaka za događaje koje definira korisnik. Sve pojave događaja označene su markerima za pretraživanje radi lakše navigacije. Vrste pretraživanja uključuju rub, širinu impulsa, vremensko ograničenje, trajanje, prozor, logiku, postavljanje i zadržavanje, vrijeme porasta/slada i sadržaj paketa paralelne/serijske sabirnice. Također možete brzo skočiti na minimalnu i maksimalnu vrijednost rezultata pretraživanja.

oblačići
Dokumentiranje rezultata i metoda ispitivanja važno je kada dijelite podatke s timom, kasnije ponovno kreirate mjerenja ili dajete izvješća korisnicima.
S nekoliko dodira na zaslonu možete stvoriti onoliko prilagođenih oblačića koliko vam je potrebno za dokumentiranje specifičnih detalja na valnim oblicima. Za svaki oblačić možete prilagoditi tekst, položaj, boju, veličinu i vrstu fonta.
