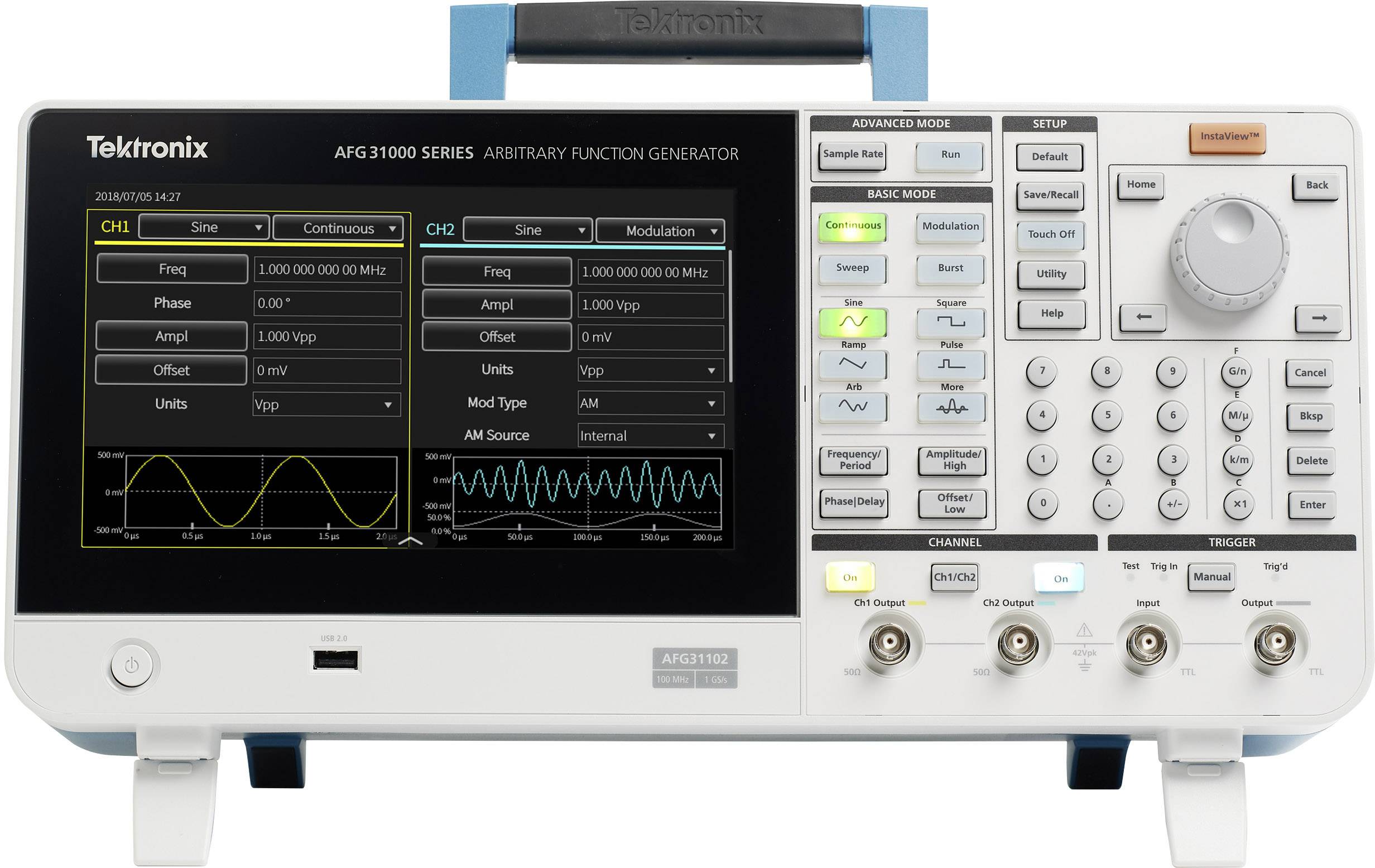

Generator funkcijskih valova s prikazom postavki i oblika vala. Tipke i upravljački kotačići vidljivi za rukovanje. Marka Tektronix.

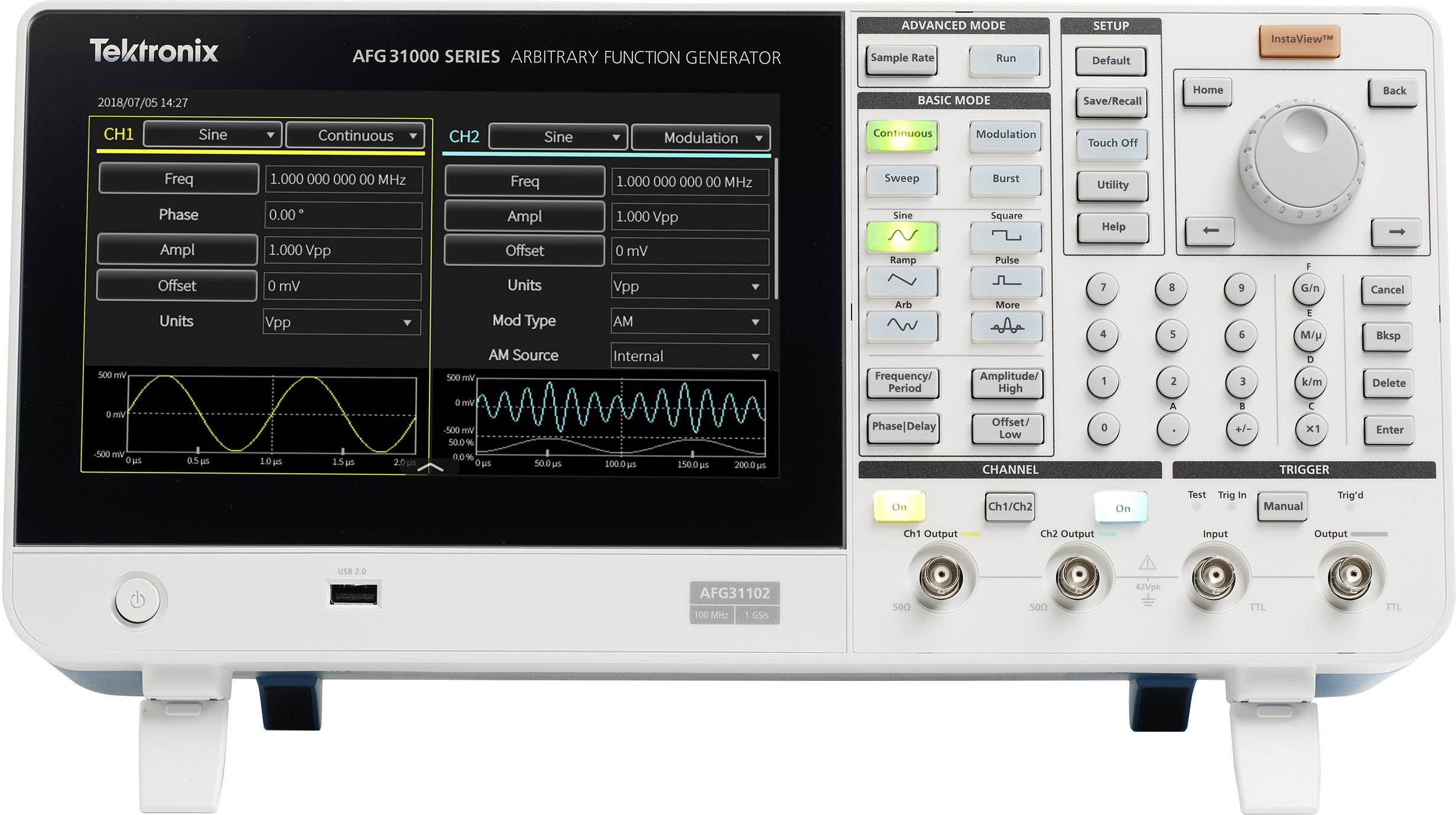

Generator funkcija s prikazom pokazuje dvije krivulje i nekoliko postavki, uključujući frekvenciju i amplitudu. Označeno: 'Tektronix'.

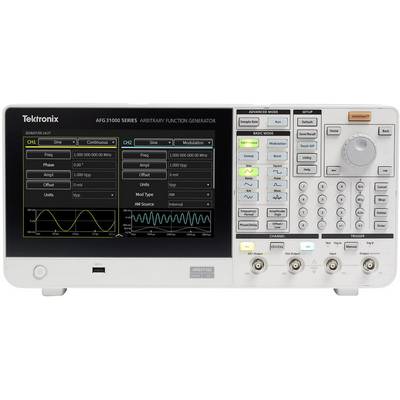

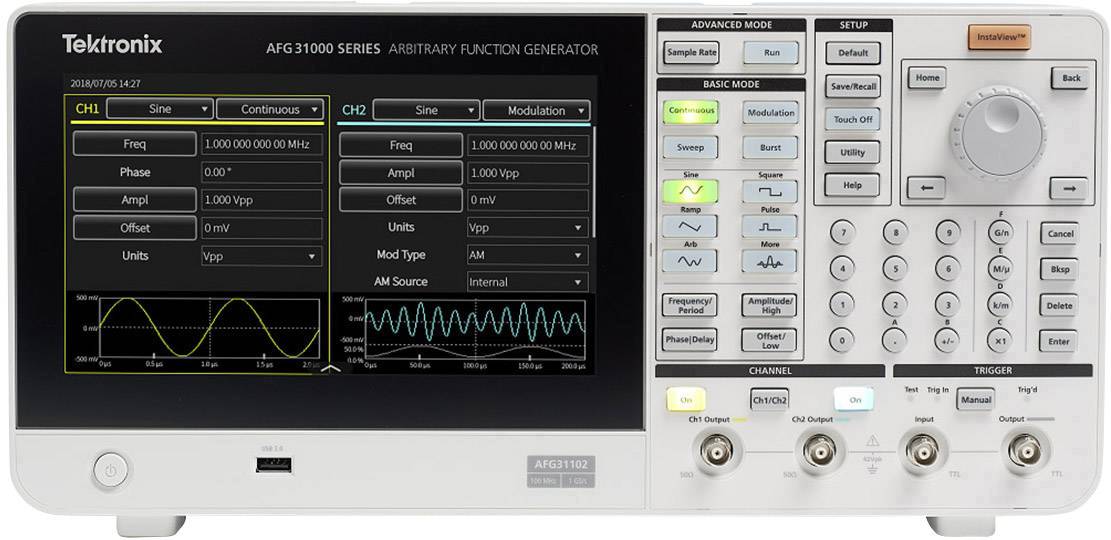

AFG31000 serija od Tektroniksa je generators funkcija s dva kanala koji prikazuje valove na digitalnom zaslonu.

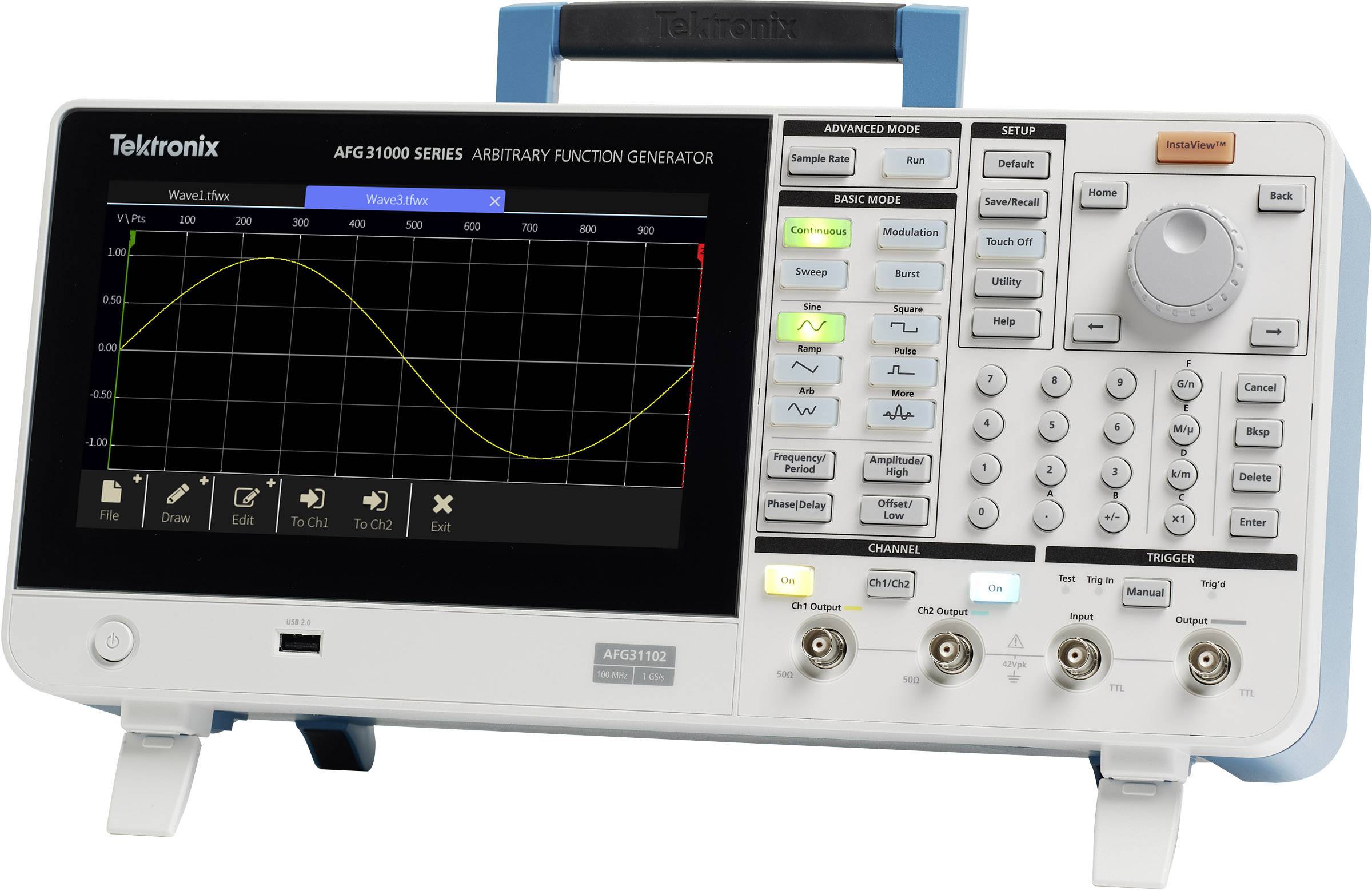

Generator funkcija s digitalnim zaslonom prikazuje sinusni val. Različiti gumbi i upravljači vidljivi su desno od zaslona.

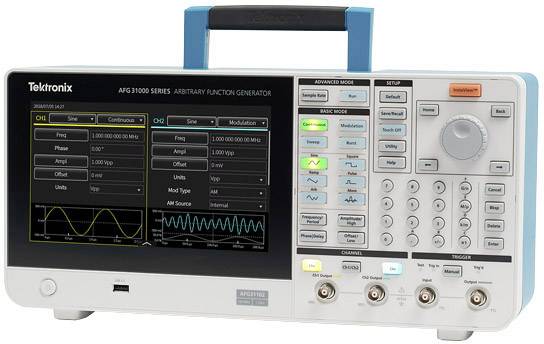

Generator proizvoljnih funkcija s prikazom pokazuje valove i parametre. Upravljački elementi i priključci su vidljivi.

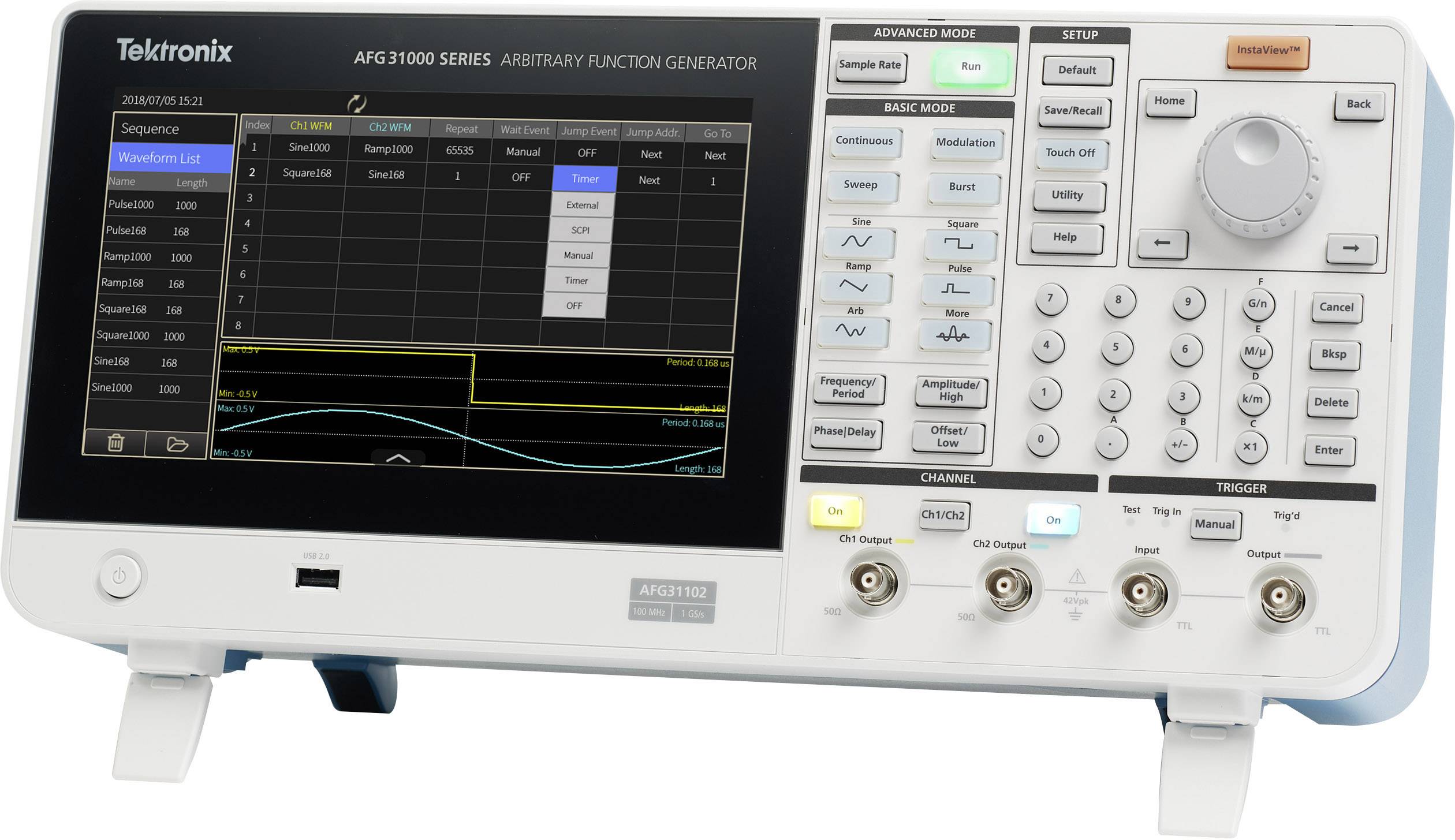

Arbitrarni generator funkcija s zaslonom i upravljačkom pločom, prikazuje listu sekvenci na zaslonu te različite tipke i priključke.

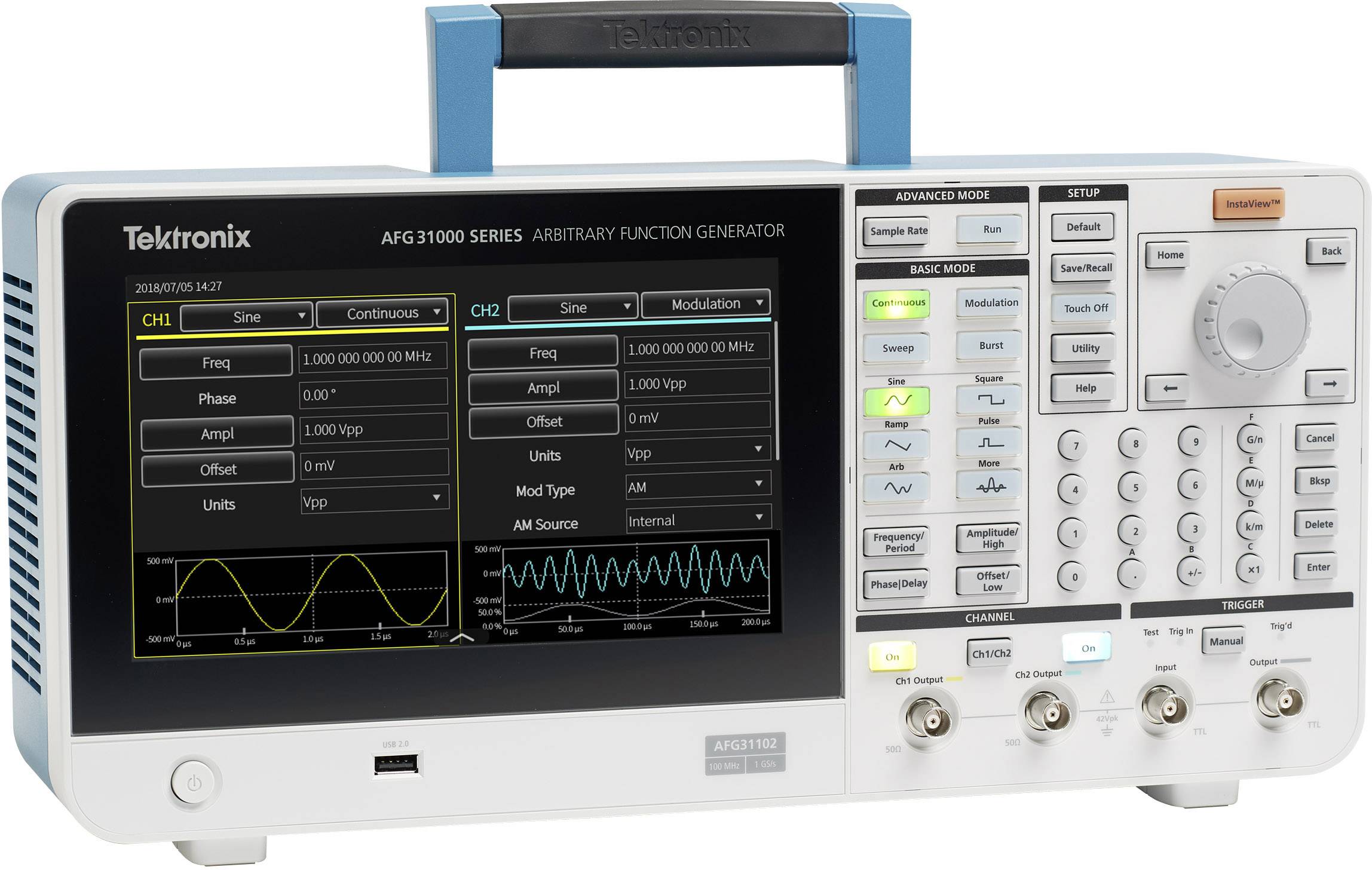

Arbitrarni funkcijski generator sa zaslonom prikazuje grafičke i numeričke podatke o frekvenciji i amplitudi u dva kanala.

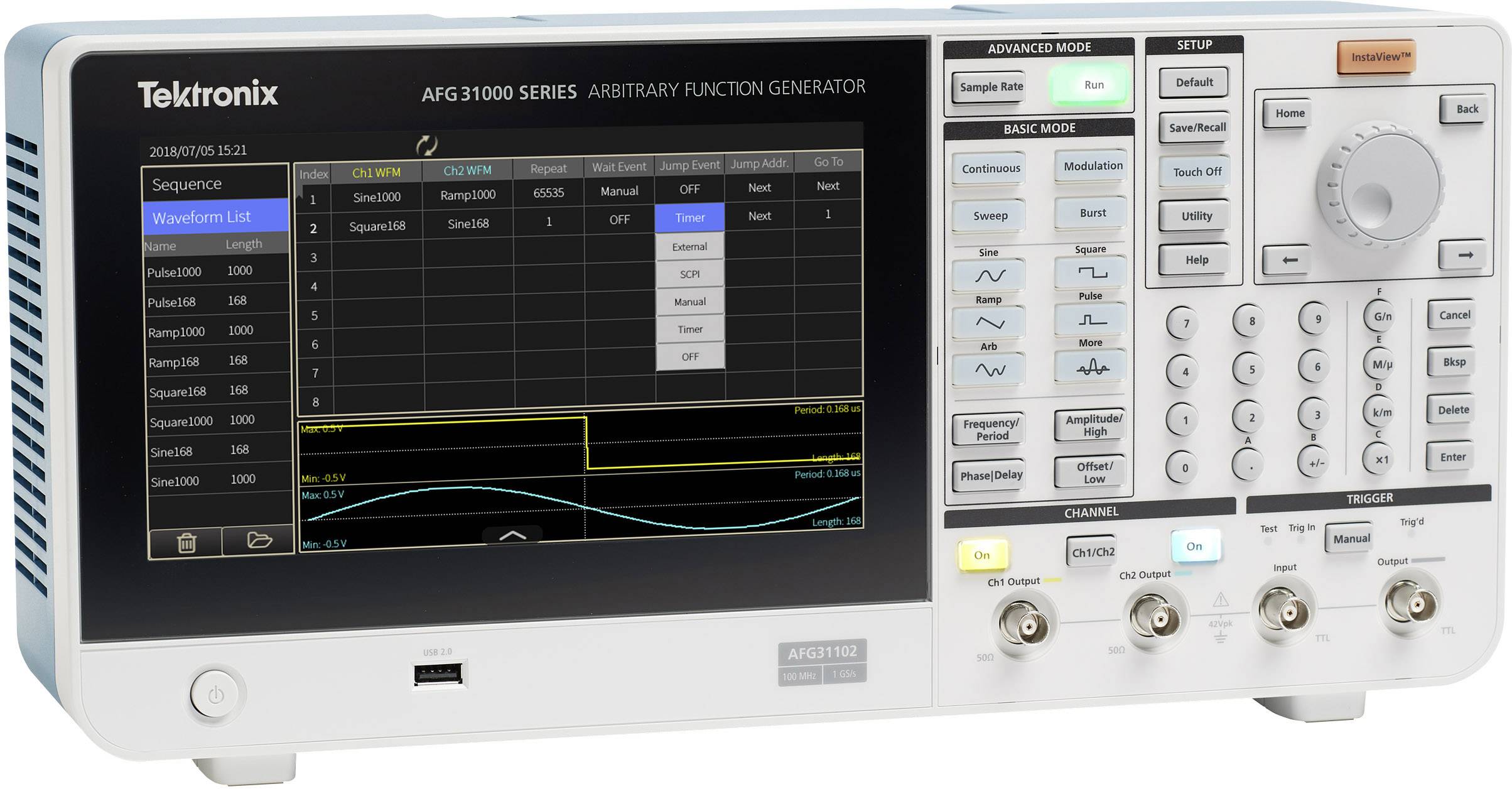

Osciloskop s digitalnim prikazom, vidljive opcije valnog oblika, tipke i priključci za različita mjerenja.

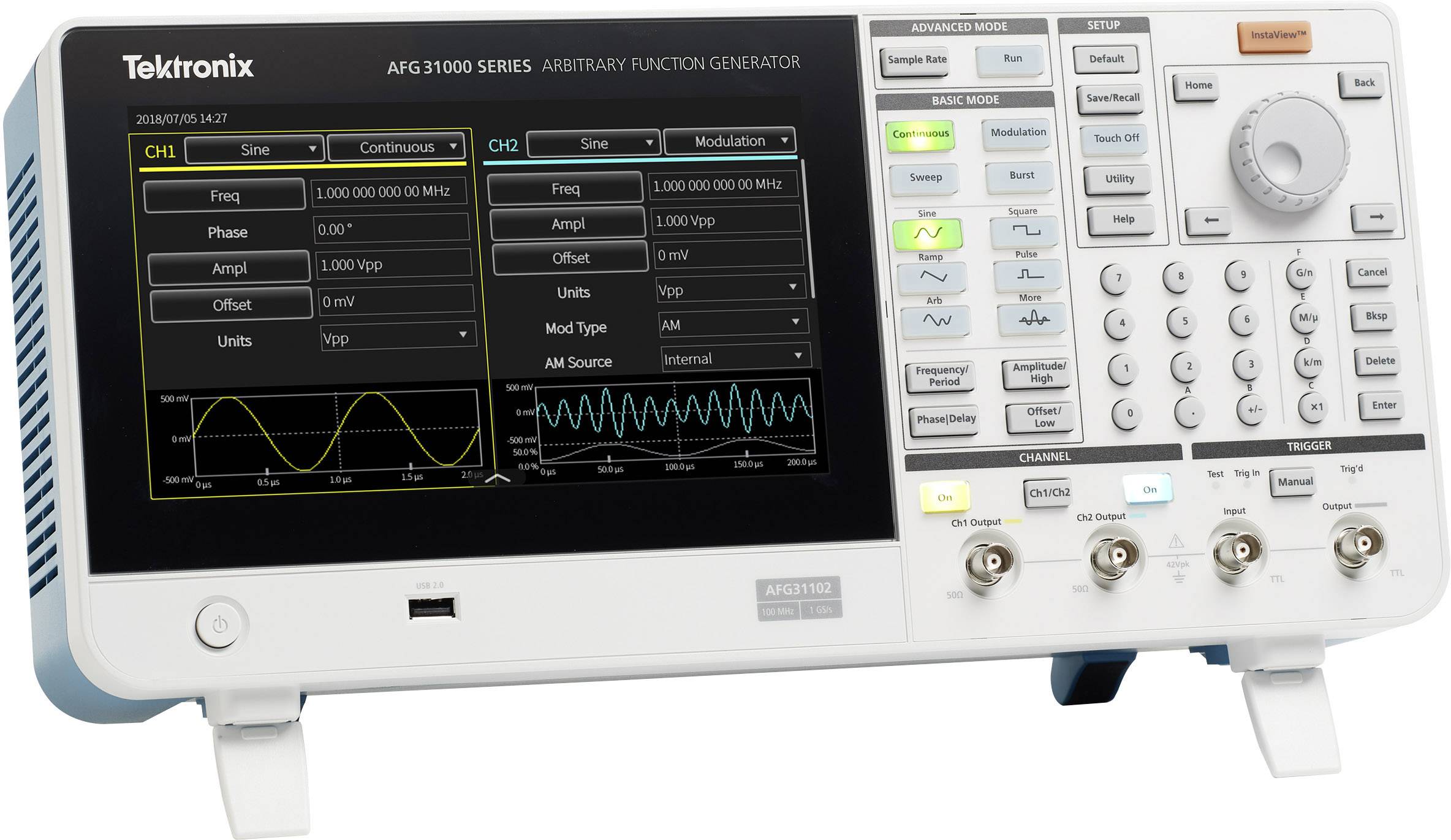

Elektronički uređaj s ekranom prikazuje sinusne valove i funkcije. Tipke i upravljački kontrolni gumbi nalaze se na desnoj strani za rukovanje.

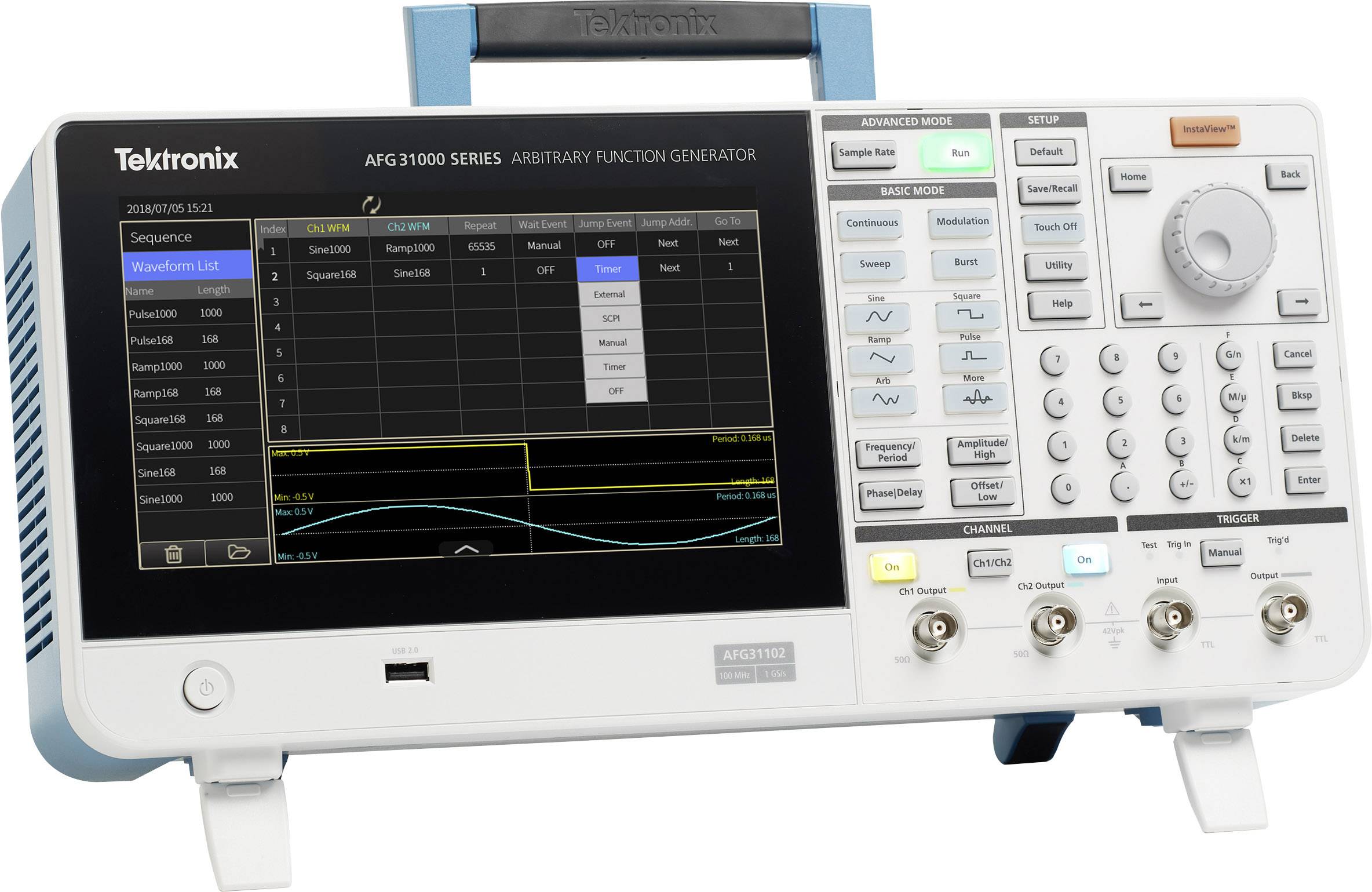

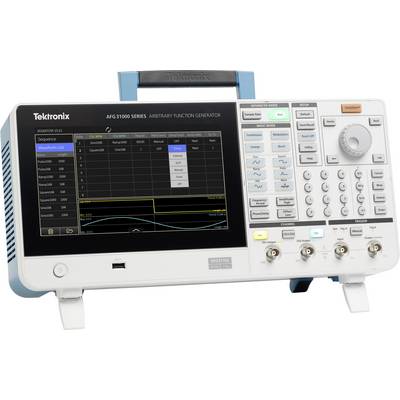

Generator funkcija s prikazom pokazuje listu valnih oblika i grafičke prikaze. Upravljački elementi su smješteni s desne strane.

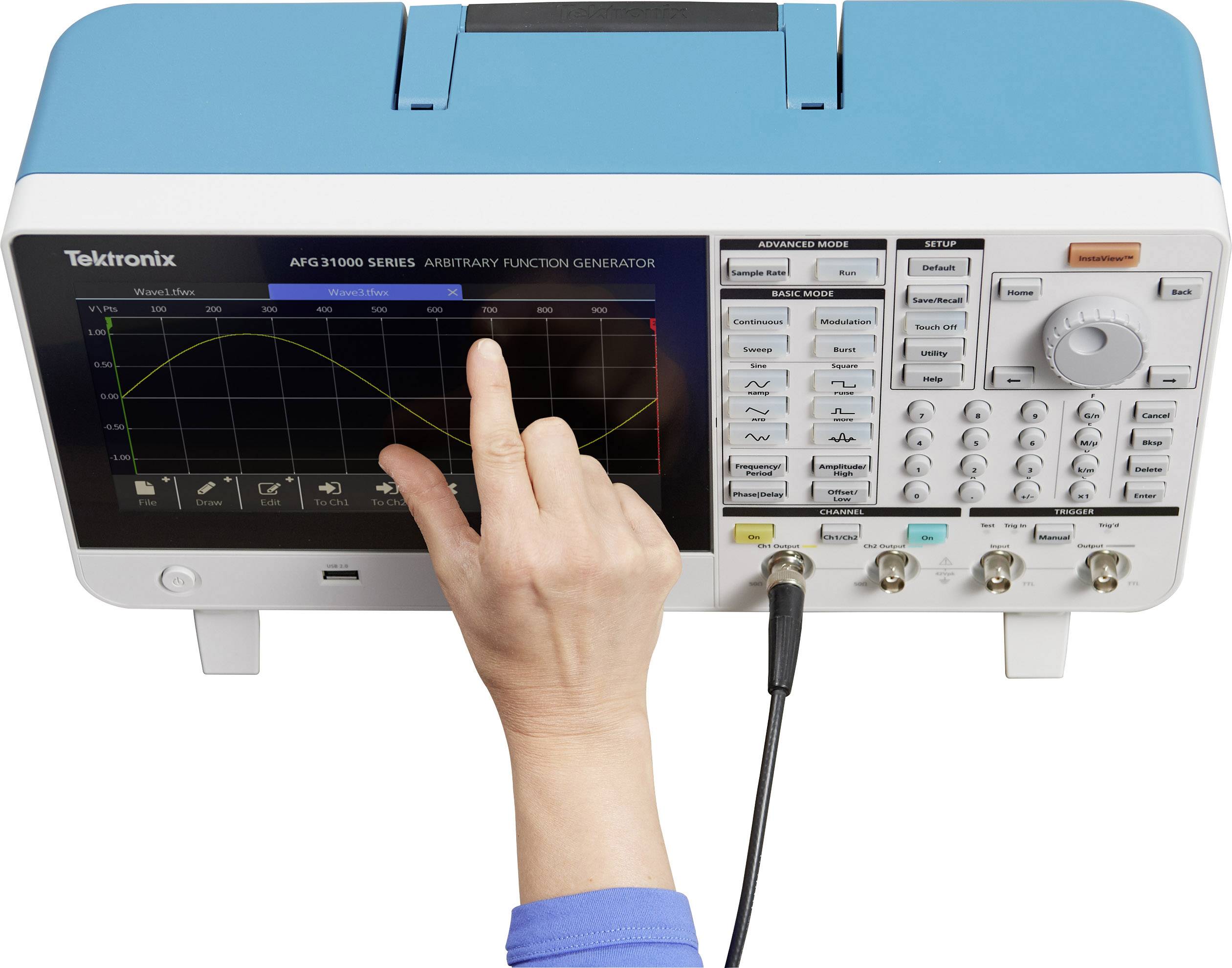

Ruka dodiruje zaslon funkcijskog generatora s grafičkim prikazom na obojenom zaslonu, s mnogo tipki sa strane.

Jedna osoba radi za stolom s više elektroničkih mjernih uređaja. Okreće gumb jednog od uređaja kako bi izvršila prilagodbe.

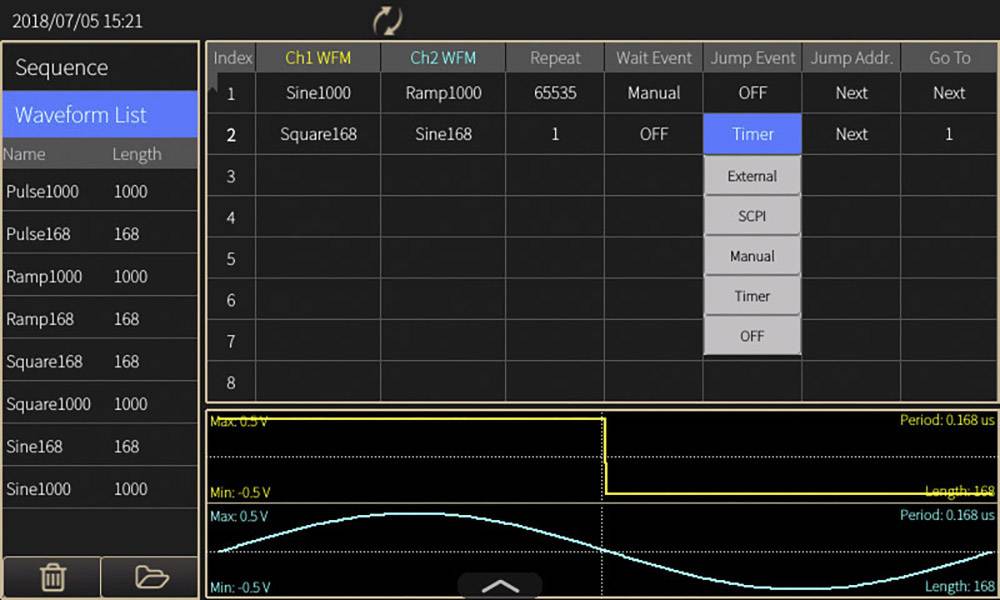

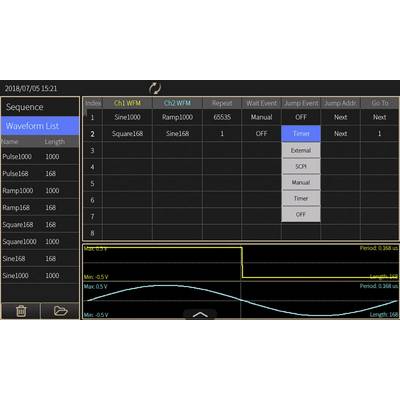

Zaslon prikazuje osciloskopsko sučelje sa sekvencom valnih oblika, dijagramskim prikazom i nekoliko kontrolnih opcija.

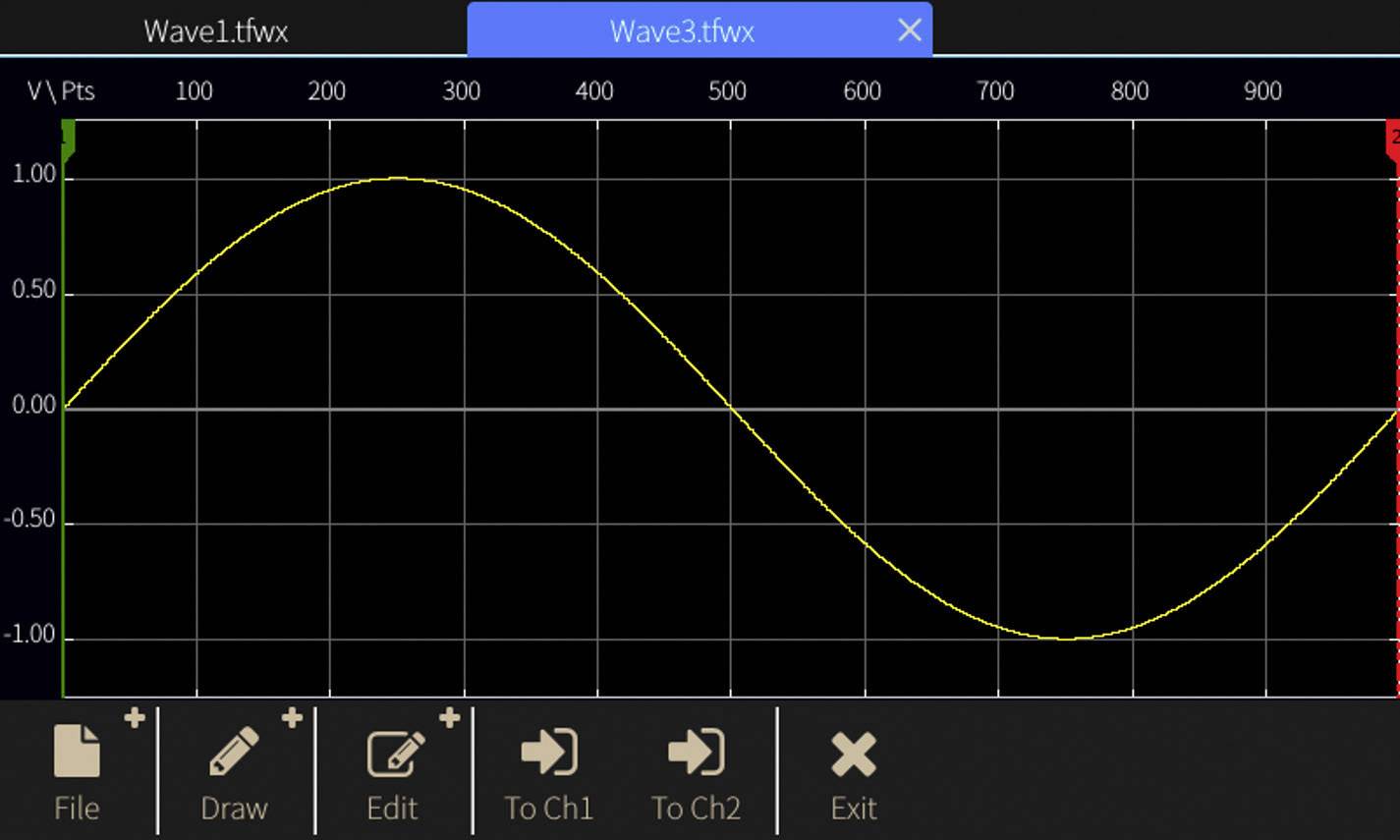

Slika zaslona osciloskopa s žutom sinusoidnom valnom formom prikazanom grafički u vremenskom rasponu od 0 do 1000.

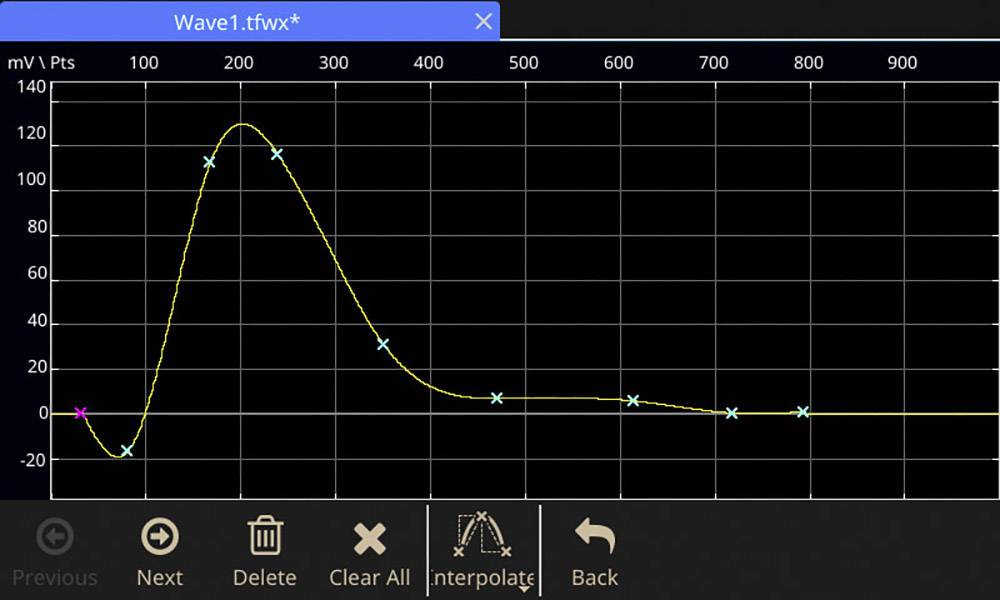

Dijagram valnog oblika s izraženim vrhom od oko 110 mV i naknadnim padom na oko 0 mV. X-os: 'Pts', Y-os: 'mV'.

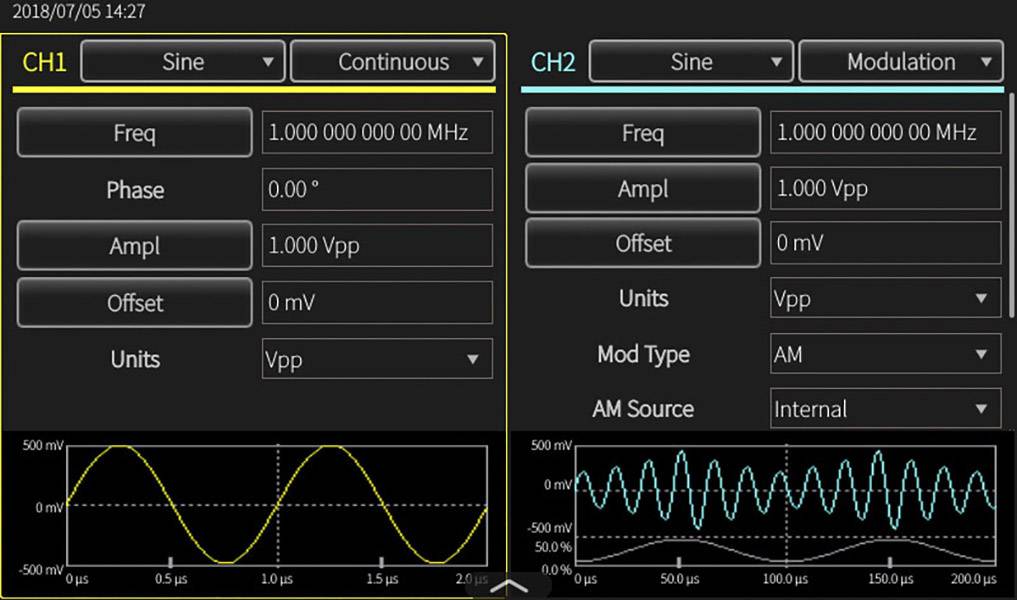

Zaslon osciloskopa prikazuje dva kanala: CH1 generira sinusnu valnu, CH2 moduliranu valnu. Oba pokazuju frekvenciju i amplitudu.

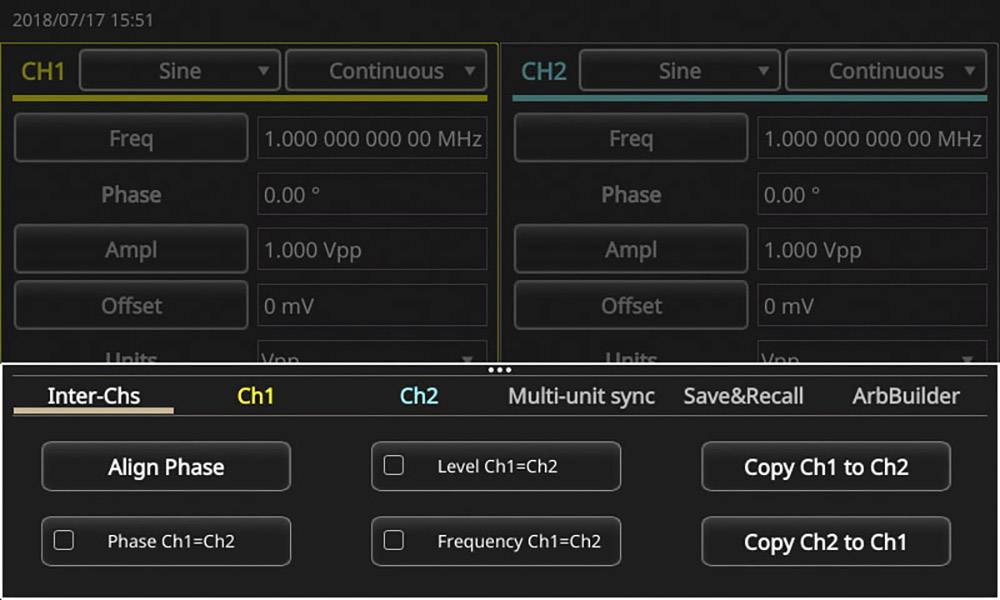

Slika zaslona generatora signala s dva kanala. Kanal 1 prikazuje frekvenciju od 1 MHz, Kanal 2 još nije podešen. Dostupne su opcije sinkronizacije i kopiranja između kanala.

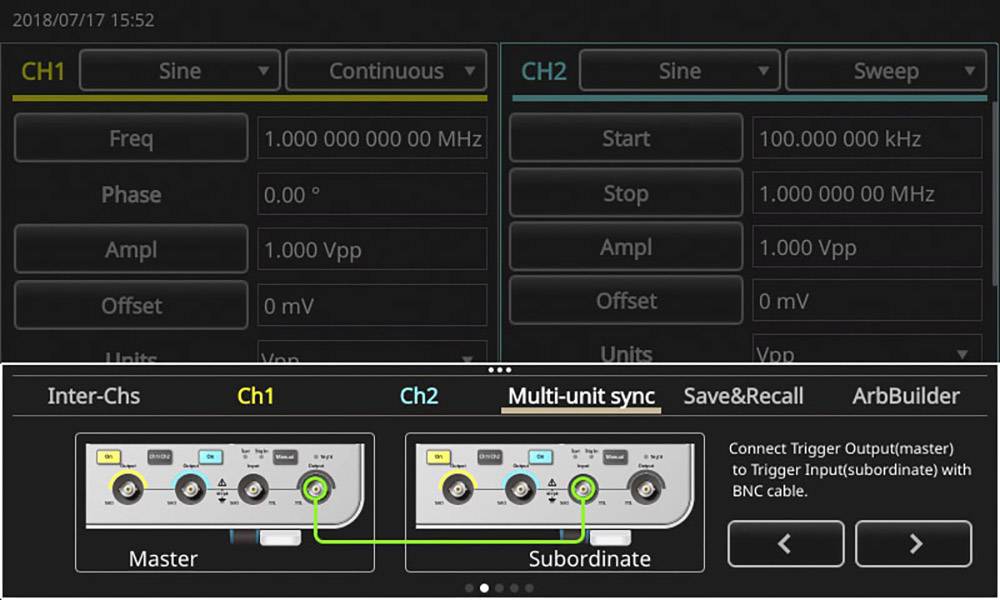

Upravljačka jedinica s dva kanala prikazuje frekvencijske i fazne informacije. Dolje dijagram za povezivanje glavne i pomoćne jedinice.

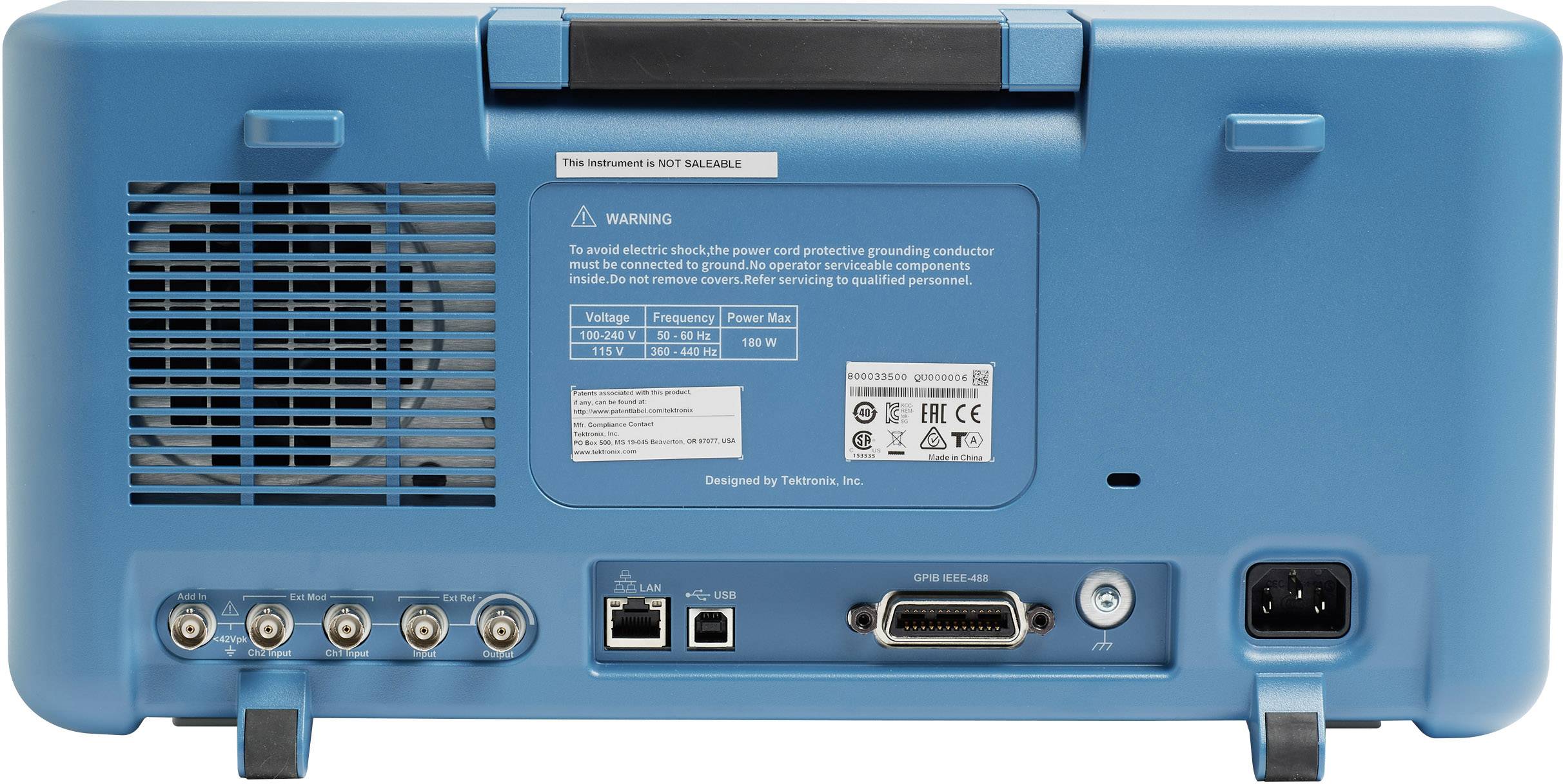

Stražnja strana elektroničkog uređaja s priključcima i ventilatorom. Naljepnica prikazuje sigurnosne upozorenja i tehničke specifikacije.

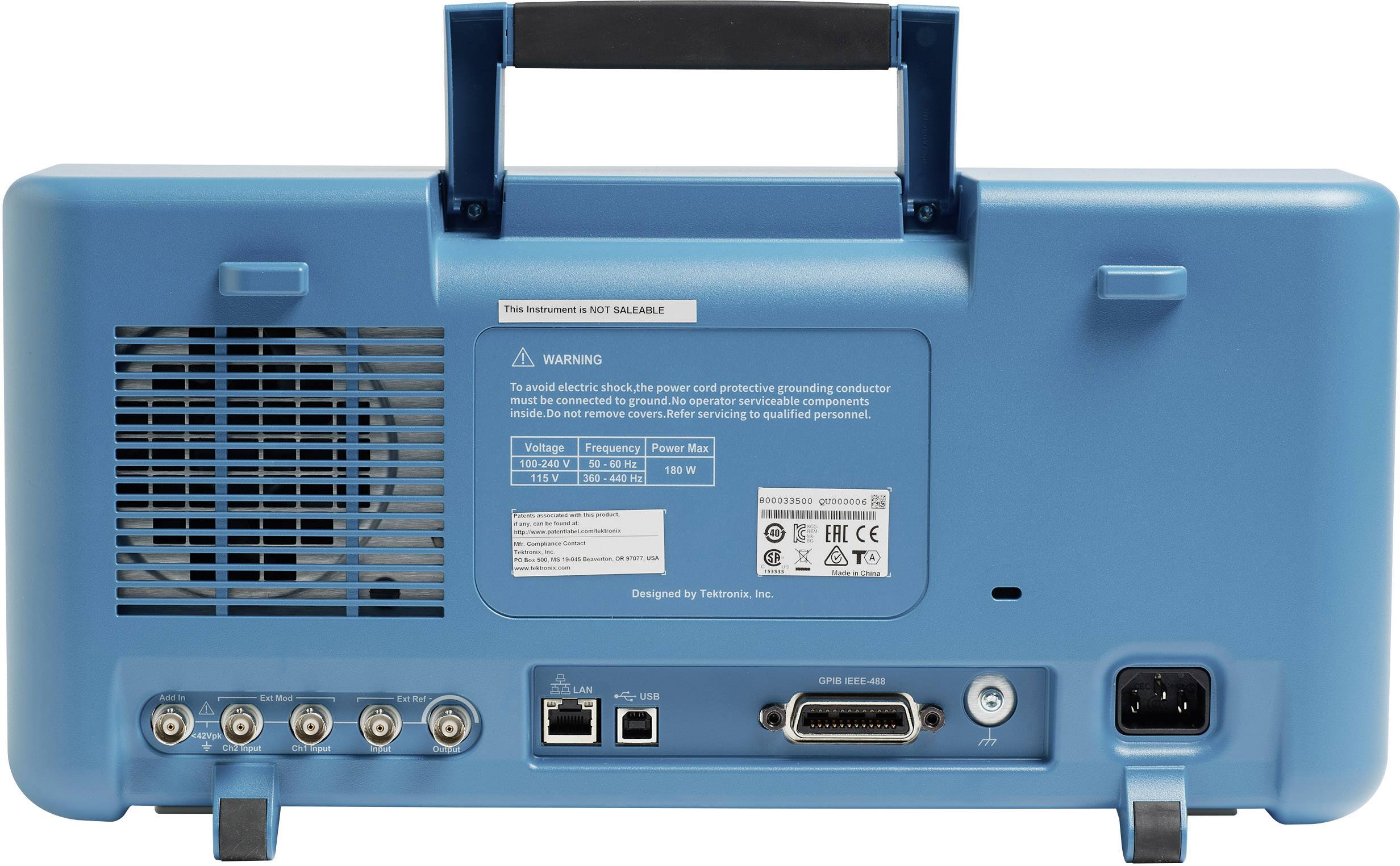

Pogled straga na plavo elektroničko uređaju s više priključnih mogućnosti i ventilatorom. Oznake upozoravaju na električne opasnosti.

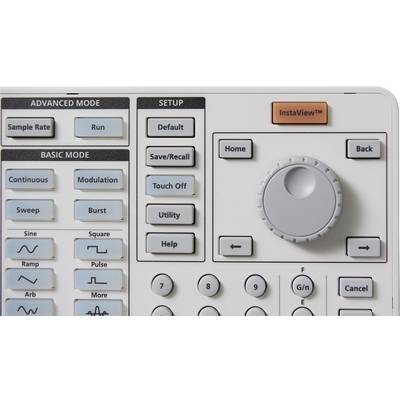

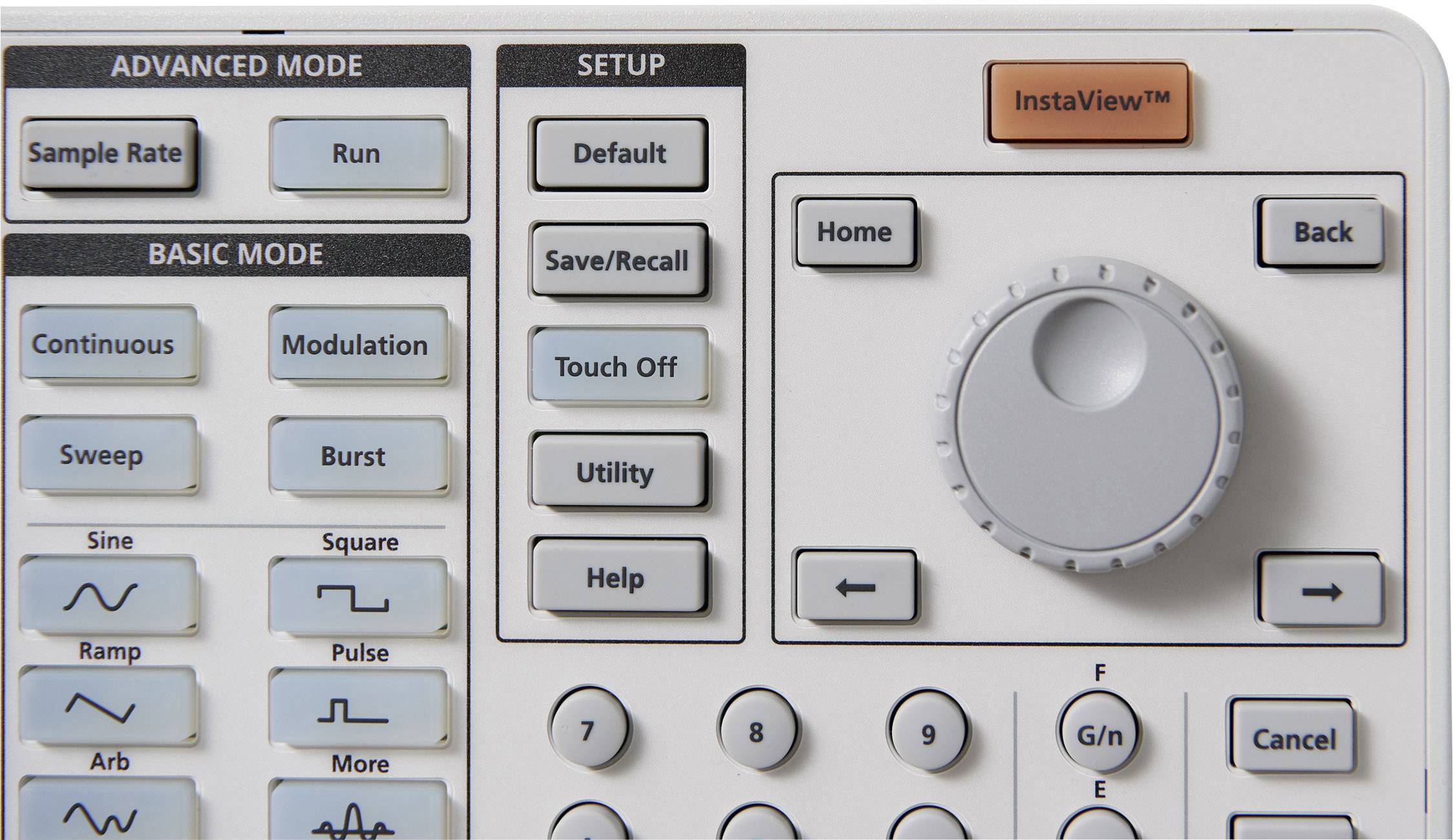

Kontrolna ploča elektroničkog uređaja s tipkama i klizačima za načine rada poput 'Osnovni način' i 'Napredni način', uključujući tipku 'InstaView'.

1/22

Tehnički list (PDF)

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (7.499,00 € / komad)

7.499,00 €

sa PDV-om

samo 110,65 €

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Tektronix AFG31101 funkcijski generator na struju 0.000001 Hz - 100 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Modeli s 1 ili 2 kanala
Raspon izlazne amplitude 1 mVP-P do 10 VP-P u 50 opterećenja Ω
Primjene:
Napredna istraživanja
Sinkronizacija sata i sustava
Replikacija signala iz stvarnog svijeta
Karakterizacija i validacija komponenti i krugova
Projektiranje i ispitivanje ugrađenih krugova
Opća generacija signala

Tehnički podaci

Razlučivost zaslona: 800 x 480 piksela, dimenzije: 191,8 x 412,8 x 143,3 mm, izlazna impedancija: 50 Ω, napajanje: 100 - 240 V, 47-63 Hz; 115 V, 360-440 Hz

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 0.000001 Hz - 100 MHz

Izlazni oblici signala: proizvoljno
trokut
puls
buka
pravokutnik
sinusni val

Područje frekvencije (sinus): 1 μHz - 100 MHz

Klir faktor (sinus): ±0.15 - 0.3 dB

Područje frekvencije pravokutnik: 1 μHz - 80 MHz

Vrijeme povečavanja pravokutnika: ≤ 4.2 ns

Prikaz: digitalni

Područje frekvencije (trokut): 1 μHz - 1 MHz

Područje frekvencije (ARB): 1 mHz - 50 MHz

: tvornički standard (vlastiti)

Interna modulacija: AM, FM, PM, PMW, ASK, FSK, PSK

Eksterna modulacija: AM, FM, PM, PMW, ASK, FSK, PSK

dim.: (Š x V) 413 mm x 192 mm

Težina: 4.7 kg

Broj kanala: 1-kanalni

Frekvencija (maks.): 100 MHz

Frekvencija (min.): 0.000001 Hz

Posebne značajke: modulacija

Širina: 413 mm

Visina: 192 mm

Napajanje: strujno napajanje

Tip: AFG31101

Varijante(Sve stavke su sa PDV-om, plus dostava)

Kalibriran po

Područje frekvencije (sinus)

Izlazni oblici signala

Tektronix AFG31101 funkcijski generator na struju 0.000001 Hz - 100 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1785556

Ovaj proizvod

tvornički standard (vlastiti)

1 μHz - 100 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31021 funkcijski generator na struju 0.000001 Hz - 25 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1785552

tvornički standard (vlastiti)

1 μHz - 25 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31022 funkcijski generator na struju 0.000001 Hz - 25 MHz 2-kanalni proizvoljno, trokut, pravokutnik, sinusni val , buka, puls

Kataloški br.:1785553

tvornički standard (vlastiti)

1 μHz - 25 MHz

proizvoljnotrokutpravokutniksinusni val bukapuls

Tektronix AFG31051 funkcijski generator na struju 0.000001 Hz - 50 MHz 1-kanalni proizvoljno, trokut, buka, pravokutnik, sinusni val , puls

Kataloški br.:1785554

tvornički standard (vlastiti)

1 μHz - 50 MHz

proizvoljnotrokutbukapravokutniksinusni val puls

Tektronix AFG31052 funkcijski generator na struju 0.000001 Hz - 50 MHz 2-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1785555

tvornički standard (vlastiti)

1 μHz - 50 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31102 funkcijski generator na struju 0.000001 Hz - 100 MHz 2-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1785557

tvornički standard (vlastiti)

1 μHz - 100 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31151 funkcijski generator na struju 0.000001 Hz - 150 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1876776

tvornički standard (vlastiti)

1 μHz - 125 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31152 funkcijski generator na struju 0.000001 Hz - 150 MHz 2-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1876777

tvornički standard (vlastiti)

1 μHz - 125 MHz MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31251 funkcijski generator na struju 0.000001 Hz - 250 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1876778

tvornički standard (vlastiti)

1 μHz - 125 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Tektronix AFG31252 funkcijski generator na struju 0.000001 Hz - 250 MHz 2-kanalni proizvoljno, trokut, puls, buka, pravokutnik, sinusni val

Kataloški br.:1876779

tvornički standard (vlastiti)

1 μHz - 125 MHz

proizvoljnotrokutpulsbukapravokutniksinusni val

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1785556 Tektronix AFG31101 funkcijski generator na struju 0.000001 Hz - 100 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravo

Upute za rad i sigurnost

Upute za rad i sigurnost 1785556 Tektronix AFG31101 funkcijski generator na struju 0.000001 Hz - 100 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravo

Informacije

Informacije 1785556 Tektronix AFG31101 funkcijski generator na struju 0.000001 Hz - 100 MHz 1-kanalni proizvoljno, trokut, puls, buka, pravo

Opis

Serija AFG31000 je najbolji generator funkcija u svojoj klasi. Kroz cijeli proces proizvodnje razvijen je za najviše zahtjeve na performanse i svestranost. 9-inčni kapacitivni zaslon osjetljiv na dodir, ugrađena aplikacija s proizvoljnim valnim oblikom i patentirana InstaView ™ tehnologija pružaju besprimjernu jednostavnost korištenja za istraživače i inženjere, omogućujući im da se usredotoče na svoj rad.

Ovaj tekst je strojno preveden.

Izvedba

Dvostruki rad za jednostavnu uporabu i fleksibilnost
Ugrađeni ArbBuilder za stvaranje i uređivanje proizvoljnih funkcija
Patentirana tehnologija InstaView ™
Kompatibilan s TekBench®-om.
