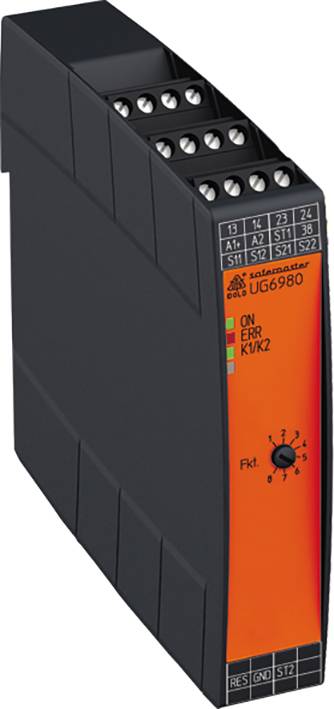

sigurnosni relej UG6980.02PS/61 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 22.5 x 110 x 120.3 mm 1 St
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni relej
Priključak
priključne vijčane stezaljke
Radni napon
24 V/DC
Tip
UG6980.02PS/61 DC24V
Pogonski napon maks.
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (335,00 € / komad)
335,00 €
sa PDV-om
Tehnički podaci
- Podesive sigurnosne funkcije
- Svjetlosna rešetka, zaustavljanje u slučaju nužde, sigurnosna prostirka, zaštitna vrata, dvoručne
- Ulaz
- Nazivni napon UN: DC 24 V
- Raspon napona: 0,8 ... 1,1 UN
- Nominalna potrošnja: Tip. 3,2 W
- Zaštita uređaja: Interna s PTC-om
- Zaštita od prenapona: Interno od VDR
- Tipka UKLJ. Radnog ciklusa: 0,1 sGumb za resetiranje radnog ciklusa:>3 s
- Sigurnosna funkcija
- Zaštitna podloga / sigurnosni rub (4)
- Maks. Dopušteno
- Otpor kontakta sigurnosnog ruba: 1000 Ω
- Preklopna struja u slučaju kratkog spoja: tip. 15 mA na UN
- Fotoćelija (8)
- Upravljajte strujom preko S12, S22
- ili S32, S42: tip. 8 mA na UN
- Minimalni napon na stezaljkama
- S12, S22 ili S32, S42
- s aktiviranim uređajem: DC 10 V
- Kontakti: NEMA kontakta po sigurnosnoj funkciji
- Rad temperaturnog raspona: - 25 ... + 60 ° C
- Vrsta proizvoda
sigurnosni relej
- Tip
UG6980.02PS/61 DC24V
- Priključak
priključne vijčane stezaljke
- Radni napon
24 V/DC
- Pogonski napon maks.
24 V/DC
- Pogonski napon
24 V/DC (max)
- Vrsta kontakta
2 zatvarač
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
8 A
IP20
IP40
- Dubina
120.3 mm
- Širina
22.5 mm
- Visina
110 mm
- dim.
(Š x V x D) 22.5 x 110 x 120.3 mm
- Sadržaj
1 St.
- Izvedba
višefunkcijski
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359204 sigurnosni relej UG6980.02PS/61 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 22.5 x 110 x 120.3 mm 1 St
Upute za rad i sigurnost
Upute za rad i sigurnost 2359204 sigurnosni relej UG6980.02PS/61 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 22.5 x 110 x 120.3 mm 1 St
Opis
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508 i IEC / EN 61511
· Prema EN 50156-1 za sustave izgaranja
· Otkrivanje kratkog spoja na gumbu za uključivanje
· Aktiviranje putem tipke ON ili automatske funkcije ON
· S detekcijom unakrsnih krugova
· 2-kanalna struktura
· Prisilno vođeni izlazni kontakti
· Izlaz: najviše 4 NO kontakta + 1 izlaz poluprovodničkog signala
· LED prikazuje radni napon, odgođene kontakte i pogreške
· Širina 22,5 mm
