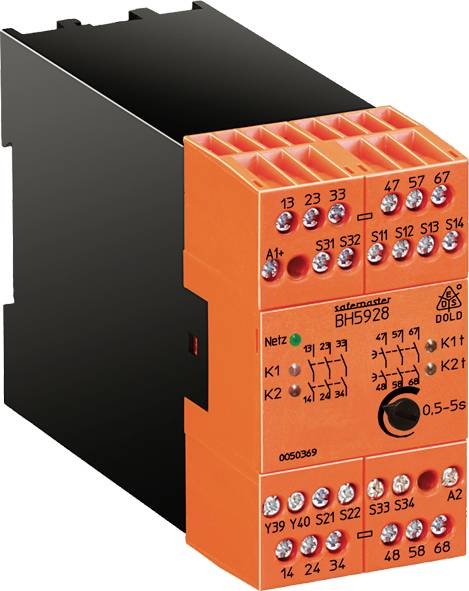

Slika slična
Slika slična
sigurnosni relej BH5928.92 DC24V 1-10S. Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm LED zas
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Single
Vrsta proizvoda
sigurnosni relej
Priključak
vijčana stezaljka
Radni napon
24 V/DC
Tip
BH5928.92 DC24V 1-10S.
Tehnički list (PDF)
Broj
Ukupno (635,00 € / komad)
635,00 €
sa PDV-om
Tehnički podaci
- Mehanički vijek trajanja: 10 x 106Ciklusi prebacivanja
- Životni vijek:
- na AC 230 V, 5 A, cos phi = 1: 2 x 105Preklopni ciklusi IEC / EN 60 947-5-1
- Dopuštena frekvencija uključivanja: maks. 1200 ciklusa uključivanja / h s ručnim pokretanjem i s odgovarajuće kratkim vremenima ispadanja za tajmer
- Raspon radne temperature: - 15 ... + 55 ° C
- Kućište: termoplastično s ponašanjem V0 prema UL Subj. 94
- Težina: 400 g
- Brzo pričvršćivanje: tračnica s gornjim šeširom
- Konfiguracija kontakata: 1 NC kontakt odmah, 3 NO kontakta s odgodom
- Sklopni kapacitet: vidi tehnički list
- Vrsta ambalaže
Single
- Vrsta proizvoda
sigurnosni relej
- Tip
BH5928.92 DC24V 1-10S.
- Priključak
vijčana stezaljka
- Radni napon
24 V/DC
- Vrijeme odziva
100 ms
- Vrsta kontakta
2 zatvarač
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Određene značajke
LED zaslon
IP20
IP40
- Radna temperatura (min.)
-15 °C
- Radna temperatura (maks.)
+55 °C
- Dubina
121 mm
- Širina
45 mm
- Visina
74 mm
- dim.
(Š x V x D) 45 x 74 x 121 mm
- Sadržaj
1 St.
- Nazivni napon
24 V/DC
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359242 sigurnosni relej BH5928.92 DC24V 1-10S. Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm LED zas
Upute za rad i sigurnost
Upute za rad i sigurnost 2359242 sigurnosni relej BH5928.92 DC24V 1-10S. Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm LED zas
Opis
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL 3) · Prema IEC / EN 61508 i IEC / EN 61511
· Izlaz: najviše 3 NO kontakta kao trenutni kontakti i
· 3 kontakta s odgodom, pogledajte konfiguraciju kontakata
· 1- ili 2-kanalno ožičenje
· Otkrivanje kratkih linija na gumbu UKLJUČENO,
· Kad je tipka spojena na stezaljke S33 - S34
· S detekcijom unakrsnih krugova
· U upravljačkom krugu zaustavljanja u nuždi, koji se može odabrati putem stezaljki
· Prikaz statusa vremenskog kruga isključenja
· LED zasloni za napajanje, kanal 1/2 i za vremensko kašnjenje
· S uklonjivim stezaljkama
· Priključak vodiča: također 2 x 1,5 mm2 upletene žice s čahrom i
· Plastični ovratnik DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 ožičena žica s rukavcem DIN 46 228-1 / -2 / -3
· Širina 45 mm
