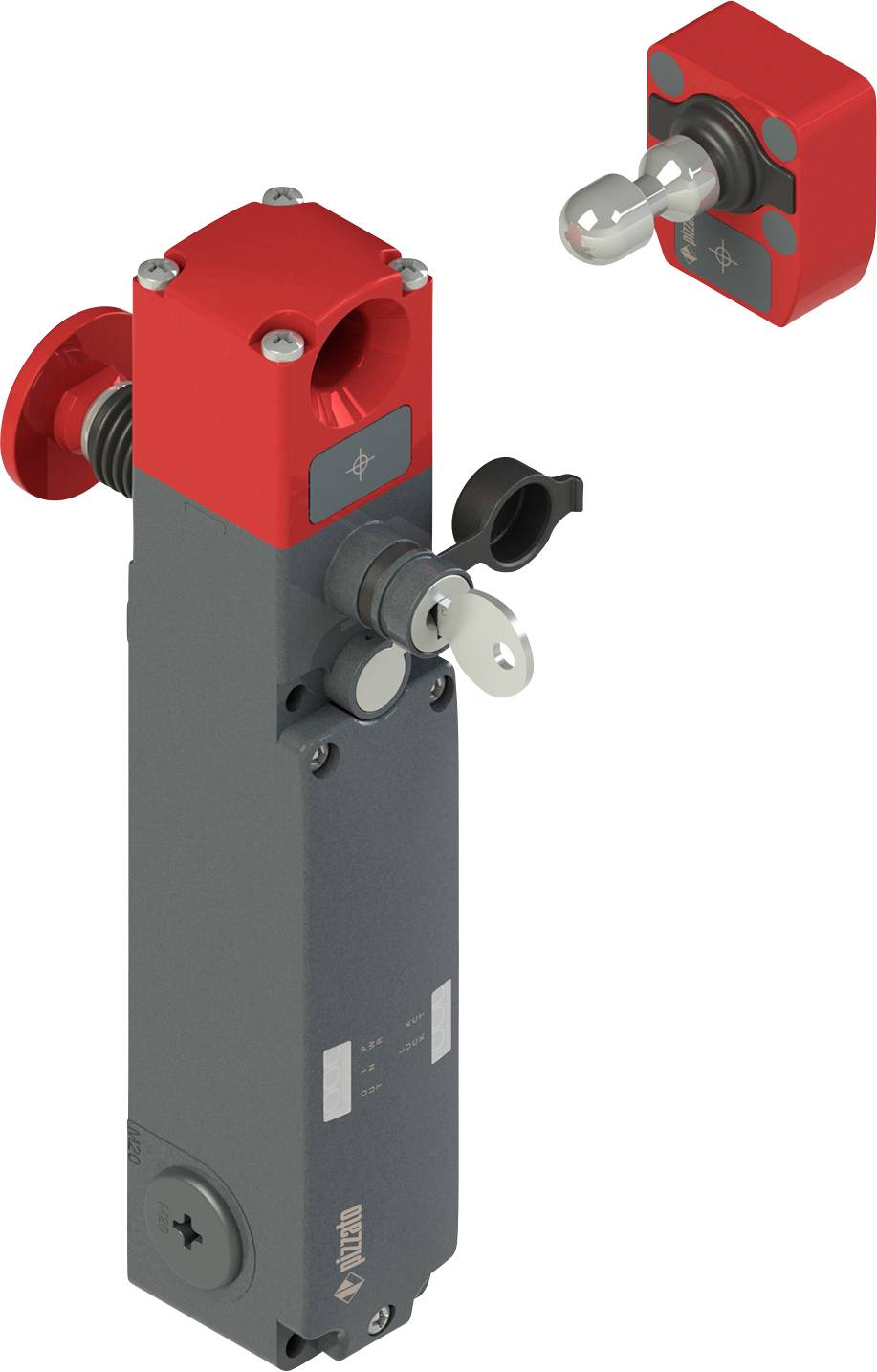

sigurnosni prekidač NG 2D6D411A-F31LP60 Pizzato Elettrica Radni napon (broj): 24 V/DC (Š x V x D) 40.4 x 233.5 x 49 mm 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni prekidač
Priključak
opružna stezaljka
Radni napon
24 V/DC
Tip
NG 2D6D411A-F31LP60
min. pogonski napon
21.6 V
Tehnički list (PDF)
Broj
Ukupno (695,00 € / komad)
695,00 €
sa PDV-om
Tehnički podaci
- Vrsta proizvoda
sigurnosni prekidač
- Tip
NG 2D6D411A-F31LP60
- Priključak
opružna stezaljka
- Radni napon
24 V/DC
- min. pogonski napon
21.6 V
- Pogonski napon maks.
26.4 V
- Pogonski napon
21.6 - 26.4 V
- Preklopni napon (maks.)
24 V/DC
- Prebacivanje struje (maks.)
0.25 A
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Dozvole (Senzori)
CE
cULus
TÜV
IP67
IP69 k (u ugrađenom stanju)
- Radna temperatura (min.)
-20 °C
- Radna temperatura (maks.)
50 °C
- Dubina
49 mm
- Širina
40.4 mm
- Visina
233.5 mm
- dim.
(Š x V x D) 40.4 x 233.5 x 49 mm
- Sadržaj
1 St.
- Industrijsko pakiranje
da
- Nazivni napon
24 V/DC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3737369 sigurnosni prekidač NG 2D6D411A-F31LP60 Pizzato Elettrica Radni napon (broj): 24 V/DC (Š x V x D) 40.4 x 233.5 x 49 mm 1
Upute za rad i sigurnost
Upute za rad i sigurnost 3737369 sigurnosni prekidač NG 2D6D411A-F31LP60 Pizzato Elettrica Radni napon (broj): 24 V/DC (Š x V x D) 40.4 x 233.5 x 49 mm 1
Opis
Opće funkcije
Vrsta zaštite:
IP67 prema EN 60529 i IP69K prema ISO 20653
Konfiguracija poklopca:
Nema uređaja
Kućište:
Metalno kućište, tri kabelska ulaza s navojem M20x1,5
Voditelj:
Neodvojiva okretna glava, s ključem za otpuštanje i tipkom za otpuštanje protiv panike
Princip rada:
D princip, zaključani aktuator s elektromagnetom bez napona
Ulazi i izlazi:
2 sigurnosna ulaza IS1-IS2,
2 sigurnosna izlaza OS1-OS2,
1 signalni izlaz za umetnuti aktuator O3,
1 Izlaz signala za zaključani aktuator O4,
ulazi I4 ili IE1-IE2 za aktiviranje elektromagneta,
1 Ulaz I3 za programiranje aktuatora / resetiranje
Omogućavanje sigurnih OS izlaza:
Način rada 1: Sigurnosni izlazi aktivni kada je aktuator umetnut i zaključan.
Pogon:
S univerzalnim aktuatorom visoke razine, kodiranje VN NG-F31
Vrsta veze:
Bez utikača
Ovaj tekst je strojno preveden.
Vrsta zaštite:
IP67 prema EN 60529 i IP69K prema ISO 20653
Konfiguracija poklopca:
Nema uređaja
Kućište:
Metalno kućište, tri kabelska ulaza s navojem M20x1,5
Voditelj:
Neodvojiva okretna glava, s ključem za otpuštanje i tipkom za otpuštanje protiv panike
Princip rada:
D princip, zaključani aktuator s elektromagnetom bez napona
Ulazi i izlazi:
2 sigurnosna ulaza IS1-IS2,
2 sigurnosna izlaza OS1-OS2,
1 signalni izlaz za umetnuti aktuator O3,
1 Izlaz signala za zaključani aktuator O4,
ulazi I4 ili IE1-IE2 za aktiviranje elektromagneta,
1 Ulaz I3 za programiranje aktuatora / resetiranje
Omogućavanje sigurnih OS izlaza:
Način rada 1: Sigurnosni izlazi aktivni kada je aktuator umetnut i zaključan.
Pogon:
S univerzalnim aktuatorom visoke razine, kodiranje VN NG-F31
Vrsta veze:
Bez utikača
Ovaj tekst je strojno preveden.
