Schabus GX-HS detektor plina i ugljičnog monoksida strujni pogon Detekcija metan, butan, propan, etanol, ugljikov dioksi
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Schabus 400200 detektor plina i ugljičnog monoksida strujni pogon Detekcija metan, butan, propan, etanol, ugljikov dioksid, rashladna tekućina i rashladno sredstvo, ugljikov monoksid, hidrofluorougljikovodici (HFC)
- Detektori plinova za različite plinove, svaki s odgovarajućim senzorom
- Optički i zvučni signal alarma na uređaju
- Dodatno s relejem bez potencijala (npr. za magnetski zaporni ventil)
- Montaža na profilne šine
Tehnički podaci
- Radni napon: 12 - 24 V DC, 100 - 240 V AC (10%) / 50 - 60 Hz
- Potrošnja energije: približno 1 W (pripravno)
- Relejni kontakt: 2 preklopna kontakta (bez potencijala)
- Relej preklopnog kapaciteta: max. 5 VDC max. 200 mA ili 1 x 24 VDC max. 150 mA
- Izlaz alarma: 9-15V/30mA
- Funkcionalni raspon: -10 °C / +60 °C
- Stupanj zaštite: IP20 za suhe interijere
- Vanjske dimenzije: 4 KS
- Vrsta proizvoda
detektor plina i ugljičnog monoksida
- Detekcija
metan
butan
propan
etanol
ugljikov dioksid
rashladna tekućina i rashladno sredstvo
ugljikov monoksid
hidrofluorougljikovodici (HFC)
- Napajanje
strujni pogon
- Širina
72 mm
- Visina
57 mm
- Dubina
90 mm
- Sadržaj
1 St.
- dim.
(Š x V x D) 72 x 57 x 90 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2852870 Schabus GX-HS detektor plina i ugljičnog monoksida strujni pogon Detekcija metan, butan, propan, etanol, ugljikov dioksi
Podatkovna tablica 2852870 Schabus GX-HS detektor plina i ugljičnog monoksida strujni pogon Detekcija metan, butan, propan, etanol, ugljikov dioksi
Upute za rad i sigurnost
Upute za rad i sigurnost 2852870 Schabus GX-HS detektor plina i ugljičnog monoksida strujni pogon Detekcija metan, butan, propan, etanol, ugljikov dioksi
Opis

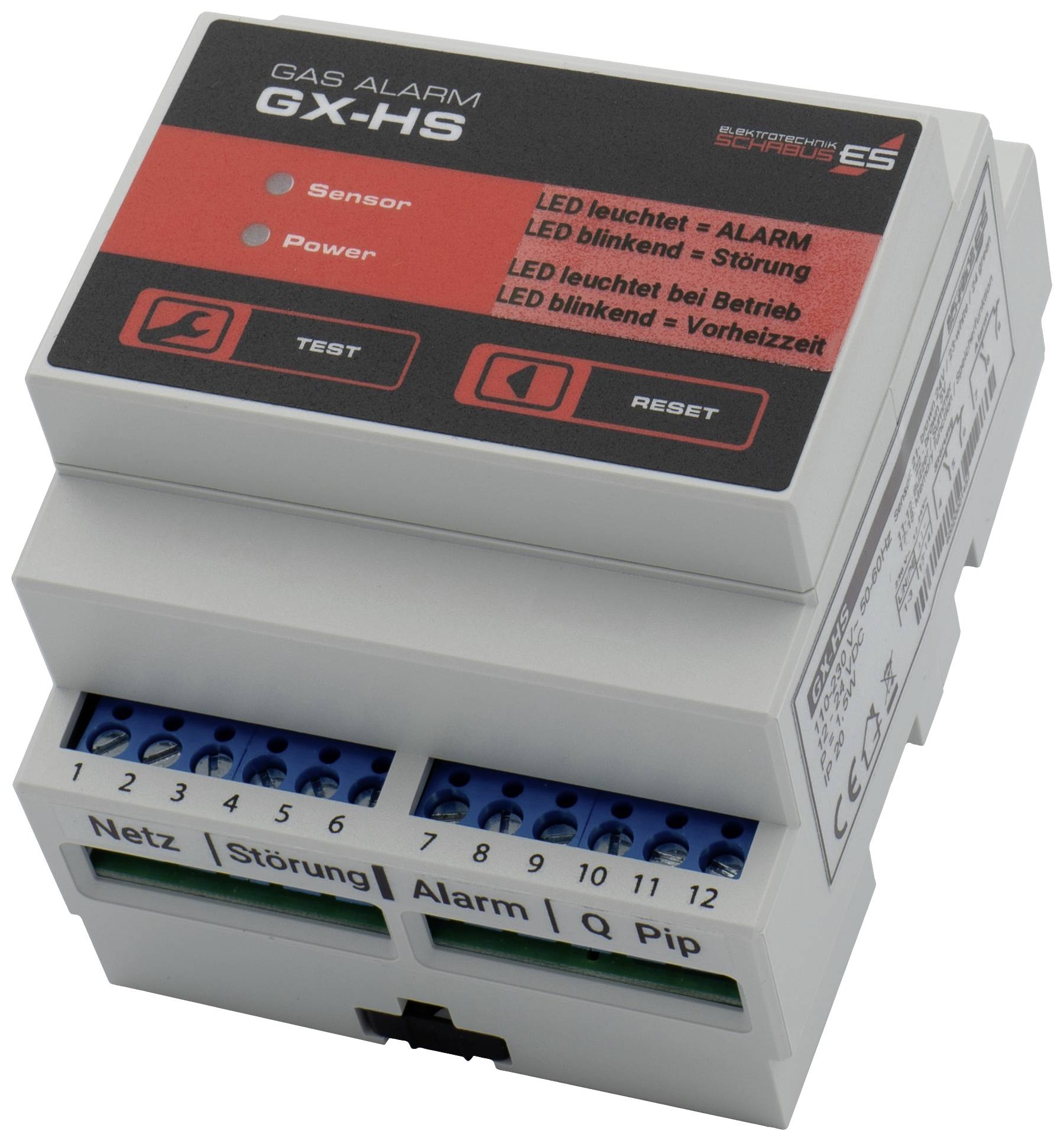

Gas Alarm GX-HS je plinski detektor za različite plinove i upozorava na koncentraciju plina koja je daleko ispod vrijednosti opasne po život. Stoga je ovaj sustav nadzora postavljen vrlo osjetljivo prema svojoj namjeni. Za svaku vrstu plina mora se koristiti odgovarajući senzor.
(Informacije o aktiviranju i minimalnoj koncentraciji pronaći ćete u odgovarajućim uputama za uporabu senzora).
Signal alarma je optički i akustični na uređaju (opcijski se na uređaj može spojiti eksterni buzzer/piezo alarm). Osim toga, uključuje se relej bez potencijala, na pr. B. prebaciti magnetski zaporni ventil s relejem (zaključati dovodni vod plina) tako da više plina ne može izaći iz mogućeg curenja plinskog voda ili plinskog bojlera i pokrenuti prekidački ulaz u upravljanju zgradom sustav s drugim relejem/relejem za grešku.
Upute za sastavljanje
Uređaj za upozorenje i senzor smiju se postavljati samo u suhim unutarnjim prostorijama i moraju biti pravilno postavljeni ovisno o vrsti plina kako bi se osiguralo ispravno funkcioniranje uređaja za upozorenje.
Instalaciju mora izvršiti kvalificirani stručnjak.
Pridržavajte se pet sigurnosnih pravila!
Montaža na profilne šine
Gas Alarm GX-HS se ugrađuje u razvodne ploče i upravljačke ormare na standardnu 35 mm DIN tračnicu (top hat rail).
sklop senzora
Ovisno o vrsti priključenog senzora, uređaj detektira različite plinove, npr. Npr. gradski i prirodni plin (metan/butan), ugljični monoksid i dim ili ugljični dioksid. Za svaki tip senzora potrebna je propisana visina ugradnje jer plinovi imaju različita svojstva i prema tome se raspoređuju u prostoriji.
U slučaju produžnih kabela, obavezno se pridržavajte uputa za uporabu senzora.
Dostupni, kompatibilni senzori od 12. 2022.:
GX-SE - za gradske/prirodne/tekuće plinove, metan, butan, propan, etanol - granične vrijednosti 10 - 20% LEL - br. 300897
GX-CFC - za fluorirane ugljikovodike, rashladna sredstva, npr. B. R32, R404, R410 - granične vrijednosti 100 ppm do 3000 ppm - br. 200901
GX-DS - za ugljični dioksid CO2, nadzor zraka u prostoriji, podsjetnik za ventilaciju - granične vrijednosti - 2500 ppm - br. 200884
Aktivni uređaji za upozorenje senzora, koji rade na GX-HS za dobivanje suhih kontakata:
GX-CO2-25 - za ugljični dioksid CO2, nadzor zraka u prostoriji, podsjetnik za ventilaciju, piezo + LED diode + ugrađena testna funkcija - granične vrijednosti 2500 ppm - br. 200989
GX-CO2-30 - za ugljični dioksid CO2, nadzor gastro sustava i sustava za točenje pića, skladištenje suhog leda, Piezo + LED diode + ugrađena test funkcija, IP54 - granične vrijednosti 1,5%/3% vol. - Predmet broj. 300315
U principu, samo jedan GX senzor može raditi na GX-HS.
Ovaj tekst je strojno preveden.
(Informacije o aktiviranju i minimalnoj koncentraciji pronaći ćete u odgovarajućim uputama za uporabu senzora).
Signal alarma je optički i akustični na uređaju (opcijski se na uređaj može spojiti eksterni buzzer/piezo alarm). Osim toga, uključuje se relej bez potencijala, na pr. B. prebaciti magnetski zaporni ventil s relejem (zaključati dovodni vod plina) tako da više plina ne može izaći iz mogućeg curenja plinskog voda ili plinskog bojlera i pokrenuti prekidački ulaz u upravljanju zgradom sustav s drugim relejem/relejem za grešku.
Upute za sastavljanje
Uređaj za upozorenje i senzor smiju se postavljati samo u suhim unutarnjim prostorijama i moraju biti pravilno postavljeni ovisno o vrsti plina kako bi se osiguralo ispravno funkcioniranje uređaja za upozorenje.
Instalaciju mora izvršiti kvalificirani stručnjak.
Pridržavajte se pet sigurnosnih pravila!
Montaža na profilne šine
Gas Alarm GX-HS se ugrađuje u razvodne ploče i upravljačke ormare na standardnu 35 mm DIN tračnicu (top hat rail).
sklop senzora
Ovisno o vrsti priključenog senzora, uređaj detektira različite plinove, npr. Npr. gradski i prirodni plin (metan/butan), ugljični monoksid i dim ili ugljični dioksid. Za svaki tip senzora potrebna je propisana visina ugradnje jer plinovi imaju različita svojstva i prema tome se raspoređuju u prostoriji.
U slučaju produžnih kabela, obavezno se pridržavajte uputa za uporabu senzora.
Dostupni, kompatibilni senzori od 12. 2022.:
GX-SE - za gradske/prirodne/tekuće plinove, metan, butan, propan, etanol - granične vrijednosti 10 - 20% LEL - br. 300897
GX-CFC - za fluorirane ugljikovodike, rashladna sredstva, npr. B. R32, R404, R410 - granične vrijednosti 100 ppm do 3000 ppm - br. 200901
GX-DS - za ugljični dioksid CO2, nadzor zraka u prostoriji, podsjetnik za ventilaciju - granične vrijednosti - 2500 ppm - br. 200884
Aktivni uređaji za upozorenje senzora, koji rade na GX-HS za dobivanje suhih kontakata:
GX-CO2-25 - za ugljični dioksid CO2, nadzor zraka u prostoriji, podsjetnik za ventilaciju, piezo + LED diode + ugrađena testna funkcija - granične vrijednosti 2500 ppm - br. 200989
GX-CO2-30 - za ugljični dioksid CO2, nadzor gastro sustava i sustava za točenje pića, skladištenje suhog leda, Piezo + LED diode + ugrađena test funkcija, IP54 - granične vrijednosti 1,5%/3% vol. - Predmet broj. 300315
U principu, samo jedan GX senzor može raditi na GX-HS.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Uređaj za upozorenje GX-HS
- Uputstva za uporabu.
