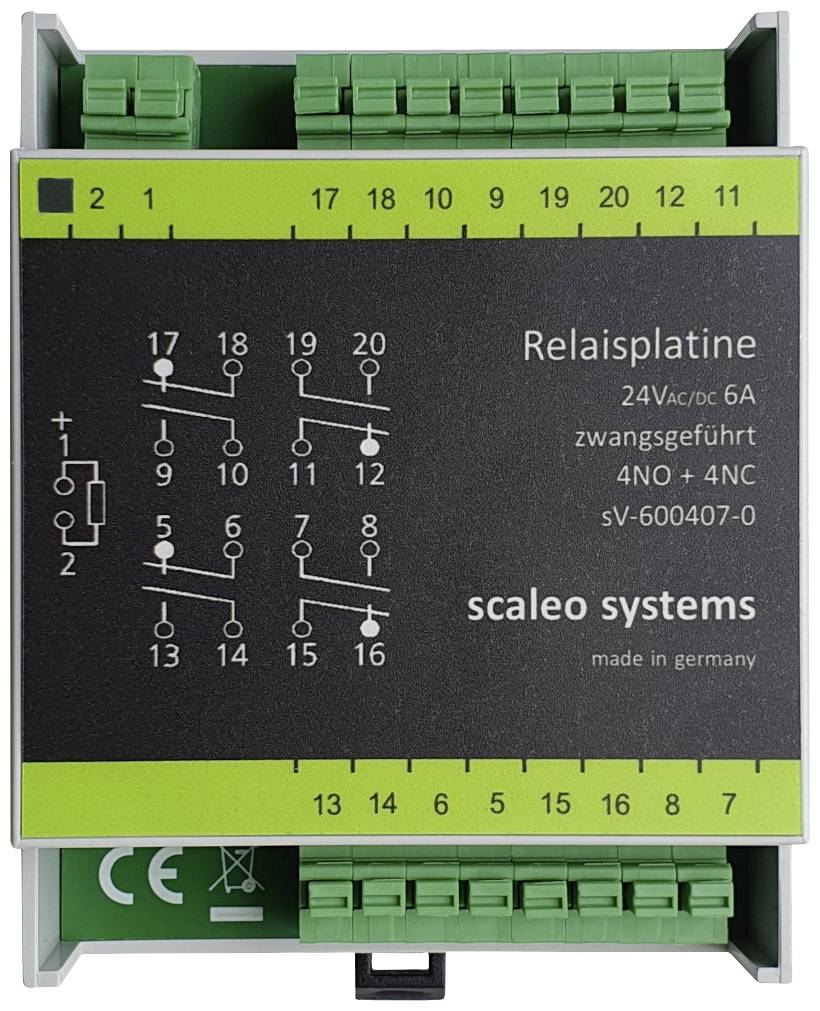

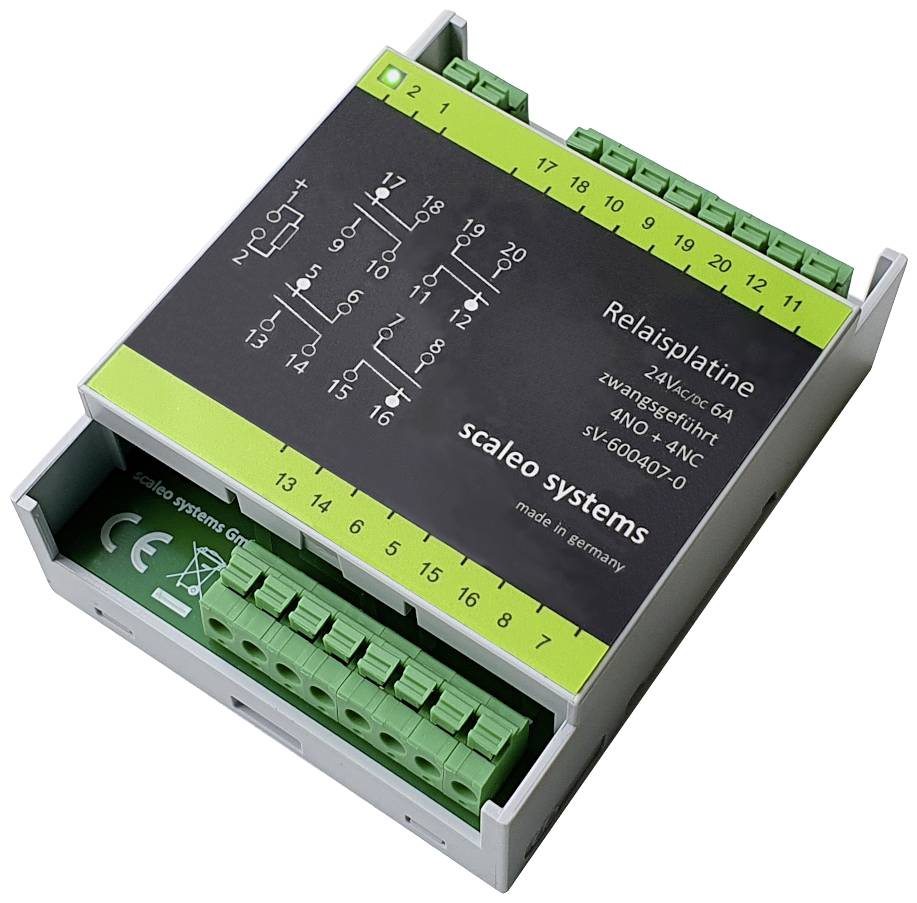

scaleo systems sigurnosni relej s polaritetnom diodom za zaokretanje, s led, s kućištem 1 St. Typ 24V 4-fach 4 prebaciva
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni relej
Vrsta kontakta
4 prebacivanje
Priključak
opružna stezaljka PE 6,3 x 0,8
Određene značajke
s polaritetnom diodom za zaokretanje
s led
s kućištem
Tip
Typ 24V 4-fach
Tehnički list (PDF)
10 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
154,99 €
3
2% = 3,78 €
151,21 €
5
3% = 5,29 €
149,70 €
10
4% = 6,29 €
148,70 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (154,99 € / komad)
154,99 €
sa PDV-om
Dostupno još samo 10 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
scaleo systems sigurnosni relej s polaritetnom diodom za zaokretanje, s led, s kućištem 1 St. Typ 24V 4-fach 4 prebacivanje
- Statusni LED zaslon, zaštita od obrnutog polariteta, sigurnosni relej
Tehnički podaci
- zavojnica releja
- Vrsta napona: istosmjerni i izmjenični napon
- Napon svitka: 18 - 28 VAC/DC, 24 Vnom
- Primljena snaga od 0.5 W
- Zaštita od obrnutog polariteta: ispravljač
- Statusna LED: zelena, tijekom aktivacije
- Zamijenite kontakte
- Maks. sklopni napon: 250 Vac
- Maks. sklopna snaga (rezistivna): 150W, 1500 VA
- Maksimalna trajna struja: 6 A
- Maks. udarna struja: 20 A
- Maksimalna struja isključivanja: 6 A
- Preporučeno minimalno opterećenje: 10V, 10mA
- Tipično vrijeme odbijanja: 4 ms
- Dielektrična čvrstoća: kontakt/zavojnica (AC) 2kVeff
- Vijek trajanja: 100 sklopnih ciklusa, mehanički pri maks.
- Kontaktni materijal: AgSn02
- Stezaljke
- Najmanji presjek: 28 AWG, 0,09 mm²
- Najveći presjek: 16 AWG, 1,5 mm²
- Duljina skidanja izolacije: 6 mm
- Kućište
- Stupanj nečistoće: 2
- IP klasa zaštite: 20

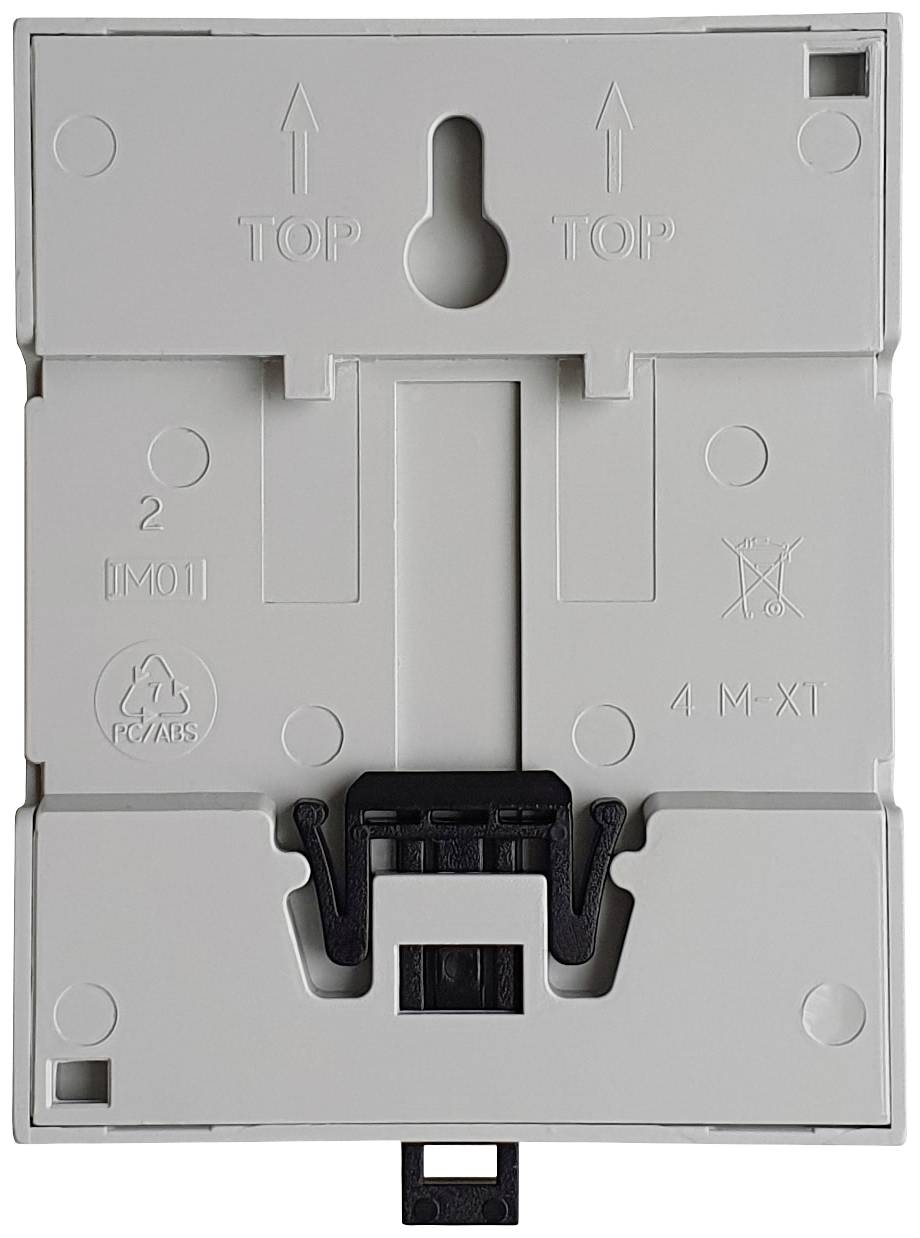

- Vrsta montaže: DIN tračnica, DIN35
- Blizina
- Temperatura skladištenja: -40°C do +80°C
- Radna temperatura: 0°C do +50°C
- Primjenjivi standardi
- Elektro-mehanički Elementarni relej EN 61810-1
- Koordinate izolacije: EN 60664-1
- EMC: EN 61000, + ispod. Ograničenja
- Smjernica za niski napon: EN 60335-1
- Vrsta proizvoda
sigurnosni relej
- Određene značajke
s polaritetnom diodom za zaokretanje
s led
s kućištem
- Tip
Typ 24V 4-fach
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
24 V/DC
- Pogonski napon
18 - 24 V/DC
- Vrsta kontakta
4 prebacivanje
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
150 W
- Priključak
opružna stezaljka PE 6,3 x 0,8
- Sadržaj
1 St.
- Težina
130 g
- Maks. temperatura
50 °C
- Min. temperatura
0 °C
- Dužina
70 mm
- Širina
90 mm
- Visina
32 mm
- dim.
(D x Š x V) 70 x 90 x 32 mm
- RoHS-konforno
Da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3163057 scaleo systems sigurnosni relej s polaritetnom diodom za zaokretanje, s led, s kućištem 1 St. Typ 24V 4-fach 4 prebaciva
Podatkovna tablica 3163057 scaleo systems sigurnosni relej s polaritetnom diodom za zaokretanje, s led, s kućištem 1 St. Typ 24V 4-fach 4 prebaciva
Podatkovna tablica 3163057 scaleo systems sigurnosni relej s polaritetnom diodom za zaokretanje, s led, s kućištem 1 St. Typ 24V 4-fach 4 prebaciva
Upute za rad i sigurnost
Upute za rad i sigurnost 3163057 scaleo systems sigurnosni relej s polaritetnom diodom za zaokretanje, s led, s kućištem 1 St. Typ 24V 4-fach 4 prebaciva
Opis
4 beznaponska preklopna kontakta koji se sinkrono uključuju
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba

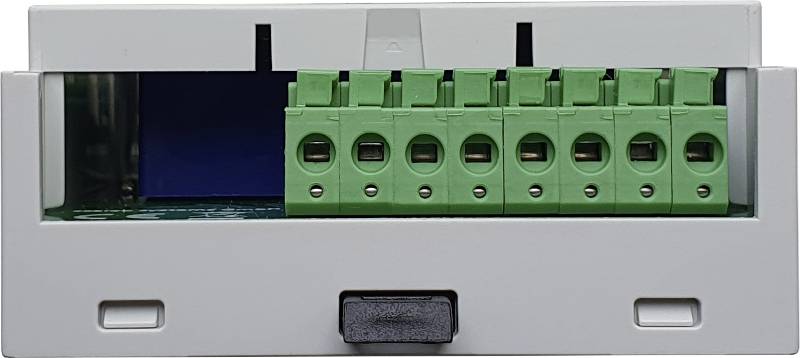

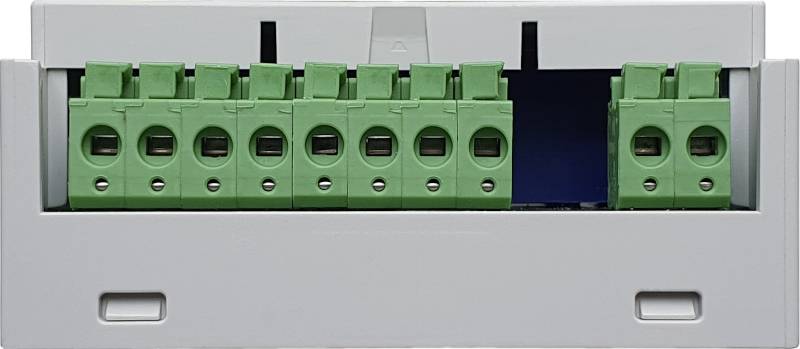

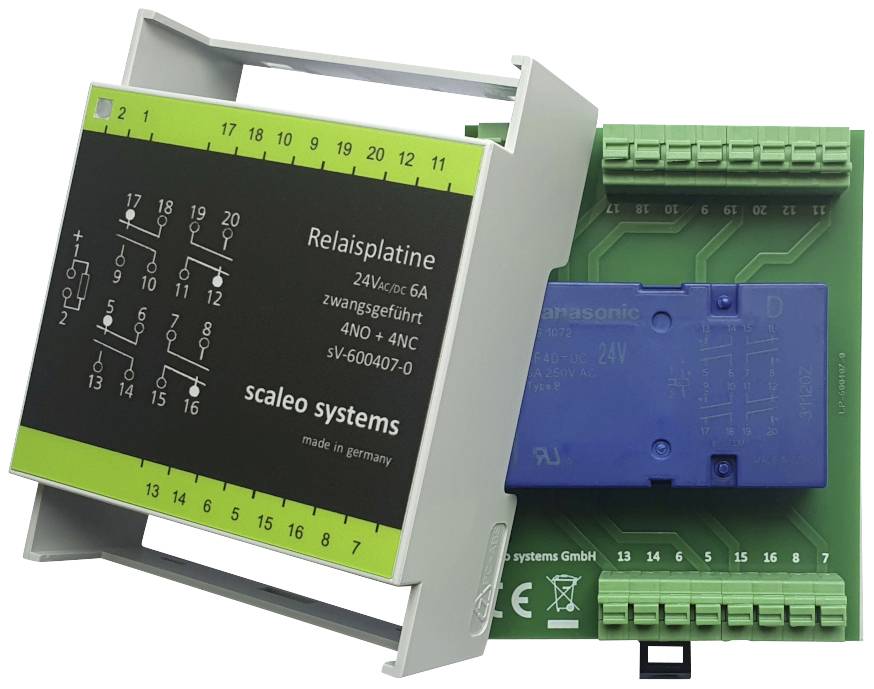

- Relejna ploča u kućištu s gornjom šinom s opružnim stezaljkama
Napomene
Raspon temperature: 0 do 50°C (temperatura skladištenja: -40 do + 70°C)
Zahtjevi za sustav
- 24 V ac/dc (-15% … + 10%)
