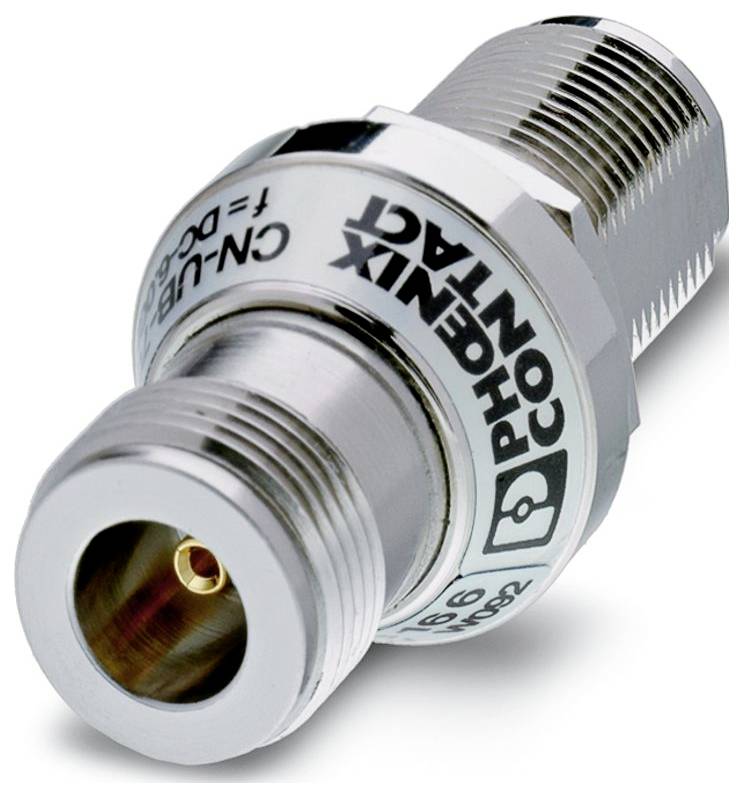

Phoenix Contact 2803153 CN-UB-70DC-6-SB uređaj za zaštitu od prenapona Zaštita od prenapona za: n (koaksijalni) 10 kA Pi
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- IEC ispitna klasa: C2; C3; D1
- Dizajn: Međupriključak
- Poruka o grešci zaštite od prenapona: nema
- Vrsta priključka: N-konektor 50 Ω
- Moment pritezanja: 1,4 Nm ... 1,7 Nm (N-spojna matica)
- Širina: 24 mm
- Visina: 24 mm
- Dubina: 50 mm
- Boja: boja nikla
- Materijal kućišta: Mesing (CuZn)
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-zaštita/uzemljenje
- Maksimalni kontinuirani napon UC: 70 V DC; 50 V AC
- Nazivna struja: 10 A
- Radna struja IC na UC: ≤ 1 µA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 5 kA
- Impulsna struja pražnjenja Iimp (10/350) µs: 1 kA
- Ograničenje izlaznog napona pri 1 kV/µs (vodič-uzemljenje) statički: ≤ 650 V
- Razina zaštite Up (vodič-uzemljenje): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
- Kapacitet (vodič-uzemljenje): tipično 1,5 pF
- Sposobnost podnošenja udarne struje (vodič-zemlja): C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP68; IP68
- Temperatura okoline (radna): -40 °C ... 90 °C
- Standardi/propisi: IEC 61643-21
- Napomena: 2000.
- Vrsta montaže: Utični priključak specifičan za priključak
- Ispitna struja munje (10/350) µs, vršna struja Iimp: 1 kA
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 5 kA
- Impulsna struja pražnjenja Iimp (10/350) µs (vodič-uzemljenje): 1 kA
- Ograničenje izlaznog napona pri vrhuncu od 1 kV/µs (vodič-uzemljenje): ≤ 650 V
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
- Općenito: Općenito
- Umetnuti gubitak aE, asimetrično: 0,1 dB (≤ 6 GHz)
- Materijal površine kućišta: Ni
- Maksimalna struja pražnjenja Imax (8/20) µs (vodič-uzemljenje): 10 kA
- Maksimalni kontinuirani napon UC (vodič-uzemljenje): 70 V DC; 50 V AC
- Vrijeme odziva tA (žičani oklop): ≤ 100 ns
- Specifikacije standarda informacijske tehnologije: Specifikacije standarda informacijske tehnologije
- VDE klasa zahtjeva: C2; C3; D1
- Materijal brtve: Silikon
- Materijal unutarnjeg vodiča: BeCu
- Materijal površine unutarnjeg vodiča: Zlato
- Materijal izolacijskog tijela: PTFE
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-zaštita): 5 kA
- Maksimalna struja pražnjenja Imax (8/20) µs (vodič-zaštita): 10 kA
- Nazivna pulsna struja Ian (10/1000)µs (vodič-zaštita): 100 A
- Ograničenje izlaznog napona pri vrhuncu od 1 kV/µs (žičani oklop): ≤ 650 V
- Razina zaštite Up (zaštita jezgre): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
- Granična frekvencija fg (3 dB), asimetrična (zaštita) u sustavu od 50 Ω:> 6 GHz
- Frekvencijski raspon: 0 Hz ... 6 GHz
- Omjer stojnog vala (VSWR) u sustavu od 50 Ω: tipično 1,15 (≤ 6 GHz)
- Dopuštena RF snaga Pmax pri VSWR=xx (sustav od 50 oma): 30 W (VSWR = 1,15)
- Asimetrični kapacitet (zaštita): tipično 1,5 pF
- Ograničenje izlaznog napona pri 1 kV/µs (žičani oklop) statički: ≤ 650 V
- Sposobnost podnošenja udarne struje (zaštita jezgre): C2 - 10 kV/5 kA; C3 - 100 A; D1 - 1 kA
- Nazivna izmjenična struja (oklop jezgre): 5 A - 1 s
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Zaštita od prenapona za
n (koaksijalni)
- Propuštanje
10 kA
- Izvedba
Međuutikač
IP68
- Proizvođač-br. dijela
2803153
- dim.
(D x Š x V) 50 x 24 x 24 mm
- Dužina
50 mm
- Širina
24 mm
- Visina
24 mm
- Dubina
50 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB uređaj za zaštitu od prenapona Zaštita od prenapona za: n (koaksijalni) 10 kA Pi
Upute za rad i sigurnost
Upute za rad i sigurnost 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB uređaj za zaštitu od prenapona Zaštita od prenapona za: n (koaksijalni) 10 kA Pi
Opis
Međupriključak sa zaštitom od prenapona za koaksijalna signalna sučelja. Priključak: N-konektor muško-ženski konektor
