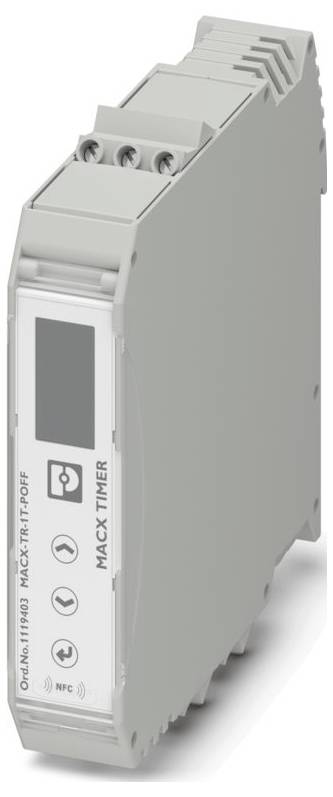

Phoenix Contact 1119403 MACX-TR-1T-POFF vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2 pre
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
vremenski relej
Izvedba
odgoda isključivanja
Funkcije
kašnjenje isklopa
min. pogonski napon
24 V DC/AC
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta priključka: Vijčani priključak
- Moment pritezanja: 0,5 Nm ... 0,6 Nm (5 lb in ... 7 lb in)
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 22,5 mm
- Visina: 109 mm
- Dubina: 114 mm
- Boja: siva (RAL 7042)
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1; IEC 61812-1
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
- Nazivna frekvencija: 48 Hz ... 63 Hz
- Duljina skidanja izolacije: 10 mm
- Dielektrična čvrstoća: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
- Položaj ugradnje: bilo koji
- Oznaka: GB/T 14048.5
- UL, SAD / Kanada: UL, SAD / Kanada
- CE: CE
- Raspon ulaznog napona: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10%)
- Nazivna potrošnja energije: 2,5 VA (0,8 W)
- Upute za montažu: na standardnu šinu NS 35 prema EN 60715
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Interferentno zračenje: Interferentno zračenje
- Otpornost na smetnje EN 61000˗6˗2
- Maksimalni napon preklapanja: 400 V AC
- Izolacija: Osnovna izolacija
- Konfiguracija kontakata: 2 bespotencijalno preklopna kontakta
- Nazivni napon izolacije: 300 V AC
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 3 x 10⁴ ciklusa preklapanja
- Materijal kontakta: AgNi (90/10)
- Maksimalna prekidna moć (omsko opterećenje): 2000 VA (8 A / 250 V AC)
- Električni vijek trajanja: cca. 1 x 10⁵ ciklusa preklapanja, omsko opterećenje 2000 V A
- Izlazni osigurač: 8 A (brzodjelujući)
- Vrijeme ponovnog pokretanja: 250 ms
- Ponovljivost: ≤ 0,05% (>1 s)
- Vrsta izolacijskog materijala kućišta: PBT
- CCC: CCC
- Raspon podešavanja vremena: 10 ms ... 10 min
- Točnost podešavanja: ≤ 0,5 % (>1 s)
- Tipični temperaturni koeficijent: ≤ 0,01 %/°C
- Sposobnost podnošenja prenapona: 4 kV (1,2/50 µs, IEC 60947-5-1)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
vremenski relej
- Tip
MACX-TR-1T-POFF
- Izvedba
odgoda isključivanja
- Priključak
vijak
- Funkcije
kašnjenje isklopa
- min. pogonski napon
24 V DC/AC
- Pogonski napon maks.
240 V DC/AC
- Pogonski napon
24 - 240 V DC/AC
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi 90/10
- Preklopni napon (maks.)
400 V/AC
- Maks. rasklopna snaga
2000 VA
- Vremensko razdoblje (min.)
10 ms
- Vrijeme domene (maks.)
10 min
- Min. temperatura
-25 °C
- Maks. temperatura
60 °C
IP20
- Dužina
114 mm
- Širina
22.5 mm
- Visina
109 mm
- Dubina
114 mm
- dim.
(D x Š x V) 114 x 22.5 x 109 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2 pre
Upute za rad i sigurnost
Upute za rad i sigurnost 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2 pre
Opis
Vremenski relej s odgodom isključenja, širok raspon napona napajanja od 24 V AC/DC ... 240 V AC/DC, podesivi vremenski interval (10 ms ... 10 min), dvije mogućnosti konfiguracije, zaštita lozinkom, 2 PDT-a, vijčani priključak.
