PCE Instruments PCE-3500-10 ispitivač tvrdoće leeb, uci 230 - 940 HV20 - 70 kuna90 - 650 HB370 - 1740 MPa
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (4.455,00 € / komad)
4.455,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Točnost mjerenja:
- +/- 3% HV
- +/- 1,5 HRC
- +/- 3% HB

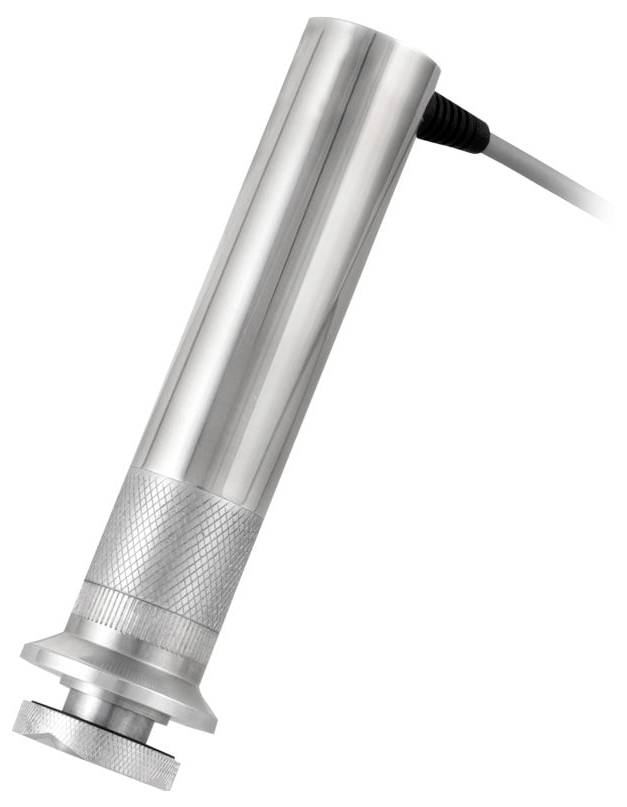

- Mjerne sonde: 50 N UCI sonda (10 N UCI sonda opcija)
- Ljestvice tvrdoće: HRC, HB, HV, HRB, HL, MPA
- Materijali:
- UCI: Čelik (feromagnetski)
- Leeb: čelik, lijevano željezo, nehrđajući čelik, aluminij, bronca
- Ispitni uzorak: 136° Vickersov dijamant
- Smjer mjerenja: 360°
- Minimalna debljina materijala: 1 mm (samo UCI sonda)
- Zaslon: pozadinsko osvjetljenje, grafički LCD u boji
- Mjerne funkcije:
- Jedno mjerenje
- Min./Max./Prosječna vrijednost,
- Broj mjerenja, usrednjavanje, standardna devijacija,
- Koeficijent varijacije, histogram, pametni način rada (filtrira odstupanja)
- Pohrana: SD kartica
- Sučelje: USB
- Ambijentalni uvjeti: -20... +40°C; 30... 80% RH
- Napajanje: 6V (3 x AA baterije)
- Vrsta proizvoda
ispitivač tvrdoće
- Mjerno područje
230 - 940 HV
20 - 70 kuna
90 - 650 HB
370 - 1740 MPa
- Vrsta prikaza
digitalni (LCD)
- dim.
(D x Š x V) 30 x 160 x 75 mm
- Težina
300 g
- Radni napon
6 V
- Posebne značajke
uklj. pohrana podataka
- Sadržaj
1 St.
- Mjerna metoda
leeb
uci
- Širina
160 mm
- Visina
75 mm
- Dužina
30 mm
- Sučelja
USB utikač
mini A USB utikač
USB 1.1 utikač-A
USB 2.0 utičnica-A
USB
USB domaćin
USB 2.0 utikač-A
serijsko sučelje
1 x USB 2.0 uređaj
1 x USB 2.0 host
tvornički standard (vlastiti)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3193012 PCE Instruments PCE-3500-10 ispitivač tvrdoće leeb, uci 230 - 940 HV20 - 70 kuna90 - 650 HB370 - 1740 MPa
Upute za rad i sigurnost
Upute za rad i sigurnost 3193012 PCE Instruments PCE-3500-10 ispitivač tvrdoće leeb, uci 230 - 940 HV20 - 70 kuna90 - 650 HB370 - 1740 MPa
Opis

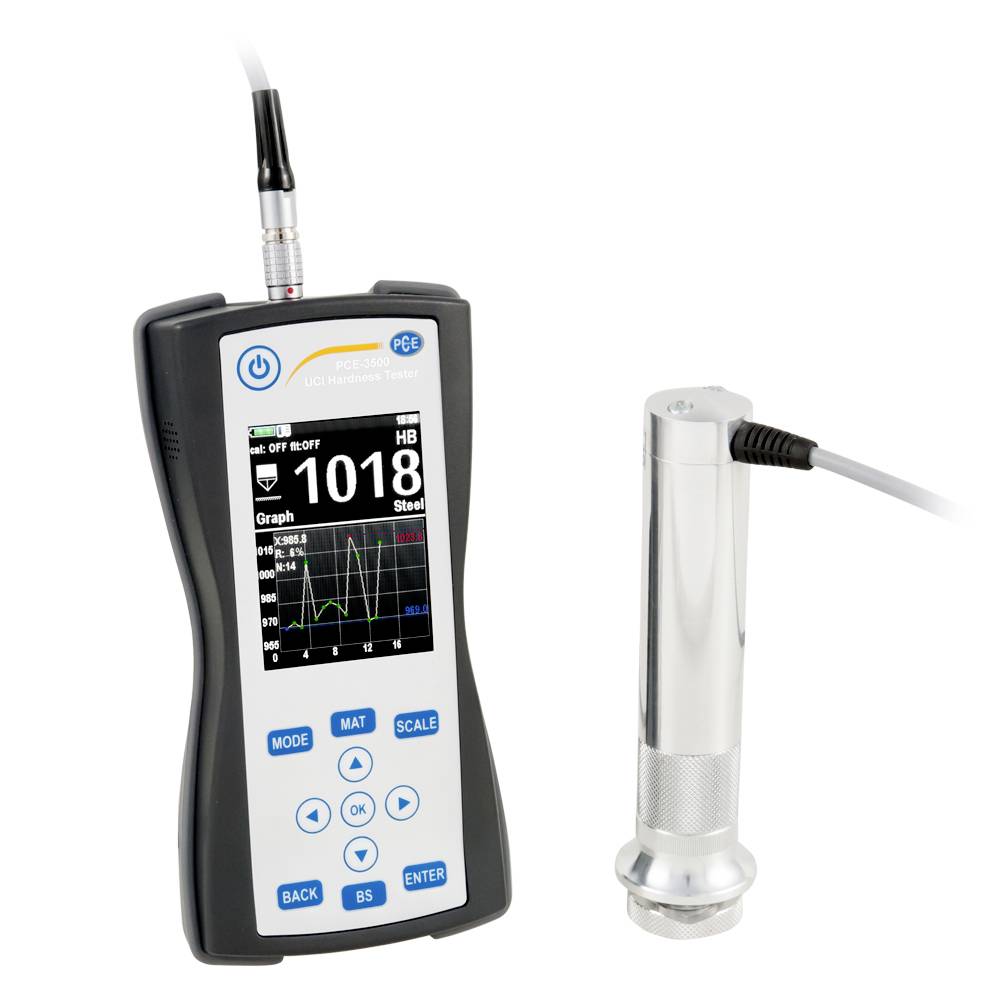

UCI Durometer PCE-3500 za nedestruktivno mjerenje tvrdoće / veliki LCD zaslon u boji / sa softverom / HV, HRC, HRB, HB i MPa skala /
s funkcijom memorije / sonde zamjenjive / 136 ° Vickers dijamant
UCI uređaj za mjerenje tvrdoće PCE-3500 koristi se za nedestruktivno mjerenje tvrdoće metalnih komponenti. UCI uređaj za mjerenje tvrdoće radi prema procesu ultrazvučne kontaktne impedancije. U UCI procesu, Vickersov dijamant na ispitnoj sondi pobuđuje se prirodnom rezonancijom. Pritiskom ispitne sonde prigušuje se frekvencija vibracija ovisno o tvrdoći površine i ovisno o modulu elastičnosti materijala i dodirne površine. Tvrdoća površine može se odrediti iz dobivenog frekvencijskog pomaka, uzimajući u obzir karakterističnu krivulju materijala.

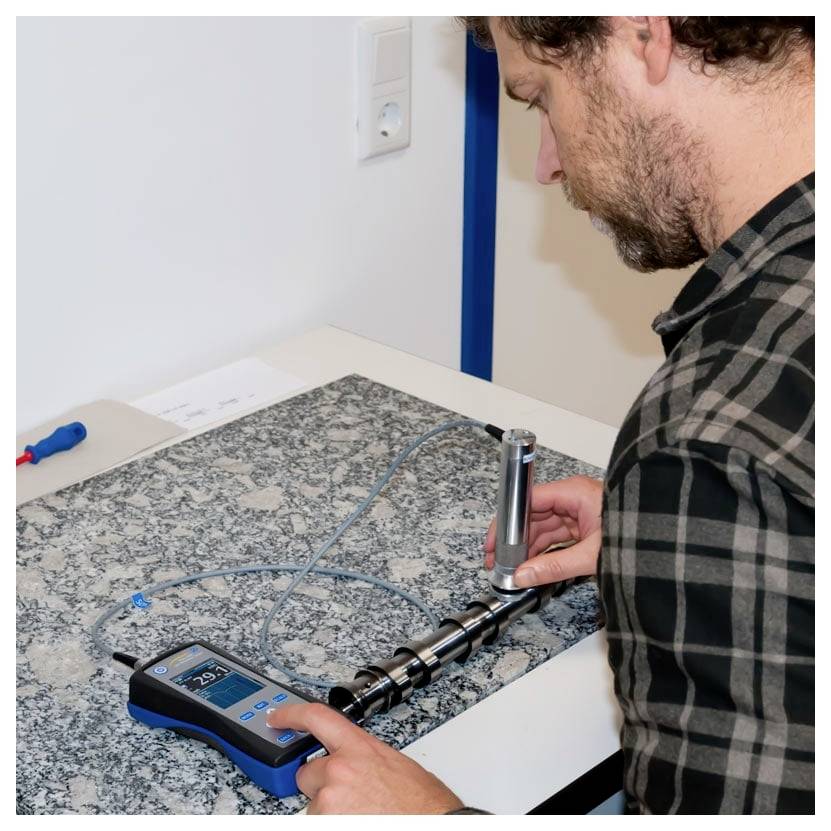

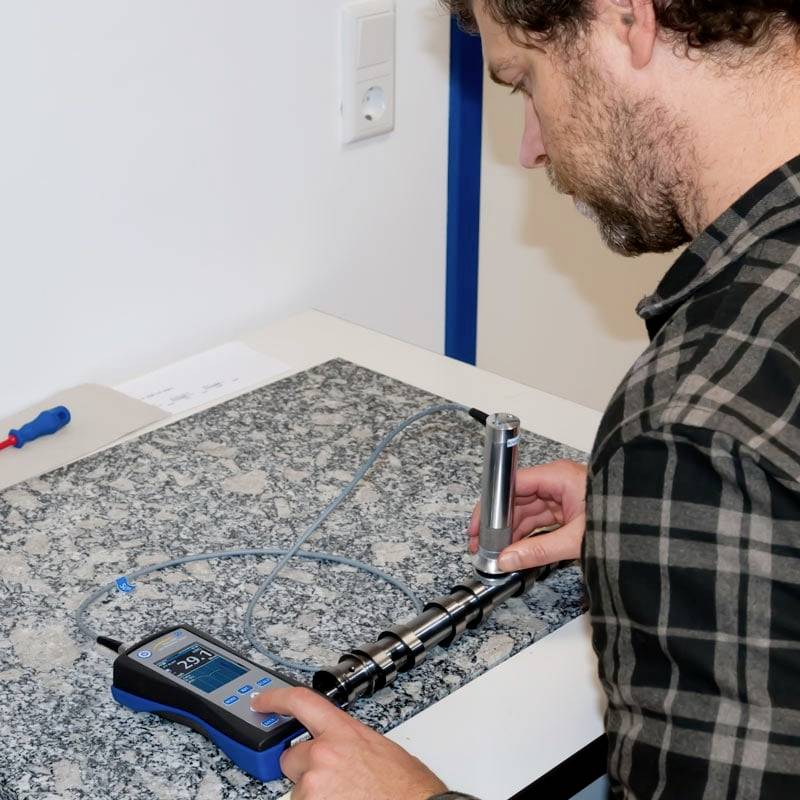

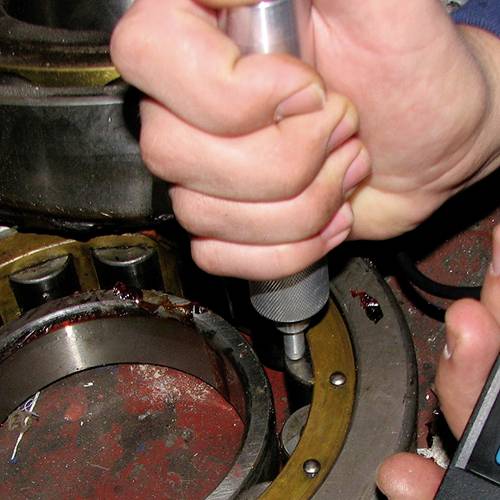

UCI uređaj za mjerenje tvrdoće radi bez razaranja. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv oku. Zbog niske dubine prodiranja Vickersovog dijamanta, UCI uređaj za mjerenje tvrdoće posebno je prikladan za površinski otvrdnute komponente kao što su one nastale tijekom nitriranja ili indukcijskog kaljenja. Tipične primjene mogu se pronaći u alatima za štancanje, prešama, komponentama tankih stijenki, zupčanicima, turbinskim lopaticama, bregastim osovinama ili zavarenim šavovima. UCI uređaj za mjerenje tvrdoće također je prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.

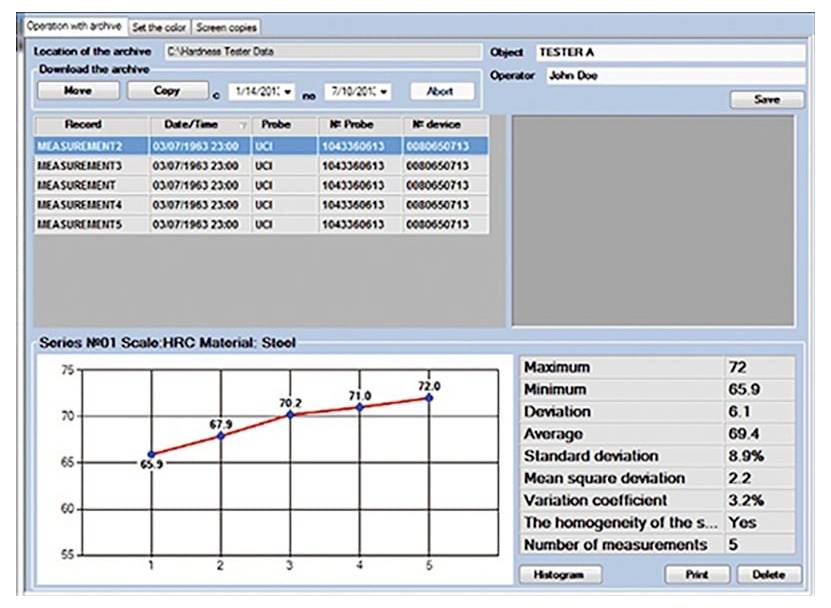

Nakon mjerenja tvrdoće komponente, UCI uređaj za mjerenje tvrdoće PCE 3500 pokazuje različite statističke vrijednosti kao što su min./max. i prosječne vrijednosti. Također se može odrediti standardna devijacija i drugi koeficijenti, a može se prikazati i histogram. Budući da UCI uređaj za mjerenje tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti pomoću softvera nakon mjerenja.
Ovaj tekst je strojno preveden.
s funkcijom memorije / sonde zamjenjive / 136 ° Vickers dijamant
UCI uređaj za mjerenje tvrdoće PCE-3500 koristi se za nedestruktivno mjerenje tvrdoće metalnih komponenti. UCI uređaj za mjerenje tvrdoće radi prema procesu ultrazvučne kontaktne impedancije. U UCI procesu, Vickersov dijamant na ispitnoj sondi pobuđuje se prirodnom rezonancijom. Pritiskom ispitne sonde prigušuje se frekvencija vibracija ovisno o tvrdoći površine i ovisno o modulu elastičnosti materijala i dodirne površine. Tvrdoća površine može se odrediti iz dobivenog frekvencijskog pomaka, uzimajući u obzir karakterističnu krivulju materijala.
UCI uređaj za mjerenje tvrdoće radi bez razaranja. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv oku. Zbog niske dubine prodiranja Vickersovog dijamanta, UCI uređaj za mjerenje tvrdoće posebno je prikladan za površinski otvrdnute komponente kao što su one nastale tijekom nitriranja ili indukcijskog kaljenja. Tipične primjene mogu se pronaći u alatima za štancanje, prešama, komponentama tankih stijenki, zupčanicima, turbinskim lopaticama, bregastim osovinama ili zavarenim šavovima. UCI uređaj za mjerenje tvrdoće također je prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.
Nakon mjerenja tvrdoće komponente, UCI uređaj za mjerenje tvrdoće PCE 3500 pokazuje različite statističke vrijednosti kao što su min./max. i prosječne vrijednosti. Također se može odrediti standardna devijacija i drugi koeficijenti, a može se prikazati i histogram. Budući da UCI uređaj za mjerenje tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti pomoću softvera nakon mjerenja.
Ovaj tekst je strojno preveden.
Izvedba
- Mjerenje prema UCI metodi
- Ispitivanje HRC, HRB, HV, HB, MPa
- Smjer mjerenja 360°
- veliki LCD zaslon u boji
- s funkcijom pohrane putem SD kartice

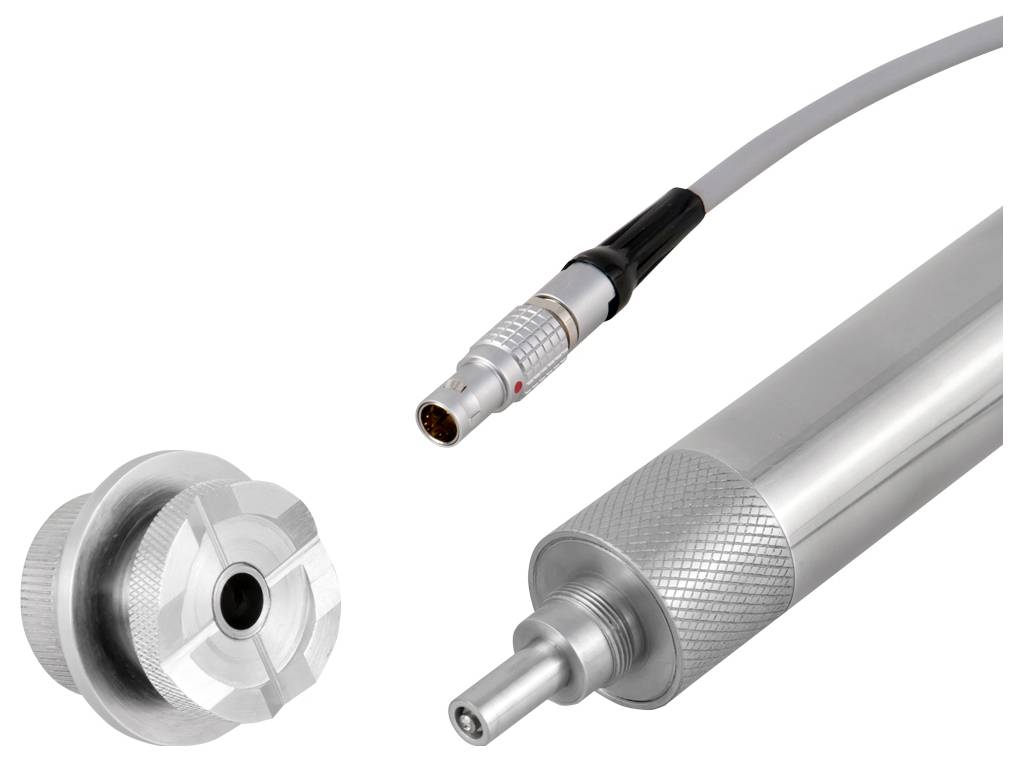

- Prilagodljiv raznim ispitnim sondama
- Prethodno kalibrirana karakteristična krivulja materijala
- Ocjenjivanje moguće putem softvera

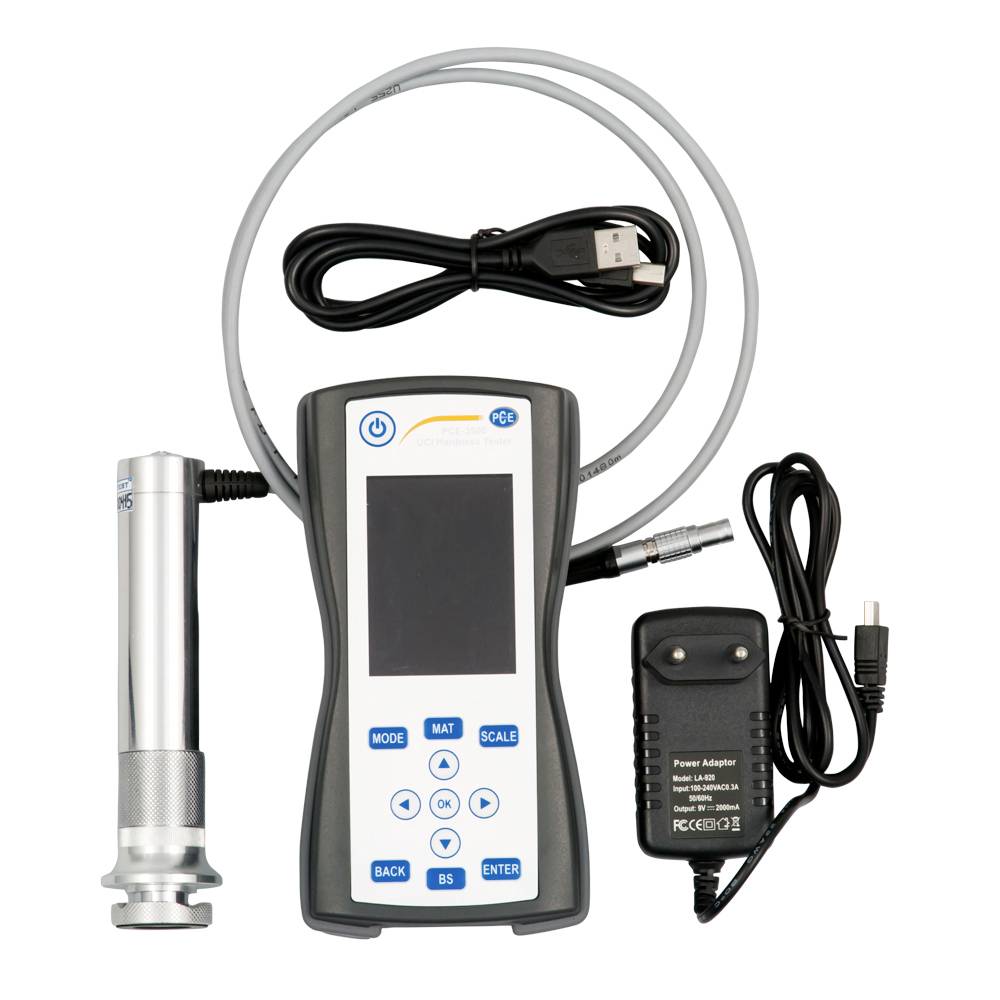

Isporuka uključuje
- 1 x UCI uređaj za mjerenje tvrdoće PCE-3500-10
- 1 x 10N UCI sonda
- 1 x SD kartica od 2 GB
- 1 x USB kabel
- 1 x PC softver
- 3 x AA baterije 6V
- 1 upute za rukovanje.
