Kupi Fischer 567782 FSU M12x125/30 podrezano sidro 190 mm 10 St.

Metalni teleskopski štap sa crvenom zaključavajućom manžetom i navojnim krajem, prikazan horizontalno na bijeloj pozadini.

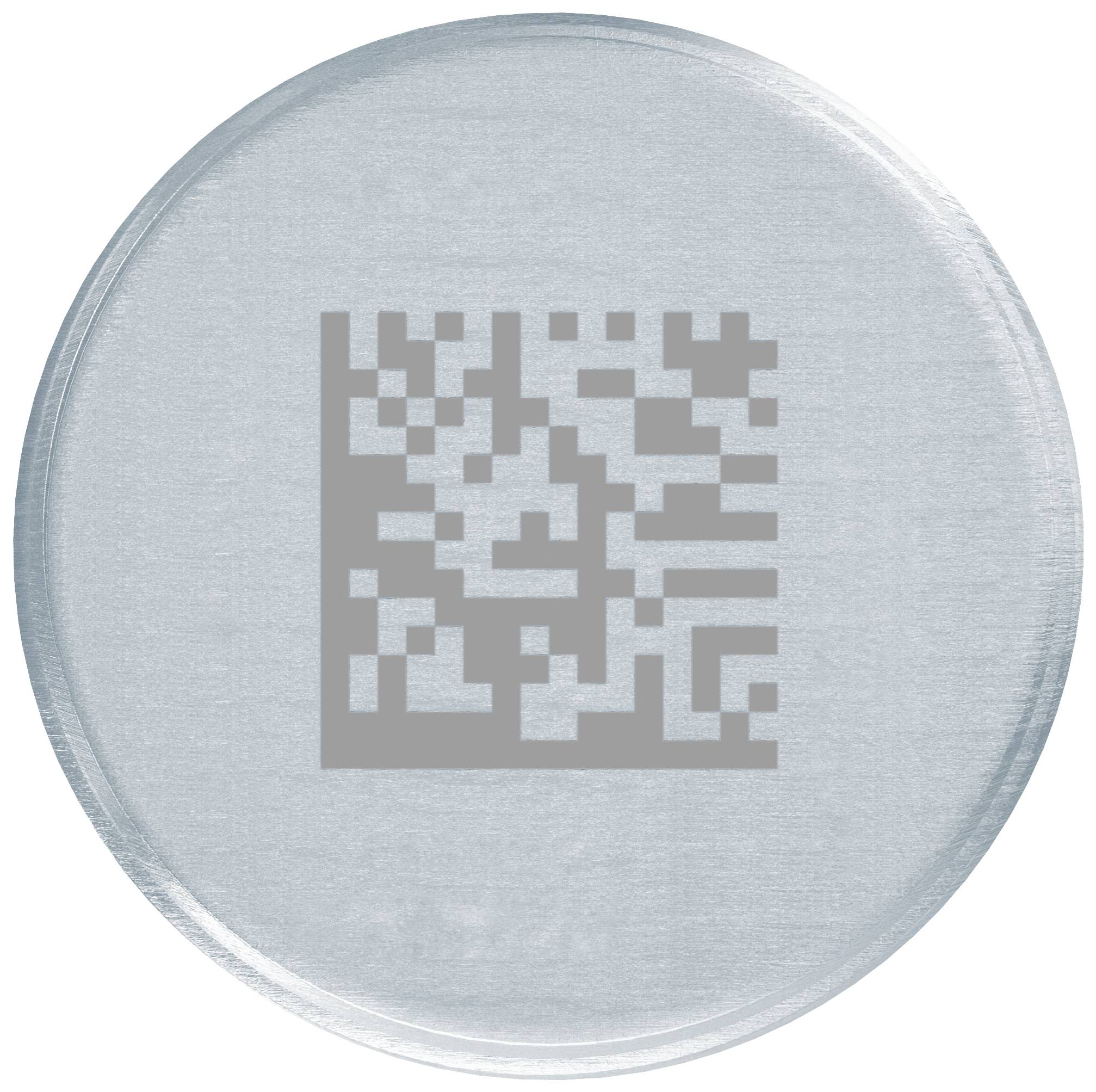

Srebrni okrugli poklopac s QR kod naljepnicom u sredini, na bijeloj pozadini.

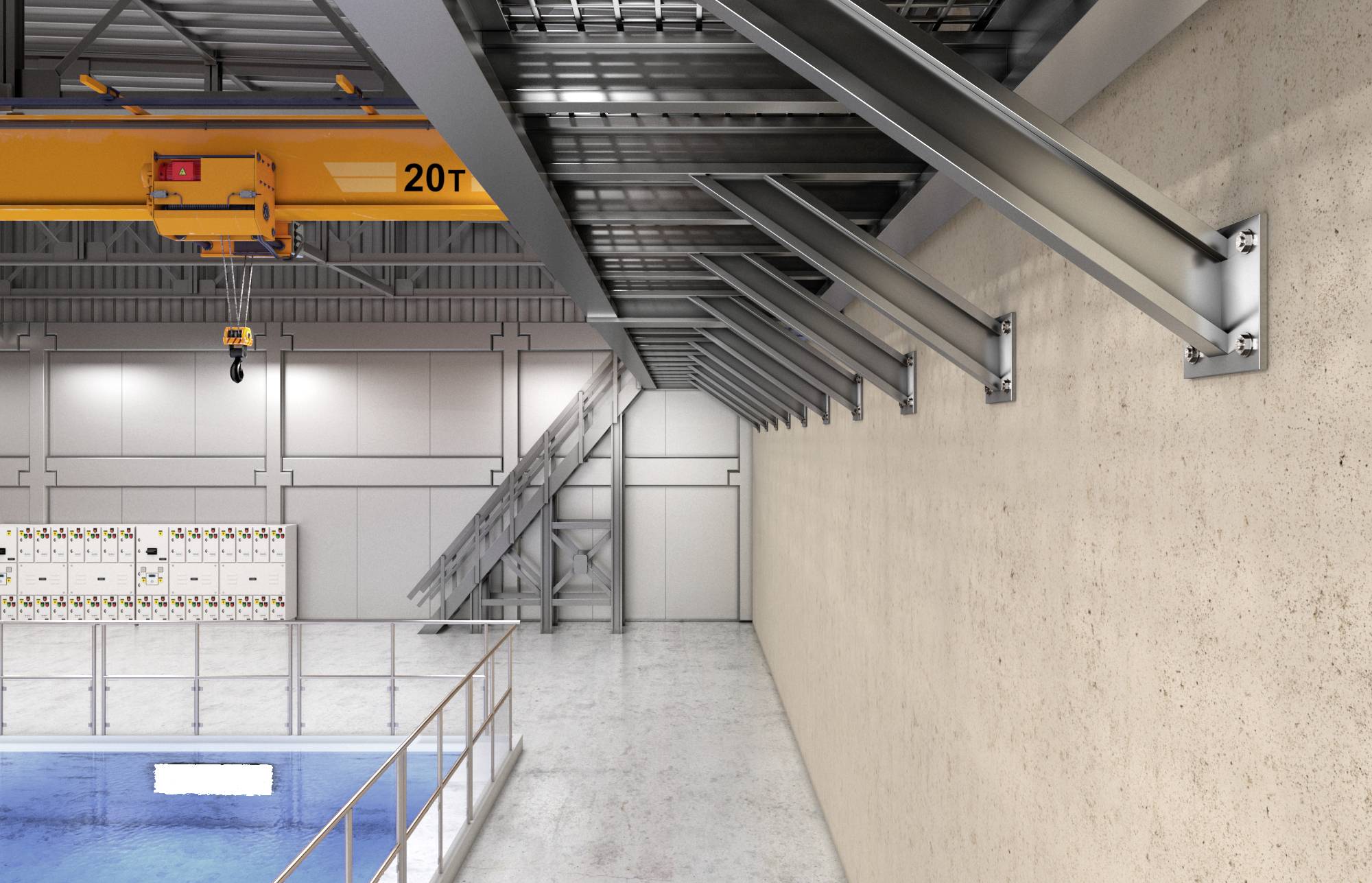

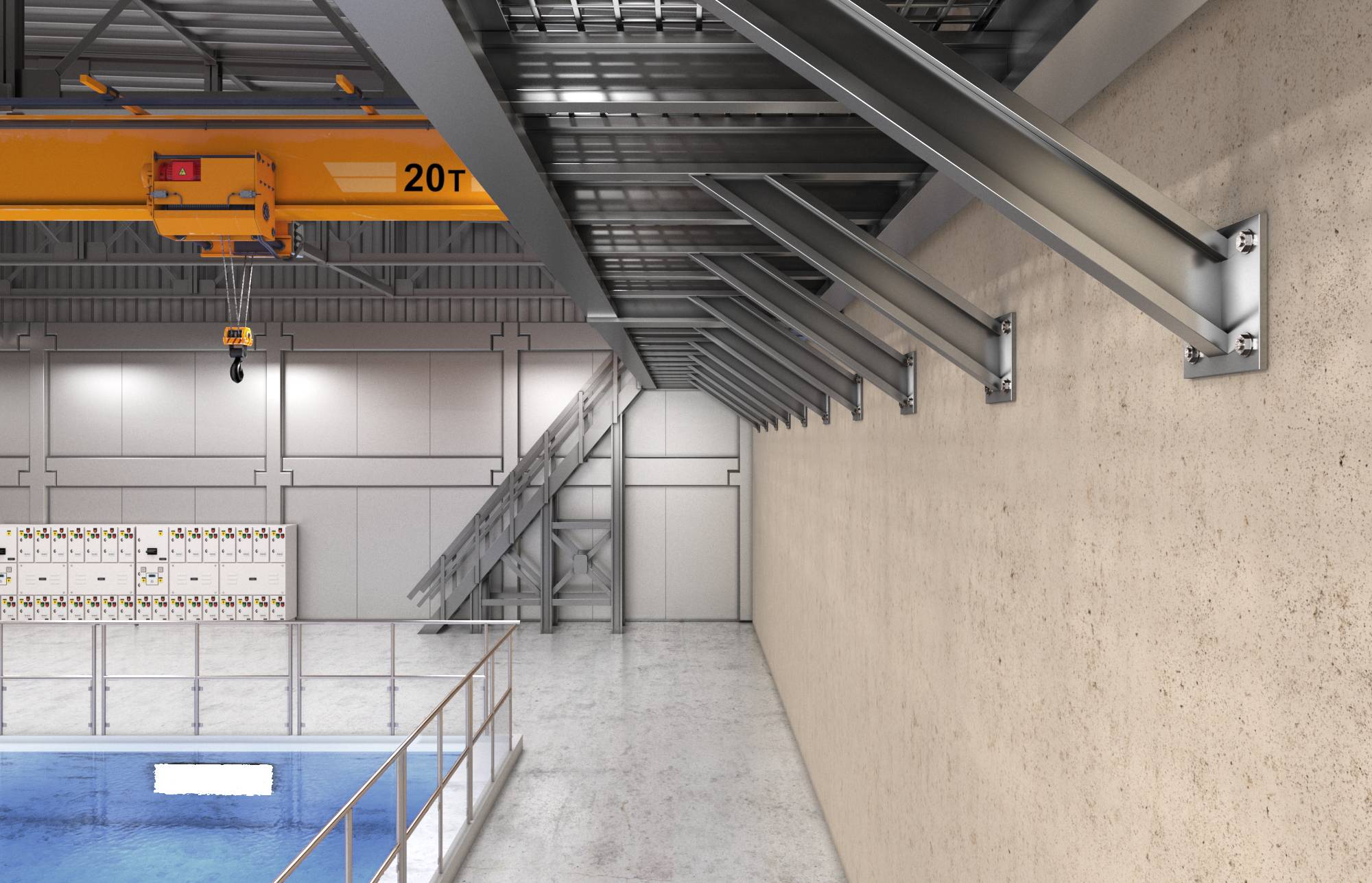

Unutarnji pogled na industrijsku dvoranu sa žutim dizalicama od 20 tona na stropu. Desno se nalazi masivni zid s čeličnim nosačima. Lijevo je djelomično vidljiv dio bazena.

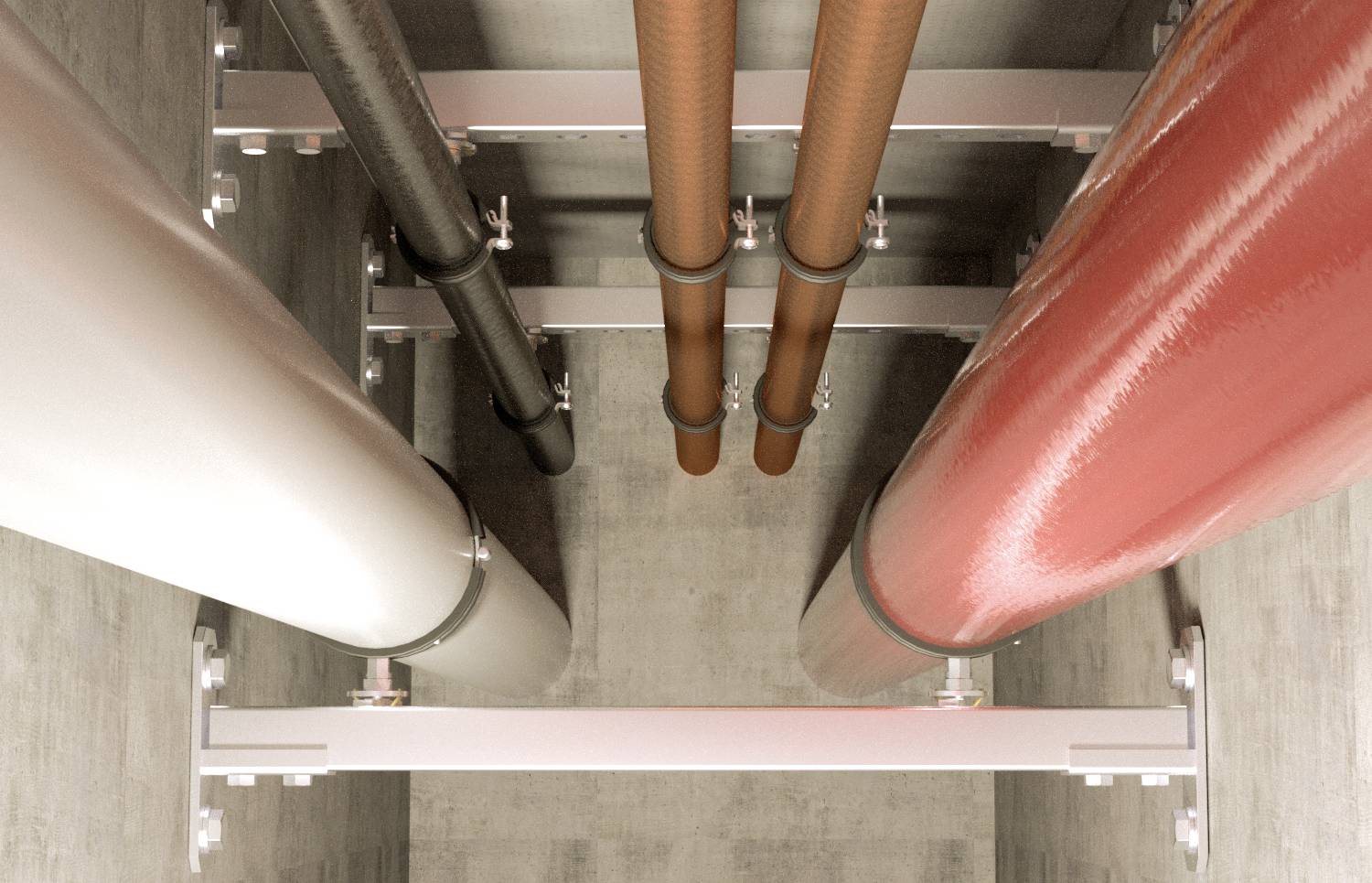

Različite cijevi teku paralelno jedna uz drugu u betonskom kanalu. Razlikuju se u veličini i boji, uključujući crnu, crvenu i bijelu.

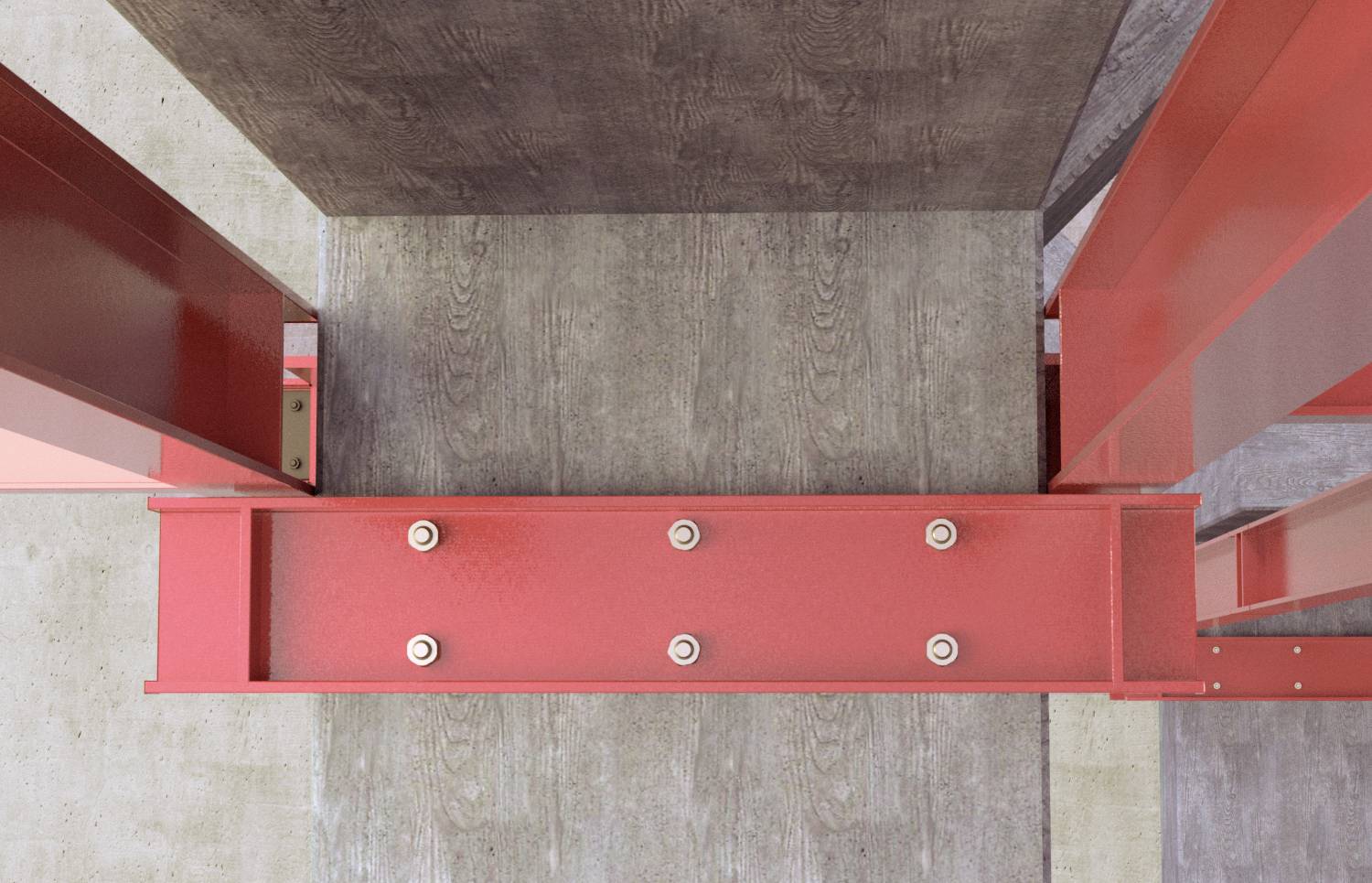

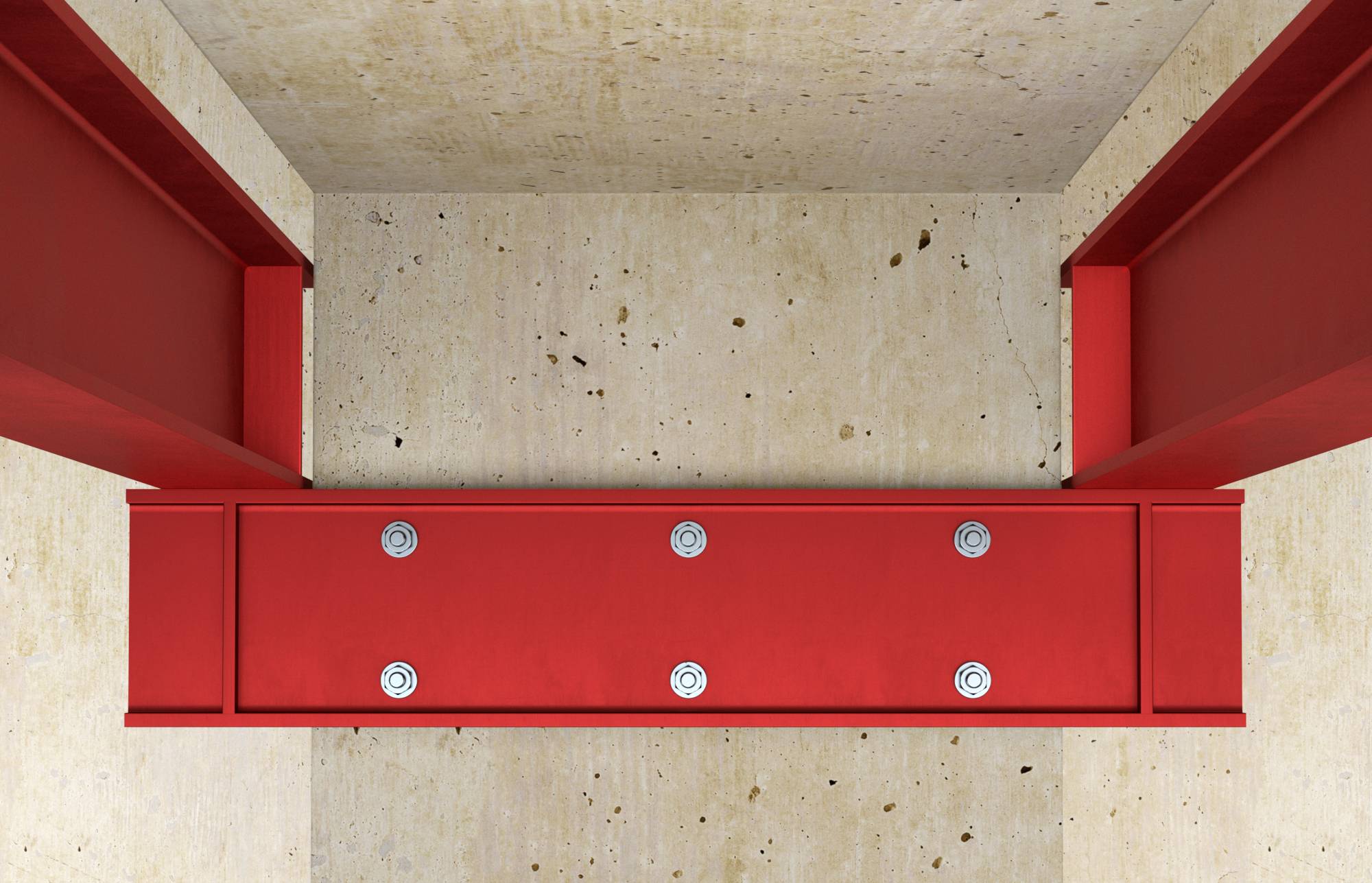

Crveni čelični nosač, pričvršćen vijčanim spojem, na betonskom zidu. Pogled odozgo prikazuje detalje konstrukcije.

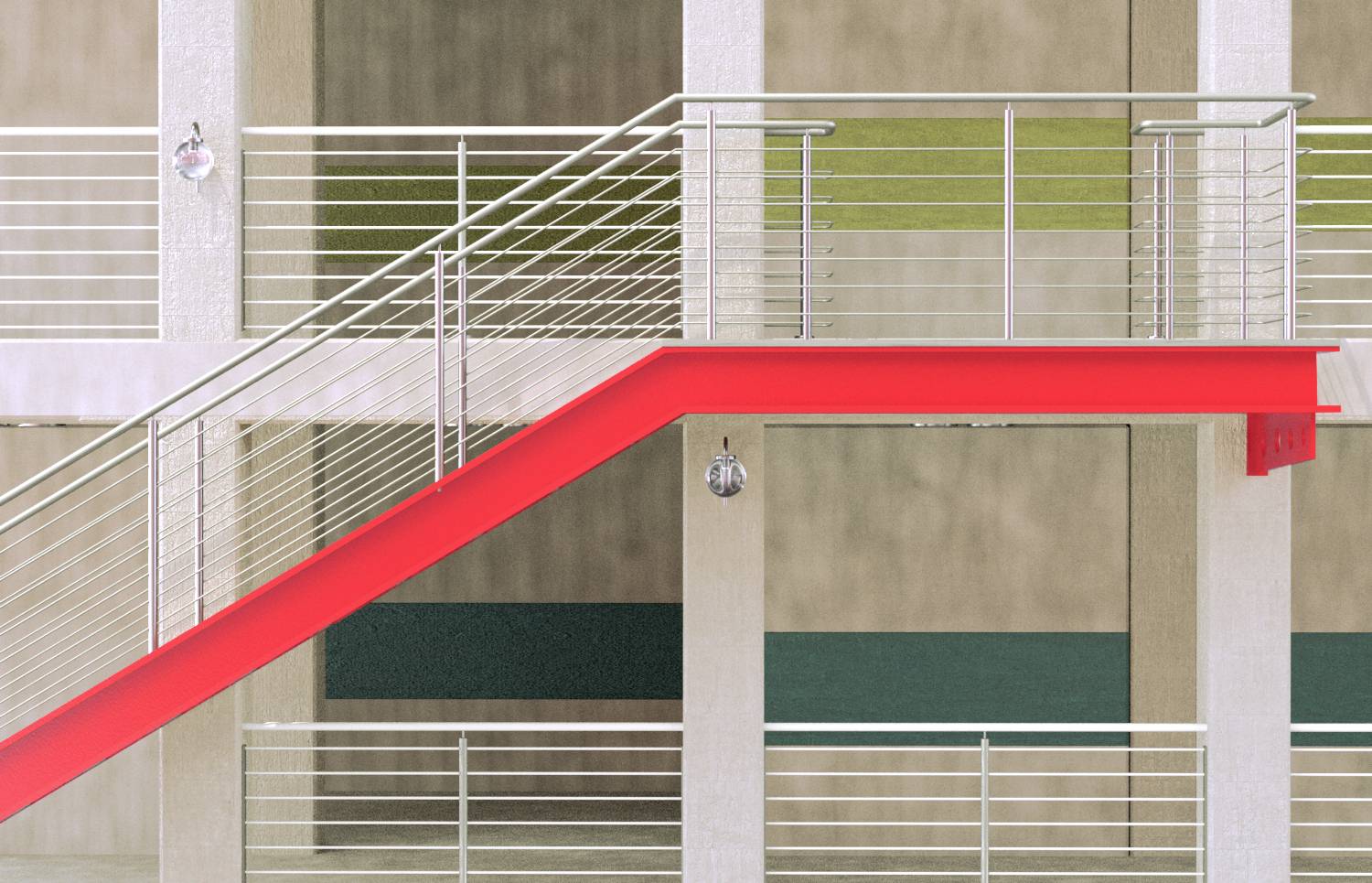

Moderna stepenica s crvenim stubištima vodi između katova u jednoj zgradi. Čiste linije i minimalistička estetika.

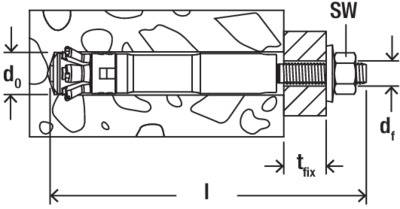

Tehnički nacrt vijka u materijalnom umetku s oznakama duljine i promjera te simbolom vijka.

Svrdlo prodire u strukturu označenu natpisom 'FSU-SD', prikazujući spiralnu oštrenicu.

Shematski prikaz vlakna s materijalnim slojem koji prodire kroz geotehnički sloj. Crvena strelica pokazuje smjer.

Animacija bušaćeg čekića prikazuje bušač koji prodire u beton. Precrtani vijak signalizira: Ne koristite udarni mod.

'FSU-ST'-dijagram: Element za spajanje s pogonom strelice usmjerene ulijevo pokazuje smjer kretanja. Lijevo strukturirana površina.

'Prikaz zida s elementom učvršćivanja. Prikazuje ugradnju sidrenog vijka bušilicom i povećanje kraja vijka.'

'Slika prikazuje bušotinu s vijčanim sidrenim vijkom. Upozorenje: Pridržavati se razmaka "U" od ruba. Ilustrira pravilnu ugradnju u zidanom materijalu.'

Svrdlo u zidu, pokazuje smjer uvođenja crvenom strelicom desno. Glava svrdla lijevo na slici.

Ilustracija vijčanog tiplera u betonskom zidu. Komplet tiplera se priteguje ključem. Strelica pokazuje smjer okretanja.

Vijak s tiplom montiran je bočno u zid. Tipla ima crvene oznake i čvrsto je prianja uz površinu zida.

1/16

Dostava pon, 20.7.

21 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (519,00 € / komad)

519,00 €

sa PDV-om

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Promjer svrdla: 22 mm
Promjer rupe u nastavku: 14 mm
Maksimalna debljina priloga: 30 mm
Navoj: M12
Širina ključa 19 mm

Vrsta proizvoda: podrezano sidro

Materijal: čelik

Dužina: 190 mm

Vijak Ø: 12 mm

Prikladno za: beton

Sadržaj: 10 St.

Svojstvo materijala: galvansko pocinčani

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3026191 Fischer 567782 FSU M12x125/30 podrezano sidro 190 mm 10 St.

Opis

Fischer udubljeno sidro FSU je samourezno udubljeno sidro izrađeno od pocinčanog čelika za primjene gdje su potrebna najveća opterećenja i sigurnost (npr. teške konstrukcije čeličana, nuklearne elektrane, industrija nafte i plina). Podrezani tipl je idealan za teška pričvršćivanja za sidrenje čeličnih konstrukcija, teških cjevovoda i unutarnjih industrijskih strojeva u napuknutom i nenapuknutom betonu. Tijekom prethodnog umetanja, FSU se postavlja u izbušenu rupu napravljenu FSU-SD svrdlom s prstenom pomoću alata za podešavanje FSU-ST. Sidro samo reže udubljenje i stvara pozitivnu vezu. To osigurava maksimalnu sigurnost čak i kod velikih širina pukotina u seizmičkim područjima. Pomoću FSU-DT alata za demontažu sidro se može ukloniti brzo i bez ostatka.

Ovaj tekst je strojno preveden.

Izvedba

Najveća razina nosivosti i sigurnosti zahvaljujući savršenom pozitivnom pristajanju
Šest sjekutića samostalno i brzo stvaraju podrez
Male središnje i rubne udaljenosti zbog male sile širenja
Plastični element učvršćuje tiplu u izbušenoj rupi
DMC za jasnu identifikaciju i očitavanje podataka o proizvodu
