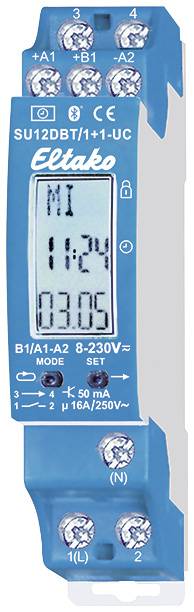

Eltako 23200902 uklopni sat digitalni astro program, dnevni program, tjedni program IP20 rezervna snaga, random funkcija
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
21 kom. - zaliha Njemačka
Broj
Ukupno (81,99 € / komad)
81,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
uklopni sat
- Prikaz
digitalni
- Određene značajke
rezervna snaga
random funkcija
- Ciklus prebacivanja
astro program
dnevni program
tjedni program
IP20
- Radni napon
8 V/AC
230 V/AC
8 V/DC
230 V/DC
- Prebacivanje struje (maks.)
16 A
- Boja
višebojna
- Širina
18 mm
- Visina
82 mm
- Dubina
58 mm
- dim.
(Š x V x D) 18 x 82 x 58 mm
- Mjesta za pohranu
60
- Bežična funkcija punjenja
da
- Hodna rezerva
480
- Kanali
2 x uklop
- Težina
0
DIN rail
18 mm
82 mm
58 mm
2
60
TRUE
2
Other
FALSE
TRUE
FALSE
Normally open contact (NO)
FALSE
1
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
AC/DC
TRUE
TRUE
FALSE
12-230 V
FALSE
50-50 Hz
480
1 min
1 min
16 A
TRUE
IP20
0.5 s
TRUE
200 W
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2637496 Eltako 23200902 uklopni sat digitalni astro program, dnevni program, tjedni program IP20 rezervna snaga, random funkcija
Upute za rad i sigurnost
Upute za rad i sigurnost 2637496 Eltako 23200902 uklopni sat digitalni astro program, dnevni program, tjedni program IP20 rezervna snaga, random funkcija
Opis
2-kanalni vremenski prekidač sa zaslonom i Bluetoothom. Kanal 1 s 1 beznaponskim NO kontaktom 16A/250VAC i DX. Kanal 2 s 1 OptoMOS poluvodičkim izlazom bez potencijala 50mA/12..230VUC npr. B. za upravljanje elektroničkim relejem (ER) ili sklopkom prenaponske skupine (EGS). S osvjetljenjem zaslona i astro funkcijom. Gubitak u stanju pripravnosti samo 0,1-0,3 vata.
Napon napajanja i upravljački napon za centralno upravljanje 12..230VUC.
Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35.
1 jedinica koraka = 18 mm širine, 58 mm dubine.
S patentiranom Eltako duplex tehnologijom (DX), normalno bespotencijalni kontakt 1 još uvijek se može prebaciti na prijelazu nule pri prebacivanju 230V/50Hz AC napona i tako drastično smanjiti trošenje. Jednostavno spojite N vodič na priključak (N) i L na 1 (L). To rezultira dodatnim gubitkom u stanju pripravnosti od samo 0,1 vata.
Do 60 memorijskih mjesta tajmera slobodno je raspoređeno među kanalima. S datumom i automatskim prebacivanjem ljetno/zimsko vrijeme. Rezerva snage bez baterije cca 7 dana.
Svaka memorijska lokacija može biti zauzeta astro funkcijom (automatsko prebacivanje nakon izlaska ili zalaska sunca), vremenom uključivanja i isključivanja ili vremenom prebacivanja impulsa (status isporuke 2 sekunde). Vrijeme uključivanja i isključivanja Astro uređaja može se pomaknuti do ± 2 sata. Osim toga, može se unijeti vremenski pomak pod utjecajem solsticija do ± 2 sata. S upravljačkim ulazom (+A1) za centralnu kontrolu ON ili OFF s prioritetom.
Tajmer se postavlja putem Bluetootha s aplikacijom ili tipkama MODE i SET, moguće je zaključavanje tipki.
kroz 1. Pritiskom na MODE ili SET uključuje se osvjetljenje zaslona.
20 sekundi nakon posljednje operacije MODE ili SET, program se automatski vraća na normalni prikaz i osvjetljenje zaslona se isključuje.
Postavljanje mjerača vremena pomoću aplikacije:
Pritisnite SET, zaslon prikazuje BLE (Bluetooth) i ID mjerača vremena. Sada se može uspostaviti veza s aplikacijom (zaporka 123123 kako je isporučena).
Skenirajte QR kod na uputama za uporabu, aplikacija vas vodi kroz proces učenja. Nakon što je veza s aplikacijom uspostavljena, na zaslonu se pojavljuje BLE+. Tipke MODE i SET sada su zaključane.
Ponovno postavljanje Bluetootha (moguće brisanje promijenjenog zaporke): Veza s aplikacijom mora biti prekinuta. Pritisnite MODE i SET istovremeno na 2 sekunde, RES treperi na zaslonu. Sada pritisnite SET na 2 sekunde, bLE se pojavljuje na zaslonu. Ako potvrdite s MODE, izvršava se resetiranje BLE-a, pristupni ključ se briše i vraća se status isporuke.
Postavite tajmer tipkama MODE i SET:
Podešavanje jezika: Nakon svake primjene napona, jezik se može odabrati unutar 10 sekundi pomoću SET i potvrditi pomoću MODE. D = njemački, GB = engleski, F = francuski, IT = talijanski i ES = španjolski. Tada se pojavljuje uobičajeni prikaz: dan u tjednu, vrijeme, dan i mjesec.
Brzo pomicanje: U postavkama ispod, brojevi se brzo pomiču prema gore ako se tipka enter pritisne duže. Otpustite i ponovno držite za promjenu smjera.
Postavljanje vremena: Pritisnite MODE i zatim potražite funkciju UHR u PRG pomoću SET i odaberite pomoću MODE. Na S, odaberite sat sa SET i potvrdite sa MODE. Nastavite na isti način s M na minutu.
Postavljanje datuma: Pritisnite MODE i zatim potražite DAT funkciju u PRG pomoću SET i odaberite pomoću MODE. Za J odaberite godinu tipkom SET i potvrdite tipkom MODE. Nastavite na isti način za M za mjesec i D za dan. MO (dan u tjednu) treperi kao zadnja postavka u nizu. Ovo se može postaviti pomoću SET i potvrditi pomoću MODE.
Ostale postavke kao što su mjesto za astro funkciju, ručno uključivanje ili isključivanje, promjena ljetnog/zimskog vremena, uključivanje ili isključivanje središnje kontrole, slučajni način rada, zaključavanje tipki i unos programiranja timera prema uputama za uporabu.
Ovaj tekst je strojno preveden.
Napon napajanja i upravljački napon za centralno upravljanje 12..230VUC.
Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35.
1 jedinica koraka = 18 mm širine, 58 mm dubine.
S patentiranom Eltako duplex tehnologijom (DX), normalno bespotencijalni kontakt 1 još uvijek se može prebaciti na prijelazu nule pri prebacivanju 230V/50Hz AC napona i tako drastično smanjiti trošenje. Jednostavno spojite N vodič na priključak (N) i L na 1 (L). To rezultira dodatnim gubitkom u stanju pripravnosti od samo 0,1 vata.
Do 60 memorijskih mjesta tajmera slobodno je raspoređeno među kanalima. S datumom i automatskim prebacivanjem ljetno/zimsko vrijeme. Rezerva snage bez baterije cca 7 dana.
Svaka memorijska lokacija može biti zauzeta astro funkcijom (automatsko prebacivanje nakon izlaska ili zalaska sunca), vremenom uključivanja i isključivanja ili vremenom prebacivanja impulsa (status isporuke 2 sekunde). Vrijeme uključivanja i isključivanja Astro uređaja može se pomaknuti do ± 2 sata. Osim toga, može se unijeti vremenski pomak pod utjecajem solsticija do ± 2 sata. S upravljačkim ulazom (+A1) za centralnu kontrolu ON ili OFF s prioritetom.
Tajmer se postavlja putem Bluetootha s aplikacijom ili tipkama MODE i SET, moguće je zaključavanje tipki.
kroz 1. Pritiskom na MODE ili SET uključuje se osvjetljenje zaslona.
20 sekundi nakon posljednje operacije MODE ili SET, program se automatski vraća na normalni prikaz i osvjetljenje zaslona se isključuje.
Postavljanje mjerača vremena pomoću aplikacije:
Pritisnite SET, zaslon prikazuje BLE (Bluetooth) i ID mjerača vremena. Sada se može uspostaviti veza s aplikacijom (zaporka 123123 kako je isporučena).
Skenirajte QR kod na uputama za uporabu, aplikacija vas vodi kroz proces učenja. Nakon što je veza s aplikacijom uspostavljena, na zaslonu se pojavljuje BLE+. Tipke MODE i SET sada su zaključane.
Ponovno postavljanje Bluetootha (moguće brisanje promijenjenog zaporke): Veza s aplikacijom mora biti prekinuta. Pritisnite MODE i SET istovremeno na 2 sekunde, RES treperi na zaslonu. Sada pritisnite SET na 2 sekunde, bLE se pojavljuje na zaslonu. Ako potvrdite s MODE, izvršava se resetiranje BLE-a, pristupni ključ se briše i vraća se status isporuke.
Postavite tajmer tipkama MODE i SET:
Podešavanje jezika: Nakon svake primjene napona, jezik se može odabrati unutar 10 sekundi pomoću SET i potvrditi pomoću MODE. D = njemački, GB = engleski, F = francuski, IT = talijanski i ES = španjolski. Tada se pojavljuje uobičajeni prikaz: dan u tjednu, vrijeme, dan i mjesec.
Brzo pomicanje: U postavkama ispod, brojevi se brzo pomiču prema gore ako se tipka enter pritisne duže. Otpustite i ponovno držite za promjenu smjera.
Postavljanje vremena: Pritisnite MODE i zatim potražite funkciju UHR u PRG pomoću SET i odaberite pomoću MODE. Na S, odaberite sat sa SET i potvrdite sa MODE. Nastavite na isti način s M na minutu.
Postavljanje datuma: Pritisnite MODE i zatim potražite DAT funkciju u PRG pomoću SET i odaberite pomoću MODE. Za J odaberite godinu tipkom SET i potvrdite tipkom MODE. Nastavite na isti način za M za mjesec i D za dan. MO (dan u tjednu) treperi kao zadnja postavka u nizu. Ovo se može postaviti pomoću SET i potvrditi pomoću MODE.
Ostale postavke kao što su mjesto za astro funkciju, ručno uključivanje ili isključivanje, promjena ljetnog/zimskog vremena, uključivanje ili isključivanje središnje kontrole, slučajni način rada, zaključavanje tipki i unos programiranja timera prema uputama za uporabu.
Ovaj tekst je strojno preveden.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
