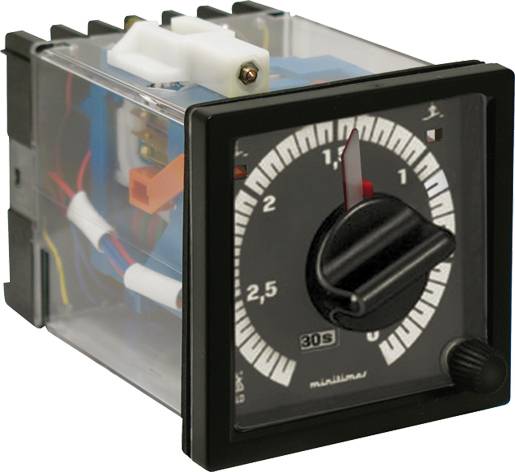

Dold EF7616.24 AC50/60Hz 230V 0,2s-60h vremenski relej jednofunkcionalan kašnjenje uklopa s trenutnim uklapanjem 230 V 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
jednofunkcionalan
Funkcije
kašnjenje uklopa s trenutnim uklapanjem
Radni napon
230 V
Vrsta kontakta
2 otvarač
2 zatvarač
Tehnički list (PDF)
Broj
Ukupno (405,00 € / komad)
405,00 €
sa PDV-om
Tehnički podaci
- Konfiguracija kontakta: 1 NC kontakt odgođen
- 1 prekid kontakta trenutno
- 1 NE kasni kontakt
- 1 NEMA kontakta bez odgode
- Sklopni kapacitet: Prema AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
- Dopuštena frekvencija uključivanja: 3000 ciklusa uključivanja / h
- Vrijeme odziva kontakata:<35 ms
- Rezervno vrijeme:<60 ms
- Prednja površina: 72 x 72 mm
- Težina: 320 g
- Kućište: termoplastično s V0 ponašanjem prema UL predmetu 94
- Vrsta proizvoda
vremenski relej
- Tip
EF7616.24 AC50/60Hz 230V 0,2s-60h
- Izvedba
jednofunkcionalan
- Funkcije
kašnjenje uklopa s trenutnim uklapanjem
- Radni napon
230 V
- Vrsta kontakta
2 otvarač
2 zatvarač
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
4 A
- Vremensko razdoblje (min.)
0.2 s
- Vrijeme domene (maks.)
60 h
- Min. temperatura
-20 °C
- Maks. temperatura
+55 °C
IP20
IP40
- Električni vijek trajanja
Prema AC 15 na 3 A, AC 230 V: 1 x 105Ciklus prebacivanja IEC / EN 60947-5-1
Prema AC 15 na 1 A, AC 230 V: 5 x 105Ciklus prebacivanja IEC / EN 60947-5-1
- Mehanički vijek trajanja
>30 x 106Ciklusi prebacivanja ili
>15000 h
- Širina
72 mm
- Visina
72 mm
- Dubina
128 mm
- dim.
(Š x V x D) 72 x 72 x 128 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359214 Dold EF7616.24 AC50/60Hz 230V 0,2s-60h vremenski relej jednofunkcionalan kašnjenje uklopa s trenutnim uklapanjem 230 V 1
Upute za rad i sigurnost
Upute za rad i sigurnost 2359214 Dold EF7616.24 AC50/60Hz 230V 0,2s-60h vremenski relej jednofunkcionalan kašnjenje uklopa s trenutnim uklapanjem 230 V 1
Opis
Brzi početak:
Za kratka vremena preporučuje se brzi start kako bi se povećala točnost ponavljanja. Za to je potrebna verzija AA 7616.32. Stezaljke A1 - A2 uvijek ostaju na nominalnom naponu (sinkroni motor radi neprekidno). Kad se nominalni napon posebno uključi na stezaljkama B1 - B2 za magnet kvačila, mjerenje vremena započinje.
Prebacivanje frekvencije:
Frekvencija 50/60 Hz uključuje se na stražnjoj strani uređaja pomicanjem zasuna odvijačem. Releji vremena AA 7616 .__ / 100, EC 7616 .__ / 100, EF 7616 .__ / 100,
EH 7616 .__ / 100 kod odgode, ne hlapljivo. Kad je pod naponom, spojka se zaključava bravom, tako da se u slučaju nestanka struje štedi vrijeme koje je već isteklo, a zakašnjeli kontakti također ostaju u aktivnom položaju. Nakon isteka podešenog vremena, brava se otpušta i aktiviraju se odgođeni kontakti. Ako namješteno vrijeme treba ponovno započeti nakon prekida u vremenskom slijedu, postavka vremena mora se okrenuti na 0 koliko god ide u isključenom stanju, a zatim natrag na prethodno postavljenu vrijednost vremena.
· Prema IEC / EN 61 812-1
· Kašnjenje do 60 sati
· 6 promjenjivih vremenskih raspona, podesivih na prednjoj strani
· Ponovljivost ≤ ± 0,5% (≤ ± 1% u rasponu 3 i 6 s)
· Prikaz vremena
· Pokazivač položaja prekidača (osim za EH 7616)
· S neposrednim kontaktom
· EF 7616: prednja strana zaštićena od mlaza, IP 65
· Širina 72 mm
